首页  >  产品百科  >  RTAN1206BKE4K70

RTAN1206BKE4K70

产品分类: 贴片电阻
产品描述: 4.7KΩ ±0.1% 400mW ±25ppm/℃ 1206 贴片安装 3.1mm*1.6mm*750μm
供应商型号: NA-RTAN1206BKE4K70
供应商: 海外现货
标准整包数: 1000

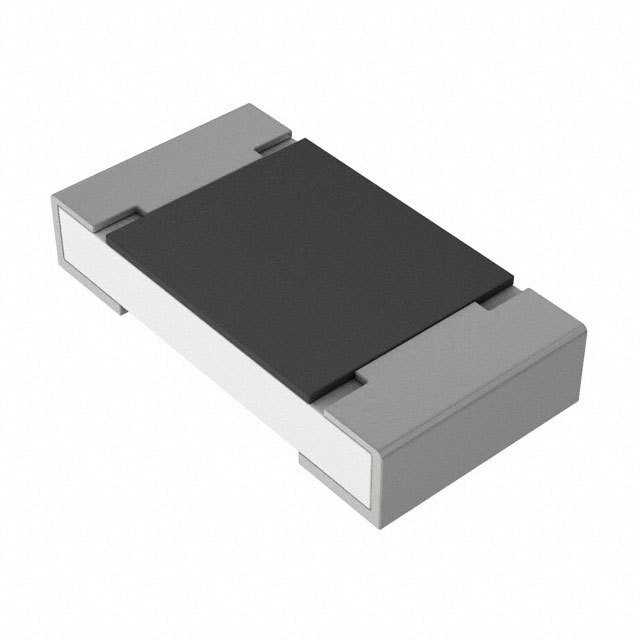

STACKPOLE ELECTRONICS 贴片电阻 RTAN1206BKE4K70

RTAN1206BKE4K70概述

    RTAN 系列钽氮化物薄膜芯片电阻

    产品简介


    RTAN系列是由Stackpole Electronics, Inc.生产的钽氮化物薄膜芯片电阻。这种电阻采用TaN(钽氮化物)薄膜技术制造,具有出色的稳定性和可靠性。该系列电阻被广泛应用于汽车电子、医疗设备、测量仪器和通信设备等领域。

    技术参数


    以下是RTAN系列钽氮化物薄膜芯片电阻的主要技术参数:
    | 类型/代码 | 封装尺寸 (mm) | 功率 (W) | 电阻范围 (Ω) | 容差 (%) | TCR (ppm/°C) |
    |
    | RTAN0402 | 1.00 x 0.50 x 0.30 | 0.063 | 40.2 - 34.8K | 1% | ±100 |
    | RTAN0603 | 1.55 x 0.80 x 0.45 | 0.15 | 40.2 - 130K | 1% | ±25 |
    | RTAN0805 | 2.00 x 1.25 x 0.50 | 0.2 | 10 - 348K | 1% | ±15 |
    | RTAN1206 | 3.10 x 1.60 x 0.60 | 0.4 | 10 - 1M | 1% | ±10 |

    产品特点和优势


    - 自钝化技术:具备出色的防潮性能,有效抵御潮湿环境的影响。
    - 耐硫性:通过ASTM B809-95标准测试,满足严苛的工作条件要求。
    - 高可靠性:在85°C / 85% RH条件下,承受10%额定功率的湿度测试。
    - 符合AEC-Q200标准:确保其在汽车电子等关键应用中的可靠性。
    - 无铅、无卤素:符合RoHS标准,绿色环保。

    应用案例和使用建议


    RTAN系列钽氮化物薄膜芯片电阻适用于多种应用场景:
    - 汽车电子:由于其耐湿、耐硫及高可靠性等特点,适用于车载传感器、控制模块等。
    - 医疗设备:在医疗设备中,如监测仪、治疗设备中使用,以确保长期稳定性。
    - 通信设备:在通信基站、路由器等设备中作为关键组件,确保信号传输的准确性。
    使用建议:
    - 在高温高湿环境下,应选择合适的封装尺寸以保证散热效果。
    - 安装时需注意防潮处理,避免长期暴露在潮湿环境中。
    - 建议定期进行性能检测,确保长期可靠运行。

    兼容性和支持


    RTAN系列钽氮化物薄膜芯片电阻适用于广泛的电路设计,与其他标准SMT元件兼容。制造商提供全面的技术支持,包括安装指导、性能优化和故障排除服务。建议在采购前与技术支持团队联系,以获得最佳的使用体验。

    常见问题与解决方案


    - 问题:在高温环境下工作时,电阻值发生漂移。
    解决方案:选择更高功率等级的产品,并确保良好的散热条件。
    - 问题:焊接过程中出现异常。
    解决方案:检查焊接温度和时间设置,遵循推荐的焊接曲线。
    - 问题:长时间存储后,性能下降。
    解决方案:确保存储环境温度在5°C到40°C之间,湿度保持在20%到70%RH范围内。

    总结和推荐


    RTAN系列钽氮化物薄膜芯片电阻以其出色的稳定性和可靠性,在众多关键应用中表现出色。尤其适合于汽车电子、医疗设备和通信设备等领域。其优越的防潮性能和耐硫性使其能够在恶劣环境下持续稳定工作。总体而言,推荐使用该系列产品,以获得长期可靠的性能表现。

RTAN1206BKE4K70参数

参数
电阻值 4.7KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±25ppm/℃
长*宽*高 3.1mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售

RTAN1206BKE4K70厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

RTAN1206BKE4K70数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS RTAN1206BKE4K70 RTAN1206BKE4K70数据手册

RTAN1206BKE4K70封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6664 ¥ 5.7574
5000+ $ 0.5713 ¥ 4.9362
25000+ $ 0.4995 ¥ 4.3157
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5757.4
