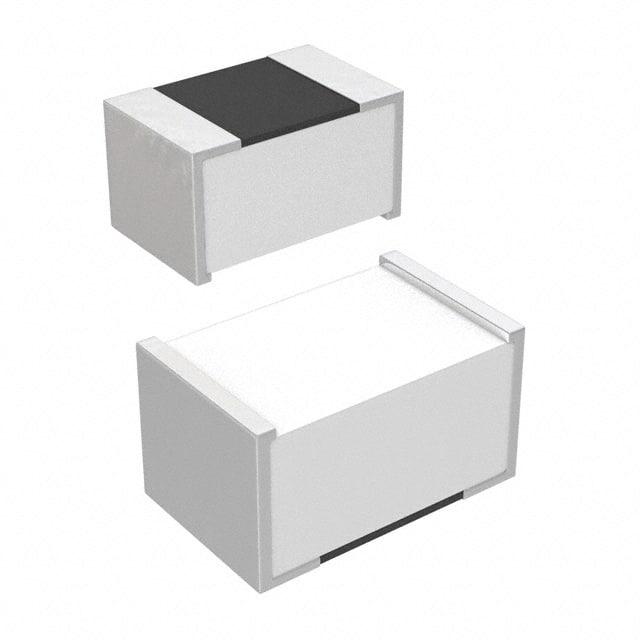

CSRF0402FT10L0

产品分类: 贴片电阻
产品描述: 10mΩ ±1% 125mW ±200ppm/℃ 0402 贴片安装 1mm*550μm*550μm
供应商型号: CSRF0402FT10L0
供应商: Master
标准整包数: 2500
STACKPOLE ELECTRONICS 贴片电阻 CSRF0402FT10L0

CSRF0402FT10L0概述

    CSRF 系列:陶瓷薄膜电流感应芯片电阻

    产品简介


    CSRF 系列是来自 Stackpole Electronics, Inc. 的陶瓷薄膜电流感应芯片电阻,适用于高精度和高功率应用场合。该系列电阻器具有多种阻值范围(0.0025Ω 至 0.6Ω),并提供不同的功率等级(0.125W 到 5W)。这些电阻器主要用于电流检测和电源管理等领域,能够提供精确的电流测量能力,广泛应用于汽车电子、工业控制、通讯设备等领域。

    技术参数


    - 阻值范围和容差:电阻范围涵盖从 0.0025Ω 到 0.6Ω,容差为 1% 和 5%。
    - 温度系数(TCR):TCR 值在 ±50 ppm/°C 到 ±300 ppm/°C 之间,确保了电阻值随温度变化的稳定性。
    - 功率等级:支持从 0.125W 到 5W 的功率范围。
    - 尺寸:提供从 0402 到 2512 不同封装尺寸。
    - 电气特性:满足 AEC-Q200 认证标准。
    - 工作环境:工作温度范围从 -55°C 到 150°C,且能够在高达 260°C 的焊接温度下进行耐受测试。

    产品特点和优势


    - 高功率等级:可承受高达 5W 的功率,适合高功率应用场景。
    - 宽阻值范围:涵盖了从低至 0.0025Ω 到高至 0.6Ω 的广泛阻值区间。
    - 电流处理能力:能够处理高达 26A 的电流。
    - 温度稳定性:TCR 可低至 ±50 ppm/°C,保证了电阻在不同温度下的稳定性。
    - 环保合规:完全符合 RoHS 和无卤素要求,符合现代环保标准。
    - 特殊应用:部分型号还可根据客户需求提供其他阻值。

    应用案例和使用建议


    - 汽车电子:在汽车电子系统中,CSRF 系列电阻器可以用于电流监测,确保安全性和可靠性。
    - 工业控制:在工厂自动化和控制设备中,该电阻器可以用来监测电机和机械系统的电流。
    - 通讯设备:在通讯基站和其他网络设备中,用于精确测量电流以保障系统的稳定运行。
    使用建议:在使用时,建议使用更宽的导线和更大的焊盘来帮助散热,从而降低电阻的温升。此外,适当增加散热片或采用空气流动的方式也有助于提高整体的热管理效果。

    兼容性和支持


    CSRF 系列电阻器与其他电子元器件和设备具有良好的兼容性,支持包括回流焊和波峰焊在内的多种焊接工艺。厂商提供了详细的技术文档和支持,以帮助客户正确安装和使用该产品。

    常见问题与解决方案


    1. 高温环境下工作时出现热失控现象:
    - 解决方案:增加散热措施,如使用更大尺寸的焊盘和散热片,或通过加强电路板的通风设计来改善散热条件。
    2. 焊点可靠性不高:
    - 解决方案:确保使用正确的焊接温度和时间参数,同时在焊盘设计上留有足够的空间来确保焊料的充分填充。

    总结和推荐


    CSRF 系列陶瓷薄膜电流感应芯片电阻凭借其广泛的阻值范围、高功率等级和优异的温度稳定性,非常适合需要精确电流测量的应用场合。其出色的热管理和环保特性使其成为市场上非常有竞争力的产品。因此,我们强烈推荐这款电阻器作为高精度电流检测应用的理想选择。
    希望以上内容对您有所帮助。如需进一步的信息或技术支持,请随时联系我们的客户服务团队。

CSRF0402FT10L0参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 125mW
温度系数 ±200ppm/℃
长*宽*高 1mm*550μm*550μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CSRF0402FT10L0厂商介绍

Stackpole Electronics是一家全球领先的电子元件制造商,专注于生产高品质的电阻器和电容器。公司成立于1912年,总部位于美国宾夕法尼亚州,拥有超过一个世纪的行业经验。

公司主营产品包括:

1. 电阻器:包括金属膜电阻器、碳膜电阻器、线绕电阻器等,广泛应用于消费电子、工业控制、汽车电子等领域。

2. 电容器:包括陶瓷电容器、薄膜电容器等,应用于通讯设备、医疗设备、电源管理等领域。

Stackpole Electronics的优势:

1. 产品质量:公司严格遵循ISO 9001质量管理体系,确保产品质量稳定可靠。

2. 技术创新:公司拥有强大的研发团队,不断推出新技术和新产品,满足市场需求。

3. 定制服务:公司提供定制化服务,根据客户需求设计和生产特定规格的产品。

4. 快速响应:公司拥有完善的供应链体系,能够快速响应客户需求,缩短交货周期。

总之,Stackpole Electronics凭借其卓越的产品质量、技术创新和定制服务,在全球电子元件市场占据重要地位。

CSRF0402FT10L0数据手册

厂牌 PDF简要描述 下载
STACKPOLE ELECTRONICS 贴片电阻 STACKPOLE ELECTRONICS CSRF0402FT10L0 CSRF0402FT10L0数据手册

CSRF0402FT10L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.1695 ¥ 1.4093
5000+ $ 0.1624 ¥ 1.3495
7500+ $ 0.1543 ¥ 1.2639
10000+ $ 0.152 ¥ 1.2449
20000+ $ 0.152 ¥ 1.2449
库存: 7500
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 3523.25
