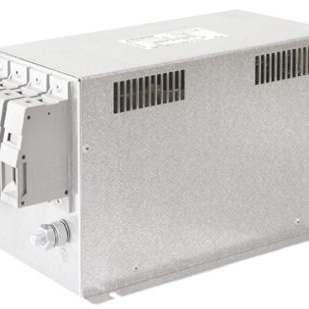

FMBD-B92A-1612

产品分类: EMI滤波器
厂牌: SCHURTER
产品描述: Schurter 三相RFI滤波器 FMBD NEO系列, 520 V 交流, 螺丝安装
供应商型号: BN-FMBD-B92A-1612
供应商: 海外现货
标准整包数: 1
SCHURTER EMI滤波器 FMBD-B92A-1612

FMBD-B92A-1612概述


    产品简介


    产品名称:Schurter FMBD NEO 三相交流滤波器/直流滤波器
    产品类型:三相交流滤波器和直流滤波器
    主要功能:
    - 抑制电磁干扰(EMI)
    - 防止电网电压波动
    - 适用于频率转换器、步进电机驱动、不间断电源系统(UPS)、逆变器等工业应用
    应用领域:工业自动化、能源管理、电力系统等领域

    技术参数


    | 参数名称 | 参数值 |

    | 额定电流 | 8 - 200A |
    | 额定电压 | 300/520VAC, 50/60 Hz |
    | 工作温度范围 | -25°C 至 100°C |
    | 过载电流 | 1.5 x Ir 每小时1分钟 |
    | 绝缘强度 | 2.25kVDC (L-L), 1.7kVDC (L-N), 2.75kVDC (L-PE, N-PE) |
    | 测试电压 | 2秒 |
    | 滤波阶段数 | 2阶段 |
    | 重量 | 1.1 - 8.6kg |
    | 材料 | 金属外壳,UL 94V-0级密封材料 |
    | 安装方式 | 螺丝固定安装 |
    | 防护等级 | IP20 |
    | 寿命 | MTBF > 200,000小时 |

    产品特点和优势


    - 高性能滤波:双级滤波设计,有效抑制电磁干扰,确保系统的稳定运行。
    - 广泛适用:适用于多种工业应用,包括频率转换器、步进电机驱动、不间断电源系统等。
    - 高可靠性:采用高标准材料制造,具备出色的耐久性和稳定性,确保长时间可靠运行。
    - 多重保护:过载电流保护机制,确保在异常情况下仍能安全运行。
    - 国际认证:通过多项国际认证,符合严格的安全标准,确保全球范围内广泛接受和使用。

    应用案例和使用建议


    应用场景:
    - 频率转换器中的滤波需求
    - 步进电机驱动系统中的EMI抑制
    - 不间断电源系统(UPS)中的噪声过滤
    使用建议:
    - 在安装前仔细检查电气接线图,确保正确连接三相线、中性线和接地线。
    - 根据具体应用场景选择合适的额定电流和电压。
    - 定期进行电气检测,以确保滤波器正常工作并达到预期效果。

    兼容性和支持


    兼容性:
    - Schurter FMBD NEO 系列滤波器适用于多种工业设备和系统,如频率转换器、步进电机驱动器等。
    - 与其他标准电气设备兼容,易于集成到现有系统中。
    支持和服务:
    - Schurter 提供详尽的技术支持和售后服务,包括产品安装指导、故障诊断和维修服务。
    - 用户可以通过制造商官网获取详细的安装指南和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后无法正常工作 | 确认所有连接正确,检查电气接线图,确保所有电线正确连接到相应的端子。 |
    | 滤波效果不佳 | 确认滤波器选型是否符合实际需求,必要时更换更高规格的产品。 |
    | 设备启动时产生过热 | 检查设备负载情况,确保不超过滤波器的最大允许工作电流。 |

    总结和推荐


    综合评估:
    - Schurter FMBD NEO 三相交流滤波器和直流滤波器是一款高效、可靠的工业级滤波解决方案。它不仅具有卓越的滤波性能,还具备广泛的适用性和高度的可靠性。
    - 双级滤波设计确保了对电磁干扰的有效抑制,使设备能够在各种恶劣环境中稳定运行。
    - 其国际认证和严格测试确保了产品的高质量和安全性。
    推荐使用:
    - 我们强烈推荐 Schurter FMBD NEO 三相交流滤波器和直流滤波器用于需要高可靠性、稳定性和强大滤波能力的应用场景。无论是工业自动化、电力系统还是能源管理,这款滤波器都能提供出色的支持和保障。

FMBD-B92A-1612参数

参数
通道数 -
电路技术 -
额定电压-DC -
截止频率 -
电感值 1.3mH(L1),12μH(L2)
额定电流 16A
电容值 2.2μF
滤波器阶数 -
中心频率 -
ESD保护 -
电阻 -
长*宽*高 145mm*145mm*80mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

FMBD-B92A-1612厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

FMBD-B92A-1612数据手册

厂牌 PDF简要描述 下载
SCHURTER EMI滤波器 SCHURTER FMBD-B92A-1612 FMBD-B92A-1612数据手册

FMBD-B92A-1612封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 135.6652 ¥ 1157.2242
4+ $ 132.9548 ¥ 1134.1044
10+ $ 129.5547 ¥ 1105.1016
26+ $ 126.0336 ¥ 1075.0666
100+ $ 120.8185 ¥ 1030.5818
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1157.22
