首页  >  产品百科  >  3-103-713

3-103-713

产品分类: EMI滤波器
厂牌: SCHURTER
产品描述: Schurter 单相电源线滤波器 FPBB系列, 32 V dc, 240 V ac, DIN 导轨
供应商型号: 1880384
供应商: 海外现货
标准整包数: 1

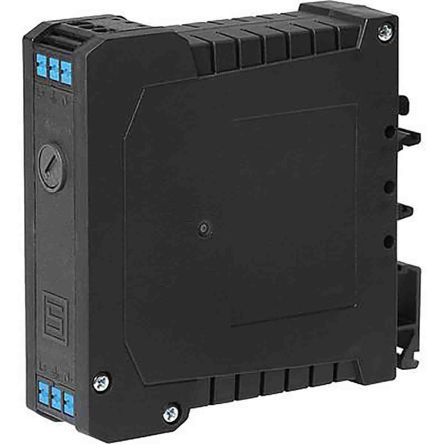

SCHURTER EMI滤波器 3-103-713

3-103-713概述


    产品简介


    本产品是一款单相交流滤波器和直流滤波器(FPBB RAIL),适用于DIN导轨安装或机箱安装。它具有两级滤波功能,能够有效抑制来自电源线的干扰电压,广泛应用于电开关和控制柜。该产品分为标准版和医疗版,分别符合IEC/UL 60950和IEC/UL 60601-1标准。此外,产品还提供过电流和过电压保护,以确保系统的安全运行。

    技术参数


    - 额定电流: 1A至16A @ Ta 40°C / 250VAC;50Hz;48/250 VDC
    - 额定电压: 250VAC @ 50Hz;250VDC
    - 泄漏电流: 标准版 <1mA (250V / 50Hz)
    - 耐压测试: 1.7kVDC (L-N);2.7kVDC (L/N-PE),持续2秒
    - 允许操作温度: -40°C至100°C
    - 防尘防水等级: IP20 (IEC 60529)
    - 终端连接: 弹簧夹端子,0.2-2.5mm²,24-12 AWG
    - 材料: 塑料外壳,黑色,UL 94V-0阻燃等级
    - 电路断路器: 符合IEC/EN 60934, UL 1077, CSA 22.2 no. 235标准
    - 短路能力: 2000A (Icn)
    - 浪涌保护: 320VAC, 420VDC, 0.4W
    - 工作频率: 50Hz(交流);60Hz(交流)

    产品特点和优势


    1. 紧凑设计: 非常适合DIN导轨安装或机箱安装,节省空间。
    2. 安全保护: 集成热断路器和过电压保护,提高安全性。
    3. 快速接线: 使用笼式接线端子,简化安装过程。
    4. 广泛应用: 特别适合用于电开关和控制柜,满足IEC/UL 60950和IEC/UL 60601-1标准。

    应用案例和使用建议


    该产品广泛应用于电开关和控制柜中,如工业自动化系统、通信设备和医疗设备等。建议在安装时遵循制造商提供的安装指南,确保正确的接地和屏蔽,以达到最佳的过滤效果。对于复杂的应用场景,建议进行详细的测试和评估,以确保产品能适应特定的工作条件。

    兼容性和支持


    该产品与各种DIN导轨安装设备和机箱兼容,且具有广泛的认证和支持,包括VDE、UL和CE认证。此外,制造商提供了详细的产品信息和技术支持,确保用户能够获得全面的技术指导和服务。

    常见问题与解决方案


    1. 问题: 泄漏电流过大
    - 解决方案: 检查接地连接是否正确,确认负载设备没有接地问题。
    2. 问题: 过载跳闸
    - 解决方案: 检查负载是否超出额定值,调整熔断器设置或更换更大容量的滤波器。
    3. 问题: 浪涌保护失效
    - 解决方案: 检查浪涌保护器是否正常工作,必要时更换新的浪涌保护器。

    总结和推荐


    该产品凭借其高性能和可靠性,在工业和医疗应用中表现卓越。其紧凑的设计、强大的保护功能以及宽泛的操作范围使其在市场上具有很强的竞争力。强烈推荐给需要高性能滤波器的工程师和技术人员。

3-103-713参数

参数
截止频率 -
中心频率 -
额定电压-DC 250V
电阻 20mΩ
滤波器阶数 -
电容值 -
额定电流 15A
电感值 -
电路技术 -
通道数 -
ESD保护 -
长*宽*高 25mm*89.5mm*89.5mm
安装方式 DIN导轨安装,弹簧安装

3-103-713厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-103-713数据手册

厂牌 PDF简要描述 下载
SCHURTER EMI滤波器 SCHURTER 3-103-713 3-103-713数据手册

3-103-713封装设计

查看详情并下载
Symbol
Footprint
3D Model
