3-103-681

产品分类: EMI滤波器
厂牌: SCHURTER
产品描述: Schurter 单相电源线滤波器 FPBB系列, 250 V ac/dc, DIN 导轨
供应商型号: 3-103-681
供应商: 国内现货
标准整包数: 1

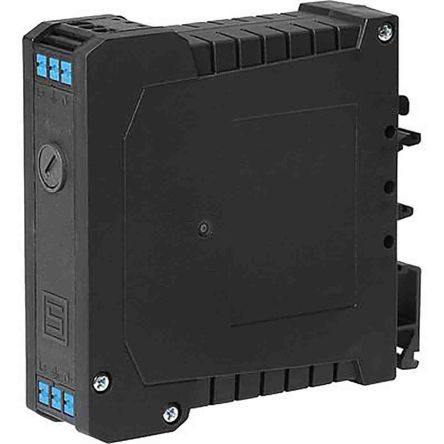

SCHURTER EMI滤波器 3-103-681

3-103-681概述

    # Schurter FPBB RAIL 单相交流滤波器/直流滤波器技术手册

    产品简介


    Schurter FPBB RAIL 系列单相交流滤波器/直流滤波器是一种用于抑制电磁干扰(EMI)的专业设备。该系列产品提供标准版本和医疗级版本,适用于工业和医疗领域。产品采用模块化设计,便于安装和维护,能够显著降低噪声干扰,确保设备稳定运行。
    主要功能
    - 强大的共模和差模抑制能力。
    - 集成过流保护和浪涌保护功能。
    - 支持DIN导轨安装和底盘安装。
    应用领域
    - 电动开关控制柜。
    - 医疗设备(符合IEC/UL 60601-1标准)。
    - 信息技术设备(符合IEC/UL 60950标准)。

    技术参数


    | 参数 | 规格 |

    | 工作电压 | IEC: 1-16A @ 40°C,250VAC;48/250VDC |
    | UL/CSA认证 | 1-16A @ 40°C,125/250VAC;48/250VDC |
    | 泄漏电流(标准版) | <1mA @ 250VAC / 50Hz |
    | 漏电电流(医疗版) | <0.005mA @ 250VAC / 50Hz |
    | 绝缘耐压 | L-N: 1.7kVDC;L/N-PE: 2.7kVDC |
    | 工作温度范围 | -40°C至+100°C |
    | 尺寸(RI Housing) | 直径10.3mm,高85mm |
    | 尺寸(TI Housing) | 直径10.3mm,高104mm |
    | 接线端子 | 弹簧笼式端子,适用于0.2-2.5mm²电缆 |
    | 材料 | 黑色塑料外壳,符合UL 94V-0标准 |
    | 短路容量 | 2000A |

    产品特点和优势


    独特功能
    1. 紧凑设计:Slim型滤波器,适合DIN导轨安装或机箱安装。
    2. 多重保护:集成过载保护、短路保护和浪涌保护功能。
    3. 快速接线:采用弹簧笼式端子,简化安装流程。
    4. 低泄漏电流:尤其适用于对泄漏电流要求极高的医疗设备。
    市场竞争力
    - 符合国际安全标准(如IEC、UL、CSA)。
    - 高度可靠的性能,适应恶劣工作环境。
    - 易于集成,可广泛应用于多种设备。

    应用案例和使用建议


    典型应用
    1. 工业设备:用于电动开关控制柜,有效抑制电源线上的噪声干扰。
    2. 医疗设备:为手术室设备提供纯净电源,避免因电磁干扰影响设备正常运行。
    3. 信息技术设备:为服务器和网络设备提供EMI防护。
    使用建议
    - 在高温环境下使用时,需注意查看降额曲线以确保设备长期稳定运行。
    - 结合具体设备需求选择合适的型号,例如带熔断器或断路器的版本。

    兼容性和支持


    兼容性
    - 可与其他标准DIN导轨组件无缝配合安装。
    - 支持多种主流认证标准,适配全球市场。
    支持与维护
    - Schurter提供全面的技术文档和客户支持服务。
    - 定期更新产品手册和技术资料,确保用户获取最新信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 滤波器发热严重 | 检查安装环境是否通风良好,必要时更换散热措施。 |
    | 泄漏电流超标 | 确认安装条件是否符合说明书要求,检查接线质量。 |
    | 设备受干扰无法正常启动 | 检查输入电源是否含有高频噪声,加装额外滤波器。 |

    总结和推荐


    综合评估
    Schurter FPBB RAIL 系列单相交流滤波器/直流滤波器以其紧凑设计、多功能集成和高可靠性脱颖而出。它不仅满足严格的国际安全标准,还提供了强大的EMI抑制能力和多样的保护功能,是工业和医疗领域的理想选择。
    推荐理由
    - 高度可靠:经过严格测试,满足多种复杂环境下的使用需求。
    - 易于集成:模块化设计简化安装流程,节省时间成本。
    - 市场认可:获得多项国际认证,深受全球用户信赖。
    综上所述,我们强烈推荐Schurter FPBB RAIL系列滤波器用于需要高性能EMI防护的应用场景。无论是工业设备还是医疗设备,这款产品都能提供卓越的支持和保障。

3-103-681参数

参数
电阻 40mΩ
ESD保护 -
电容值 -
电路技术 -
截止频率 -
额定电压-DC 250V
滤波器阶数 -
额定电流 6A
通道数 -
中心频率 -
电感值 -
长*宽*高 25mm*89.5mm*89.5mm
安装方式 DIN导轨安装,弹簧安装

3-103-681厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3-103-681数据手册

厂牌 PDF简要描述 下载
SCHURTER EMI滤波器 SCHURTER 3-103-681 3-103-681数据手册

3-103-681封装设计

查看详情并下载
Symbol
Footprint
3D Model
