FMAD-MRYB-1010

产品分类: EMI滤波器
厂牌: SCHURTER
产品描述: Schurter 三相RFI滤波器 FMAC RAIL系列, 480 V 交流, DIN 导轨
供应商型号: FMAD-MRYB-1010
供应商: TME
标准整包数: 1

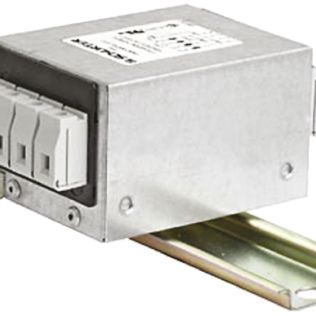

SCHURTER EMI滤波器 FMAD-MRYB-1010

FMAD-MRYB-1010概述


    产品简介


    FMAD RAIL三相交流滤波器/直流滤波器 是一款专为工业应用设计的单级滤波器,适用于3相系统并配备中性导体。该产品通过DIN导轨安装方式,可以有效抑制电磁干扰(EMI),特别适合用于电动开关和控制柜。此外,FMAD RAIL符合IEC/UL 62368-1标准,保证了安全性和可靠性。

    技术参数


    - 额定电流: 3 - 20A @ Ta 40°C
    - 额定电压: 277/480VAC,50/60 Hz
    - 过载电流: 1.5 x Ir 每小时1分钟
    - 漏电流: 标准 < 0.5mA (440V / 50Hz)
    - 介电强度:
    - L-L: 2.25kVDC
    - L-N: 1.7kVDC
    - L-PE: 3kVDC
    - 测试电压: 2秒
    - 滤波器级数: 1级
    - 重量: 0.4kg
    - 材料: 外壳金属,密封化合物UL 94V-0
    - 终端: M4螺钉和螺母,快速连接PE端子
    - 工作温度: -25°C 至 100°C
    - 气候类别: 25/100/21(根据IEC 60068-1)
    - 防护等级: IP20(根据IEC 60529)
    - 保护等级: 适合一级保护设备(根据IEC 61140)
    - 平均故障间隔时间(MTBF): > 200,000小时(根据MIL-HB-217 F)

    产品特点和优势


    FMAD RAIL三相交流滤波器/直流滤波器 的主要优势在于其高效、可靠的EMI过滤能力。它能够显著减少系统的噪声干扰,确保电力系统的稳定运行。其独特的设计使其能够在高温和低温环境下稳定工作,并且具有较高的过载承受能力。该产品在开关和控制柜的应用中表现出色,不仅能够提供必要的保护,还能提高系统的整体性能。

    应用案例和使用建议


    FMAD RAIL 主要应用于电动开关和控制柜中,帮助客户解决由于电磁干扰带来的问题。例如,在数据中心、工厂自动化和能源管理等环境中,该产品可以显著提升系统的可靠性和稳定性。在实际使用中,用户需要注意以下几点:
    - 在安装时,确保正确连接各接线端子,特别是中性线和保护接地线。
    - 定期检查和清洁滤波器,以确保其持续有效的过滤性能。
    - 根据具体应用需求选择合适的额定电流型号,以避免过载风险。

    兼容性和支持


    FMAD RAIL 设计为与各种3相系统兼容,广泛应用于电动开关和控制柜中。厂商Schurter提供了详细的技术文档和支持服务,确保客户能够顺利使用该产品。对于特定应用需求,如汽车、医疗或航空航天行业,客户可以与Schurter协商获得定制化支持。

    常见问题与解决方案


    - Q: 漏电流超标怎么办?
    - A: 检查连接线路是否松动或损坏,必要时更换相关部件。同时确保接地点接触良好,避免漏电流超标。

    - Q: 过载保护不起作用怎么办?
    - A: 首先确认过载电流设置是否合理。如果仍然无法解决问题,建议联系厂商技术支持,进行进一步检查。

    总结和推荐


    综上所述,FMAD RAIL三相交流滤波器/直流滤波器是一款高性能、高可靠性的EMI过滤产品,特别适合工业应用环境。它在解决电磁干扰问题方面表现出色,且具有广泛的适用范围。我们强烈推荐该产品给需要高性能EMI过滤解决方案的客户。无论是数据中心还是工业控制柜,FMAD RAIL都是理想的选择。

FMAD-MRYB-1010参数

参数
通道数 -
电阻 -
电容值 4.7nF
电感值 -
截止频率 -
滤波器阶数 -
电路技术 -
额定电流 10A
中心频率 -
ESD保护 -
额定电压-DC -
长*宽*高 61mm*61mm*102mm
安装方式 DIN导轨安装
应用等级 通用级
零件状态 在售
包装方式 散装

FMAD-MRYB-1010厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

FMAD-MRYB-1010数据手册

厂牌 PDF简要描述 下载
SCHURTER EMI滤波器 SCHURTER FMAD-MRYB-1010 FMAD-MRYB-1010数据手册

FMAD-MRYB-1010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 68.556 ¥ 585.0912
3+ $ 57.9 ¥ 473.5581
5+ $ 55.608 ¥ 454.8121
10+ $ 53.7 ¥ 439.2067
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 585.09
直接购买
加入购物车
