5500.2264

产品分类: EMI滤波器
厂牌: SCHURTER
产品描述: Schurter 单相RFI滤波器 FMAC RAIL系列, 250 V 交流, DIN 导轨
供应商型号: 5500.2264
供应商: 国内现货
标准整包数: 1

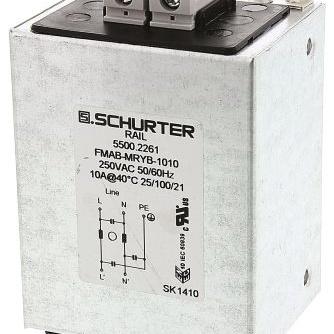

SCHURTER EMI滤波器 5500.2264

5500.2264概述


    产品简介


    1-Phase Line Filters FMBB RAIL 是一款专为工业应用设计的一相电源滤波器,采用DIN导轨安装方式。该滤波器适用于电动开关和控制柜等设备,能有效抑制电磁干扰(EMI),确保设备稳定运行。它具备两个位置的过滤能力和非常宽泛的衰减范围,能够在多种环境下提供优异的性能。

    技术参数


    - 额定电流: 1-10A @ 40°C / 250VAC (IEC); 1-10A @ 40°C / 125/250VAC (UL/CSA)
    - 泄漏电流: 标准版本<0.25mA (250V/50Hz)
    - 介电强度:
    - L-N间 1.7kVDC
    - L/N-PE间 2.7kVDC
    - 允许操作温度: -25°C 至 100°C
    - 气候分类: 25/100/21 (IEC 60068-1)
    - 防护等级: IP20 (IEC 60529)
    - 认证:
    - VDE 认证号:40030734
    - UL 文件号:E729282
    - 标准版本和工业版本: 符合 IEC 60939, UL 1283, CSA C22.2 no. 8
    - 平均无故障时间: >200,000小时 (MIL-HB-217 F)

    产品特点和优势


    1-Phase Line Filters FMBB RAIL 的主要特点包括:
    - 高衰减能力: 能够在宽频带范围内实现强大的衰减效果,减少来自电网的干扰电压。
    - 工业级设计: 特别适合在严苛的工业环境中使用,具备很高的可靠性。
    - 广泛的适用性: 可用于符合IEC/UL 60950标准的设备,保证安全性。
    - 高质量认证: 拥有多项国际认证,确保产品质量和合规性。

    应用案例和使用建议


    该滤波器广泛应用于电动开关和控制柜中,尤其在需要高度EMI防护的应用场合。例如,在工业自动化设备、通信设备及医疗设备等领域。
    使用建议:
    - 在选择合适的型号时,需考虑设备的工作电流和所需的工作温度范围。
    - 确保安装过程中严格按照技术手册要求进行连接和固定,避免泄漏电流过高等风险。
    - 定期检查和维护,以确保其正常运行和使用寿命。

    兼容性和支持


    - 兼容性: 可与各种符合标准的电源系统兼容,适用于不同的应用环境。
    - 技术支持: SCHURTER 提供详尽的产品手册和技术支持服务,以确保客户能够正确安装和使用产品。

    常见问题与解决方案


    问题1: 滤波器安装后设备仍然存在电磁干扰。
    - 解决方案: 检查滤波器是否正确安装,并确保连接无误;如问题依旧,可能需要更换更高规格的滤波器。
    问题2: 滤波器过热。
    - 解决方案: 确认安装环境是否符合技术参数中的温度要求;如超出,则需采取散热措施或降低工作负荷。

    总结和推荐


    1-Phase Line Filters FMBB RAIL 凭借其出色的衰减能力和广泛的适用范围,在工业应用中表现卓越。该产品不仅满足多种认证标准,还提供了可靠的技术支持和维护服务。因此,强烈推荐使用这款高性能滤波器来保护您的设备免受电磁干扰的影响。

5500.2264参数

参数
截止频率 -
额定电流 2A
电路技术 -
电容值 100nF
电感值 10mH
电阻 -
中心频率 -
额定电压-DC -
ESD保护 -
滤波器阶数 -
通道数 -
长*宽*高 61mm*61mm*102mm
安装方式 DIN导轨安装
应用等级 通用级
零件状态 在售

5500.2264厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

5500.2264数据手册

厂牌 PDF简要描述 下载
SCHURTER EMI滤波器 SCHURTER 5500.2264 5500.2264数据手册

5500.2264封装设计

查看详情并下载
Symbol
Footprint
3D Model
