5500.2002

产品分类: EMI滤波器
厂牌: SCHURTER
产品描述: Schurter 单相RFI滤波器 FPP2系列, 250 V 交流, 通孔
供应商型号: 4932917
供应商: 海外现货
标准整包数: 1

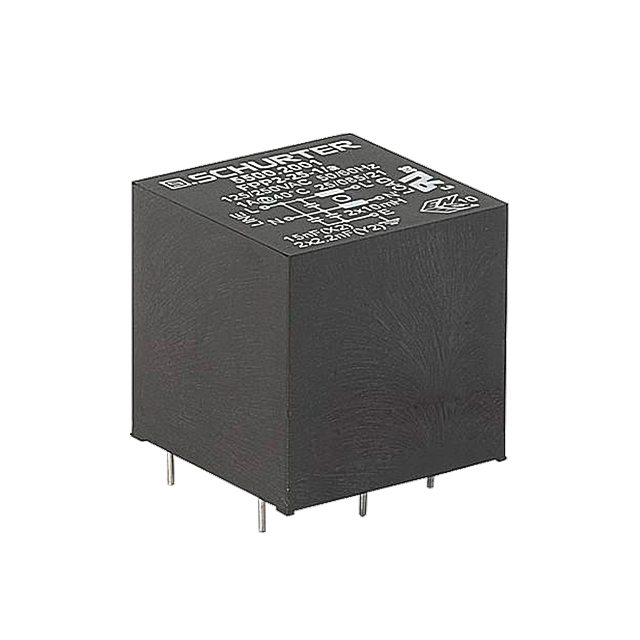

SCHURTER EMI滤波器 5500.2002

5500.2002概述


    产品简介


    本产品为Schurter公司的1相线滤波器(型号:FPP-01),属于电磁兼容(EMC)类产品。该滤波器适用于印刷电路板(PCB)上的安装,具备成本优化的特点。它有标准版和医疗版两种版本,主要功能是减少由设备产生的可能干扰电压对电源的干扰,以确保设备的安全运行。适用于各类标准和医疗电气设备。

    技术参数


    - 额定电流:IEC标准下0.6至6A@Ta 40°C/250VAC;50Hz;
    UL/CSA标准下0.6至6A@Ta 40°C/125VAC;60Hz;
    - 泄漏电流:标准版<0.25mA(250V/60Hz);医疗版<5μA(250V/60Hz);
    - 绝缘强度:L-N间>1.7kVDC;L/N-PE间>2.7kVDC;
    - 测试电压:2秒;
    - 允许操作温度:-25°C至85°C;
    - 气候类别:25/085/21,符合IEC 60068-1;
    - 端子类型:适用于PCB焊接;
    - 材料:塑料外壳,黑色,符合UL 94V-0;
    - 认证标准:IEC 60939, UL 1283, CSA C22.2 no. 8。

    产品特点和优势


    该产品具有以下特点和优势:
    - 经济实惠:采用了成本节约的塑料外壳设计,适合广泛应用。
    - 多功能适应性:可以用于标准设备和医疗设备,提供了更广泛的应用范围。
    - 安全性高:通过了严格的认证标准,能够有效防止由设备产生的干扰电压对电源的影响。
    - 适用性强:可在-25°C至85°C的宽广温域内工作,适应多种恶劣环境。

    应用案例和使用建议


    这款滤波器在工业环境中表现优异,特别适合那些需要严格电磁兼容性的应用场景。例如,在医疗设备、计算机服务器等领域中,可以显著降低因设备内部电磁干扰造成的外部噪声影响。
    使用建议:
    - 在设备调试阶段,需要确保滤波器连接正确无误。
    - 定期检查滤波器的工作状态,及时更换老化部件。

    兼容性和支持


    - 兼容性:FPP-01滤波器具有良好的兼容性,可以方便地集成到不同的设备中。具体而言,它可以与多种类型的电源和电器设备一起使用,如打印机、复印机等。
    - 支持和服务:Schurter公司提供详尽的产品文档和技术支持服务,帮助客户解决问题并优化使用体验。

    常见问题与解决方案


    1. 问题:滤波器出现过热现象?
    解决方案:检查电路负载是否过大,调整负载电流至额定值范围内。

    2. 问题:滤波器插入时出现接触不良?
    解决方案:确认接线端子正确安装,清洁接触点以增强导电性。
    3. 问题:滤波器输出性能下降?
    解决方案:检查输入信号是否稳定,必要时更换新的滤波器。

    总结和推荐


    总体来看,Schurter公司的FPP-01滤波器是一款性价比高的电磁兼容解决方案,非常适合需要严格电磁兼容性的应用场合。它具备坚固耐用的设计,广泛的温度适应范围和高可靠性,使其成为各类设备的理想选择。因此,我们强烈推荐这一产品给需要进行电磁兼容性处理的用户。

5500.2002参数

参数
通道数 -
电阻 -
滤波器阶数 -
电感值 4mH
额定电流 2A
中心频率 -
截止频率 -
电容值 15nF
电路技术 -
额定电压-DC -
ESD保护 -
长*宽*高 25mm*25mm*25mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

5500.2002厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

5500.2002数据手册

厂牌 PDF简要描述 下载
SCHURTER EMI滤波器 SCHURTER 5500.2002 5500.2002数据手册

5500.2002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 52.7286
10+ ¥ 39.7905
25+ ¥ 38.7924
50+ ¥ 37.0283
100+ ¥ 36.1148
库存: 21
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 52.72
