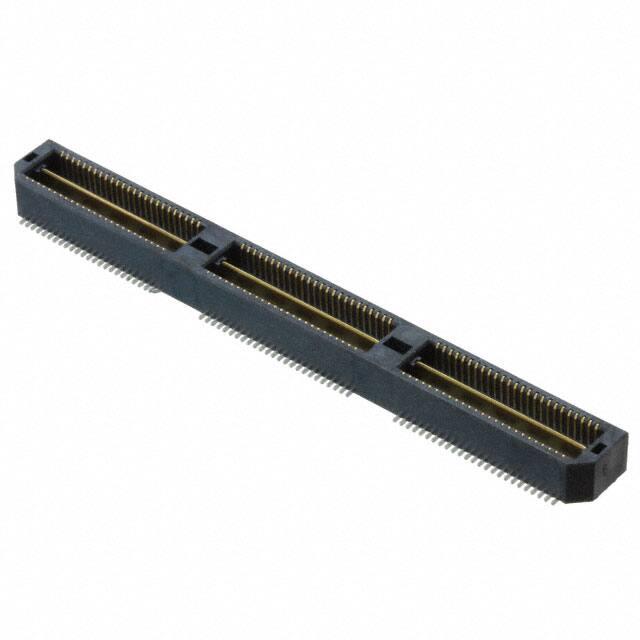

QTS-075-02-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 150pin 8mm 7.26mm 250nm 金 SMD,P=0.64mm 贴片安装
供应商型号: N-QTS-075-02-L-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTS-075-02-L-D-A-K-TR

QTS-075-02-L-D-A-K-TR概述


    产品简介


    本产品为QTS系列双排高密度终端装配(Double Row High Speed Terminal Assembly),专为需要高性能和高密度连接的应用场合设计。该系列产品包括多种型号,适用于各种复杂电子设备中,如通信设备、计算机硬件和工业自动化系统等。产品提供多种针脚选项和材料选择,以满足不同应用需求。

    技术参数


    - 尺寸:终端针脚长度为0.1680英寸至0.8361英寸(4.267mm至21.237mm)。
    - 连接点数:每行可配置25到125个连接点。
    - 材料:绝缘体采用LCP材质,UL94V-0防火等级;终端和接地平面均采用磷青铜材质。
    - 电镀规格:提供多种电镀选项,如3μ"闪镀金、10μ"轻镀金、30μ"重镀金等,以满足不同的电气特性和可靠性要求。
    - 封装:标准包装为托盘(Tray),也可以选择带卷包装(Tape & Reel)或整卷包装(Full Reel)。
    - 锁定选项:提供锁紧卡扣(Locking Clip)和导向柱(Guide Post)选项,增强安装稳定性和准确性。
    - 工作温度:-40°C至+85°C。
    - 插入力:最小插入力为6盎司。
    - 接地平面:最小接地平面保持力为1磅。


    产品特点和优势


    1. 高密度连接:该产品具备高密度的设计能力,可在有限的空间内实现大量信号传输,特别适用于空间受限的电子设备。
    2. 可靠性能:采用高品质的磷青铜材料和严格的制造工艺,确保长期稳定的电气性能。
    3. 灵活定制:提供多种电镀选项和锁定/导向选项,使客户可以根据具体应用需求进行灵活定制。
    4. 广泛的兼容性:与市面上大多数标准连接器兼容,易于集成到现有系统中。

    应用案例和使用建议


    - 通信基站:用于基站设备内部模块间的高速数据传输。
    - 服务器和存储设备:支持大容量数据交换和处理。
    - 工业控制系统:适用于工业环境中传感器和执行器的连接。
    - 建议:在高密度应用中,建议使用锁紧卡扣(Locking Clip)选项,以增强连接稳固性。对于自动组装线,建议选择合适的托盘包装,以便于自动放置和焊接。

    兼容性和支持


    - 兼容性:该产品与市场上大多数标准连接器兼容,易于与现有设备集成。
    - 技术支持:SAMTEC公司提供全面的技术支持,包括产品选型、工程设计咨询以及售后维修服务。

    常见问题与解决方案


    1. 问题:如何选择正确的电镀选项?
    - 解决方案:根据具体应用的电气特性和环境条件选择电镀选项。例如,在极端环境下推荐使用30μ"重型金镀层。

    2. 问题:如何安装锁紧卡扣(Locking Clip)?
    - 解决方案:确保安装过程中使用正确工具,按照产品手册中的步骤操作。如果遇到安装困难,建议联系技术支持寻求帮助。
    3. 问题:如何应对高插入力问题?
    - 解决方案:使用适当的压接工具和方法,以减少插入力对连接器的影响。建议与制造商合作优化安装过程。

    总结和推荐


    QTS系列双排高密度终端装配在高密度连接应用中表现出色,提供多种配置选项,具备出色的电气性能和稳定性。适合通信、计算和工业控制领域的应用。鉴于其灵活性和可靠性,我们强烈推荐使用这一系列产品。在选择电镀选项和安装方式时,建议根据具体应用需求进行详细规划。

QTS-075-02-L-D-A-K-TR参数

参数
板上高度 7.26mm
针脚数 150pin
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTS-075-02-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-075-02-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTS-075-02-L-D-A-K-TR QTS-075-02-L-D-A-K-TR数据手册

QTS-075-02-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
