首页  >  产品百科  >  QTE-042-01-L-D-DP-A

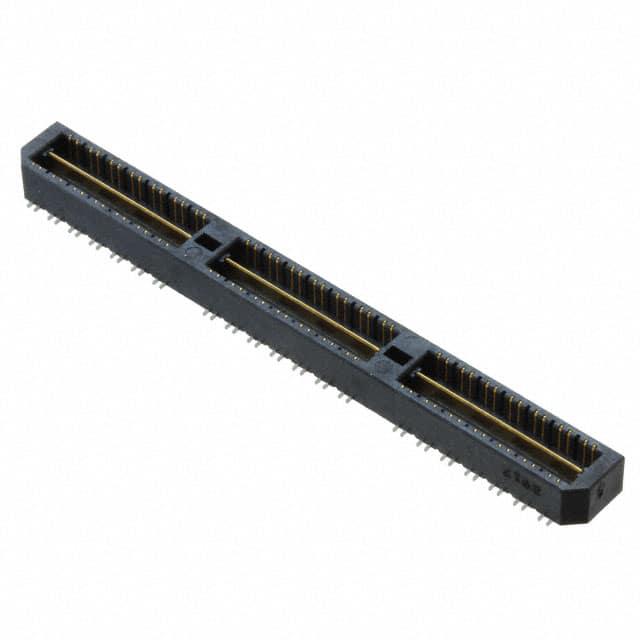

QTE-042-01-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距84p双排排针, QTE系列, 直角, 表面
供应商型号: 200-QTE04201LDDPA
供应商: Mouser
标准整包数: 1

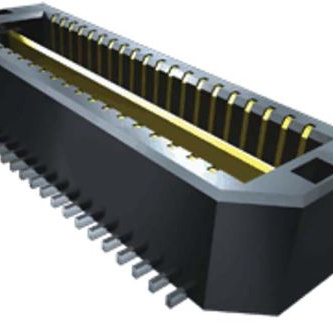

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-042-01-L-D-DP-A

QTE-042-01-L-D-DP-A概述

    QTE-XXX-XX-XXX-D-DP-XXX-X-XX 电子元器件产品技术手册

    1. 产品简介


    QTE-XXX-XX-XXX-D-DP-XXX-X-XX 是一种具有高可靠性的电子元器件,主要用于各类电子设备中的连接和传输任务。它是一款具有双排设计的差分对(Differential Pairs)终端装配组件,特别适用于高速信号传输应用。本产品通过精心设计,确保了信号传输的稳定性和低噪声特性,广泛应用于通信、计算机网络、数据中心等领域。

    2. 技术参数


    - 引脚数量:每行可选14、28、42、56或70个引脚(具体数量需参照产品规格书中的注释15)
    - 排列方式:单排或双排
    - 端子样式:
    - -01: .1680 [4.267]
    - -02: .2861 [7.264]
    - -03: .4042 [1.123]
    - -04: .600 [15.24]
    - -05: .718 [18.237]
    - -06: .835 [21.209]
    - -07: .954 [24.232]
    - -08: 1.151 [29.24]
    - -09: .522 [13.258]
    - -10: .5606 [14.239]
    - 镀层选项:
    - -F: 3µ"闪金在接触区域,哑锡在尾部
    - -L: 10µ"轻金在接触区域,哑锡在尾部
    - -H: 30µ"重金在接触区域,3µ"金在尾部
    - -C: 50µ"电抛光选择性在接触区域,哑锡在尾部
    - -STL: 30µ"选择性重金在接触区域,锡铅合金在尾部
    - -FTL: 3µ"闪金选择性在接触区域,锡铅合金在尾部
    - 包装方式:标准托盘、带卷、满卷带卷
    - 工作温度范围:-55°C至+125°C
    - 引脚镀层:电镀金或锡
    - 材料:绝缘体为LCP,阻燃等级UL94V-0;颜色为黑色
    - 金属部分:终端为磷青铜,接地平面为磷青铜
    - 其他选项:对齐针、锁定夹、导轨

    3. 产品特点和优势


    - 高可靠性:通过先进的制造工艺,确保了高可靠性和长期稳定性。
    - 低噪声特性:差分对设计显著降低了信号传输过程中的噪声干扰,适合高精度信号传输。
    - 广泛的兼容性:适用于多种应用场景,如通信、计算机网络和数据中心等。
    - 易于安装:提供多种安装选项,方便用户根据需求进行选择和配置。
    - 高性能:适用于高频信号传输,保证了数据传输的快速和准确。

    4. 应用案例和使用建议


    应用案例:
    - 通信系统:可用于光纤通信系统中的信号传输,确保数据传输的稳定性和准确性。
    - 计算机网络:适用于服务器和交换机之间的高速信号传输,提高网络性能。
    - 数据中心:作为核心设备间的连接器,支持大量数据的高效传输。
    使用建议:
    - 在安装过程中,需确保引脚与电路板的良好接触,以避免虚焊现象的发生。
    - 根据不同的应用需求,选择合适的引脚数量和镀层类型,以达到最佳的性能效果。
    - 定期检查产品的安装情况,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:本产品与其他主流电子元器件及设备具有良好的兼容性,可轻松集成到现有的电路设计中。
    - 支持和维护:制造商提供详尽的技术文档和支持服务,帮助用户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题:安装过程中出现虚焊现象。
    - 解决方法:确保引脚与电路板接触良好,使用合适的焊接工具和工艺。
    - 问题:信号传输不稳定。
    - 解决方法:检查线路布局和接地情况,确保差分对设计正确无误。
    - 问题:产品出现物理损坏。
    - 解决方法:及时联系技术支持,获取替换件或维修服务。

    7. 总结和推荐


    总结:
    - 优点:高性能、高可靠性、广泛的应用领域和优秀的兼容性是本产品的核心优势。
    - 缺点:由于复杂的设计,初期安装可能需要更多的时间和专业知识。
    推荐:
    综上所述,QTE-XXX-XX-XXX-D-DP-XXX-X-XX 是一款值得推荐的产品。其在信号传输方面的卓越表现和广泛的适用范围使其成为许多应用场景的理想选择。无论是通信系统还是计算机网络,本产品都能提供稳定的性能和可靠的连接,从而满足不同用户的需求。

QTE-042-01-L-D-DP-A参数

参数
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 84pin
接合堆叠高度 5mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-042-01-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-042-01-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-042-01-L-D-DP-A QTE-042-01-L-D-DP-A数据手册

QTE-042-01-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.9605 ¥ 109.5162
84+ $ 11.8692 ¥ 100.2947
252+ $ 7.9275 ¥ 66.9874
504+ $ 6.1215 ¥ 51.7267
库存: 42
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.51
直接购买
加入购物车
