QTE-020-09-F-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 40pin 14mm 13.4mm 76nm 金 SMD,P=0.8mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTE02009FDA
供应商: Mouser
标准整包数: 1

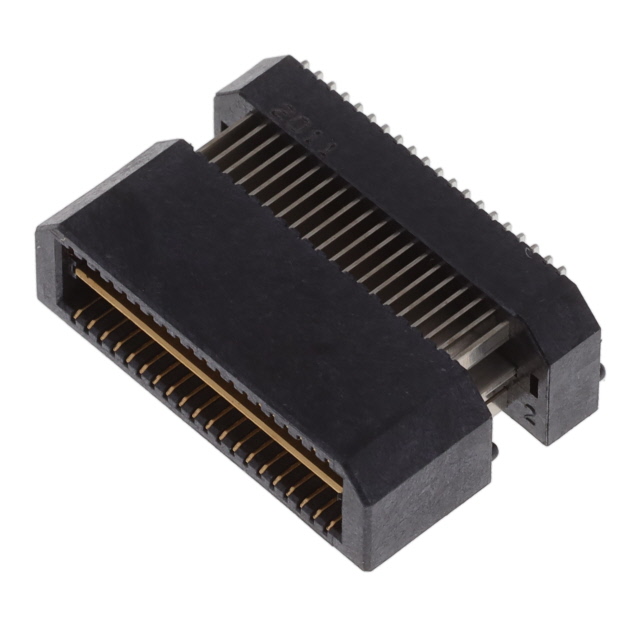

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-09-F-D-A

QTE-020-09-F-D-A概述


    产品简介


    QTE-20-XX-XX-D-XX-A 是一款高可靠性、高性能的双排引脚连接器,适用于多种电子设备和系统。这款连接器广泛应用于通信设备、计算机网络、工业自动化控制系统以及汽车电子等领域。其主要功能是提供稳定的电连接,确保信号传输的质量和效率。

    技术参数


    - 位置数:20(可选20、40、60、80、100个位置)
    - 引脚样式:可选01至10种不同的引脚样式,长度范围从0.168英寸到1.151英寸不等
    - 银行数:最多可达多个银行
    - 绝缘材料:LCP,UL94V-0阻燃等级
    - 终端材料:磷青铜
    - 接地平面材料:磷青铜
    - 接触镀层:可选3微英寸闪金、轻金、重金、电抛光选择金、选择性重金、选择性闪金
    - 包装方式:托盘或带状卷轴(T&R)
    - 兼容性:支持自动贴片和手动放置

    产品特点和优势


    - 高度灵活性:支持不同数量的位置、引脚样式和银行配置,满足多样化需求。
    - 高可靠性:采用优质磷青铜材料,确保长期稳定性能。
    - 多功能选项:提供多种锁紧机构(锁定夹、摩擦锁、扣环)和安装方式,以适应不同的安装要求。
    - 良好的电气特性:提供多种接触镀层选项,确保低电阻和高强度连接。

    应用案例和使用建议


    QTE-20-XX-XX-D-XX-A 连接器常用于计算机网络、通信设备和工业自动化控制系统的信号传输。例如,在数据中心的应用中,它用于服务器间的高速信号传输,确保数据传输的稳定性和可靠性。
    使用建议:
    - 在选择引脚样式时,根据具体应用的需求选择合适的长度和配置。
    - 对于需要手动放置的场合,建议使用锁定夹选项(-LC),以减少插入力并提高稳定性。
    - 在设计电路板时,要充分考虑引脚密度,以确保信号传输的完整性。

    兼容性和支持


    - 兼容性:该连接器可以与其他标准尺寸的电子元件兼容。
    - 技术支持:Samtec公司提供全面的技术支持和售后服务,包括技术咨询、产品培训和定制化服务。

    常见问题与解决方案


    1. 问题:在装配过程中,引脚出现弯曲现象。
    解决方案:检查引脚样式是否正确,确保装配过程中无外力施加不当导致的损坏。

    2. 问题:产品安装后接触不良。
    解决方案:确认安装是否符合规范,特别是接地平面的高度是否在规定的公差范围内。

    总结和推荐


    QTE-20-XX-XX-D-XX-A 是一款具有高度灵活性和可靠性的连接器,适用于各种复杂的电子设备和系统。它的多功能配置和优秀的电气特性使其在市场上具备强大的竞争力。强烈推荐在需要高性能连接解决方案的应用中使用此产品。

QTE-020-09-F-D-A参数

参数
接合堆叠高度 14mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 13.4mm
针脚数 40pin
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-09-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-09-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-09-F-D-A QTE-020-09-F-D-A数据手册

QTE-020-09-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.6835 ¥ 90.2756
180+ $ 7.4655 ¥ 63.0835
540+ $ 6.699 ¥ 56.6066
1080+ $ 5.1765 ¥ 43.7414
库存: 94
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.27
直接购买
加入购物车
