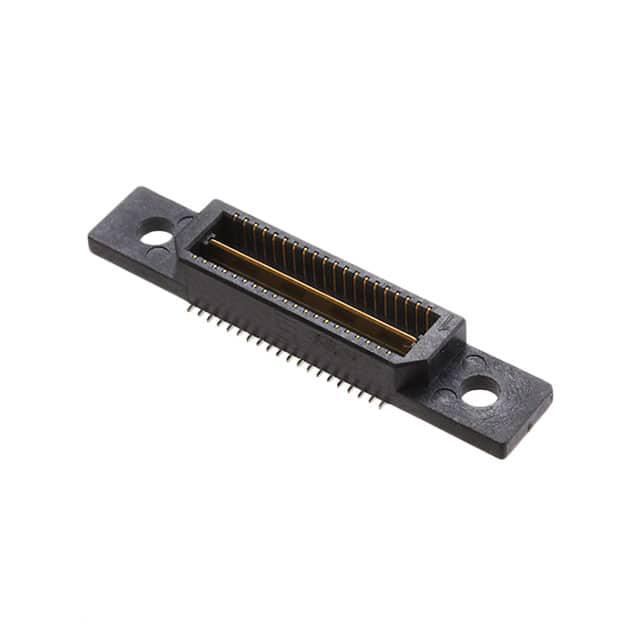

QTE-020-01-F-D-A-SD

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 800μm 2 40pin 5mm 4.27mm 76nm 金 SMD,P=0.8mm 贴片安装
供应商型号: N-QTE-020-01-F-D-A-SD
供应商: 云汉优选
标准整包数: 1

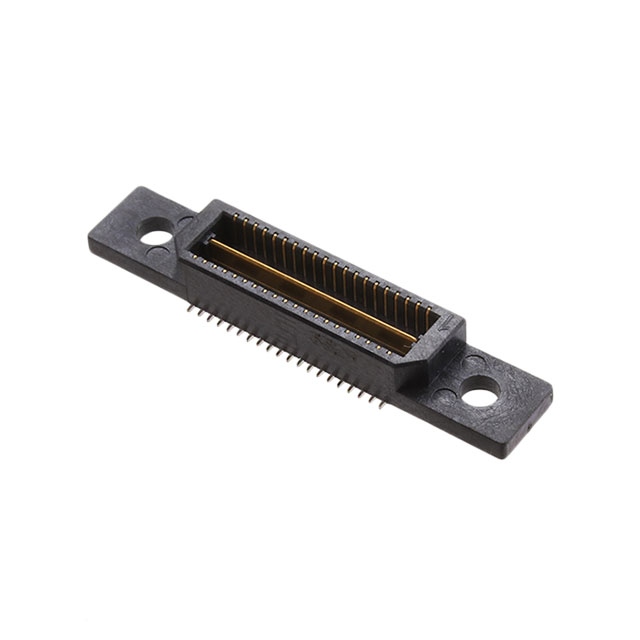

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-020-01-F-D-A-SD

QTE-020-01-F-D-A-SD概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了由Samtec公司生产的一种高性能电子元器件——双排高密度终端组装件(Double Row High-Speed Terminal Assembly)。这类电子元器件广泛应用于各类电子设备中,如通信设备、计算机硬件、工业自动化系统等领域。它们的主要功能是提供稳定可靠的连接,以确保设备内部电路间的高效数据传输。

    技术参数


    以下列出了产品的主要技术规格和性能参数:
    - 类型:双排高密度终端组装件
    - 位置数量:每行20个位置,选项包括-020, -040, -060, -080, -100
    - 镀层选择:可选3µ"闪金镀层(在接触区域)及锡铅合金(尾部),50µ"电解抛光选择性镀层(在接触区域)及锡铅合金(尾部)
    - 引脚样式:-01至-10多种引脚长度
    - 银行数量:多种选项,包括锁定卡扣(Locking Clips)、导轨固定装置(Guide Posts)、螺钉下压(Screw Down)、摩擦锁(Friction Locks)等
    - 包装方式:托盘包装、卷带包装,可根据需要选择
    - 材料:绝缘体为液晶聚合物(LCP),符合UL94V-0标准;终端和接地平面材质为磷青铜

    产品特点和优势


    - 高可靠性:采用磷青铜材料,确保长期稳定运行。
    - 多样化选择:丰富的镀层和引脚样式选择,满足不同应用场景的需求。
    - 紧凑设计:双排高密度设计,适用于空间受限的应用环境。
    - 安装简便:通过多种安装选项(如锁定卡扣、螺钉下压等)简化装配过程。
    - 高性能:支持高速数据传输,保证信号完整度。

    应用案例和使用建议


    该产品在多个领域中有着广泛应用。例如,在通信设备中作为高速数据传输接口,以及在工业自动化系统中实现多路信号连接。具体使用建议如下:
    - 通信设备:推荐使用高密度镀层选项,以增强信号的稳定性和抗干扰能力。
    - 计算机硬件:对于大规模数据中心,建议使用大容量卷带包装,便于自动化生产线的集成。

    兼容性和支持


    该产品具有良好的兼容性,可与其他标准的高密度连接器配合使用。此外,Samtec公司提供全面的技术支持和维护服务,帮助客户解决在安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题一:插入力过大导致锁扣损坏。
    - 解决方案:推荐使用手动放置而不是自动放置来避免过大的插入力。
    - 问题二:信号完整性问题。
    - 解决方案:检查是否存在合适的镀层和引脚样式配置,并确保正确的安装方法。


    总结和推荐


    总体而言,该双排高密度终端组装件凭借其高性能、多样化的选择以及可靠的信号传输能力,在各种电子设备中展现出了强大的市场竞争力。因此,我们强烈推荐这款产品用于需要高度可靠连接的应用场合。无论是通信设备还是工业自动化系统,都能从中受益匪浅。

QTE-020-01-F-D-A-SD参数

参数
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
板上高度 4.27mm
针脚数 40pin
接合堆叠高度 5mm
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

QTE-020-01-F-D-A-SD厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-01-F-D-A-SD数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-020-01-F-D-A-SD QTE-020-01-F-D-A-SD数据手册

QTE-020-01-F-D-A-SD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.3248 ¥ 36.7608
库存: 30
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 919.02
直接购买
加入购物车
