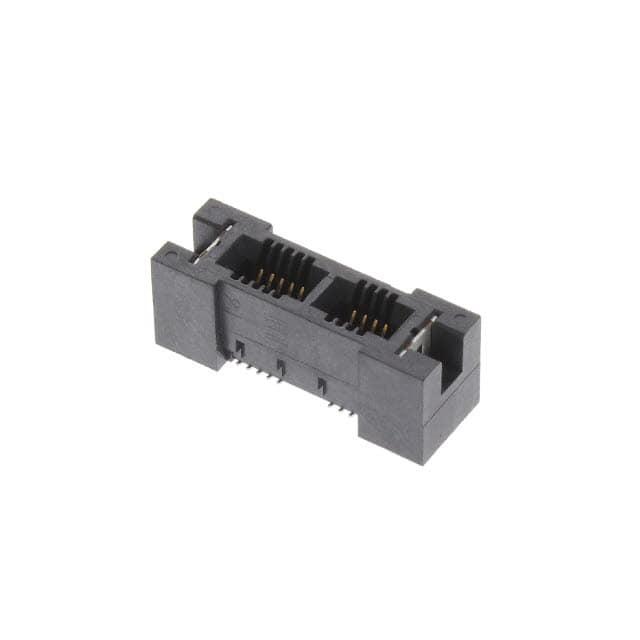

HSEC8-109-01-L-DV-A-L2

产品分类: 卡边缘连接器 - 外壳
厂牌: SAMTEC
产品描述: Vertical Edge Rate Card Socket
供应商型号: HSEC8-109-01-L-DV-A-L2
供应商: Master
标准整包数: 55
SAMTEC 卡边缘连接器 - 外壳 HSEC8-109-01-L-DV-A-L2

HSEC8-109-01-L-DV-A-L2概述

    HSEC8-DV 系列电子元器件技术手册解析

    1. 产品简介


    HSEC8-DV 系列是一款高性能的垂直边缘速率(Vertical Edge Rate®)卡座连接器,广泛应用于需要高密度连接的应用场合,例如工业控制、通信设备、航空航天及医疗设备等。它采用了先进的设计技术和高品质材料,旨在为用户提供卓越的电气性能和可靠的机械稳定性。

    2. 技术参数


    - 厚度:支持两种卡厚——0.062英寸 (1.60 mm) 和 0.093英寸 (2.36 mm)。
    - 接触材料:铍铜(BeCu),具有良好的导电性和耐久性。
    - 镀层选项:金(Au)或锡(Sn)镀层,均覆盖50微英寸(1.27微米)镍(Ni)层。
    - 电流承载能力:每个触点可承载高达2.8安培的电流,在相邻两个触点通电的情况下。
    - 工作温度范围:-55°C 至 +125°C,适用于广泛的环境条件。
    - 认证:符合RoHS标准,环保无铅。

    3. 产品特点和优势


    HSEC8-DV 系列连接器具有多项独特优势:
    - 高密度连接:支持多种引脚配置,适用于需要高密度连接的应用场景。
    - 长寿命设计:通过采用30微英寸(0.76微米)镀金接触件,提高了连接器的使用寿命。
    - 宽广的工作温度范围:能在极端环境下保持稳定运行,适用于各种严苛条件下的工业应用。
    - 优异的电气性能:具备高达2 Gbps的数据传输速率,确保高效稳定的信号传输。
    - 高度灵活性:支持多种安装方式(如焊接、带状尾部等),方便集成到不同的系统中。

    4. 应用案例和使用建议


    应用案例:HSEC8-DV 系列连接器已成功应用于多种工业控制系统中,特别是在需要紧凑布局和可靠连接的场合。例如,某工厂自动化设备中,使用该系列连接器后显著提升了系统的整体可靠性和维护效率。
    使用建议:
    1. 在设计电路板时,确保引脚间距和焊盘大小符合制造商的技术规范。
    2. 安装过程中应注意保护引脚不被弯折或损坏,以免影响其电气性能。
    3. 为达到最佳的热管理和信号完整性,建议合理安排电源线和信号线的走线布局。

    5. 兼容性和支持


    HSEC8-DV 系列连接器能够与多种标准电缆组件兼容,例如ECDP系列。此外,Samtec公司提供了详尽的技术文档和支持服务,包括免费下载的设计指南、样品申请及技术支持热线,以帮助客户解决使用过程中的各类问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查焊接质量,确保焊接点没有虚焊或短路现象;重新插拔几次以清除氧化层。 |
    | 信号传输不稳定 | 确认接地回路良好,检查是否有电磁干扰源;重新规划信号线布局。 |

    7. 总结和推荐


    综上所述,HSEC8-DV 系列连接器凭借其高可靠性、出色的电气性能及广泛的温度适应性,成为了许多工业应用的理想选择。其多样化的配置选项和良好的市场口碑使其在市场上具备较强的竞争优势。如果您正在寻找一款既可靠又高效的垂直边缘速率卡座连接器,我们强烈推荐使用HSEC8-DV系列。

HSEC8-109-01-L-DV-A-L2参数

参数
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

HSEC8-109-01-L-DV-A-L2厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-109-01-L-DV-A-L2数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 外壳 SAMTEC HSEC8-109-01-L-DV-A-L2 HSEC8-109-01-L-DV-A-L2数据手册

HSEC8-109-01-L-DV-A-L2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 3.5207 ¥ 29.2732
110+ $ 3.3354 ¥ 27.7325
275+ $ 2.5016 ¥ 20.7888
550+ $ 2.2366 ¥ 18.3155
1045+ $ 1.783 ¥ 14.6006
2530+ $ 1.7408 ¥ 14.255
5005+ $ 1.7091 ¥ 13.9958
7535+ $ 1.7091 ¥ 13.9958
库存: 215
起订量: 55 增量: 0
交货地:
最小起订量为:55
合计: ¥ 1610.02
