MEC1-105-02-F-D-A

产品分类: 卡边缘连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 边缘连接器, MEC1系列, 1mm 节距, 表面 安装, 母
供应商型号: 200-MEC110502FDA
供应商: Mouser
标准整包数: 1

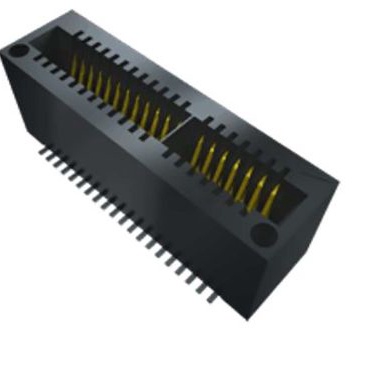

SAMTEC 卡边缘连接器 - 外壳 MEC1-105-02-F-D-A

MEC1-105-02-F-D-A概述

    电子元器件产品技术手册

    1. 产品简介


    本文将详细介绍型号为MEC1系列的电子元器件产品。该产品属于迷你边缘卡插座(Mini Edge Card Socket),主要用于各种电路板连接场合。它适用于通信、工业自动化、计算机及消费电子产品等领域,可以满足多种高密度信号传输需求。

    2. 技术参数


    以下是该产品的主要技术规格和性能参数:
    - 电镀选项:金镀层(Au)或锡镀层(Sn)
    - 工作温度范围:-55°C 至 +125°C
    - 额定电流:每针 2.2A(相邻两针通电)
    - 电压等级:交流 300V
    - 插入深度:5.84mm 至 8.13mm
    - 兼容插槽:1.60mm(0.062英寸)卡片
    - 绝缘材料:黑色液晶聚合物(LCP)
    - 接触材料:铍铜(BeCu)
    - 符合 RoHS 标准:是
    - 焊接性能:无铅可焊

    3. 产品特点和优势


    MEC1 系列电子元器件具备以下几个显著优势:
    - 高可靠性:工作温度范围宽广,适应多种恶劣环境。
    - 多功能性:可用于多种应用场景,如 50W 和 75W 应用。
    - 灵活性:提供多种电镀选项,满足不同需求。
    - 高质量材料:采用高性能的绝缘和接触材料,确保长期稳定运行。

    4. 应用案例和使用建议


    该产品广泛应用于各类需要高密度信号传输的电路板连接场景,例如服务器、交换机、工业控制设备等。根据手册中的描述,产品设计特别优化用于 50W 应用,但也可能适用于某些特定的 75W 应用场景。建议在使用时确保连接的电路板上的焊盘也采用金镀层,以提高可靠性。

    5. 兼容性和支持


    MEC1 系列产品支持与 1.60mm(0.062英寸)卡片的兼容连接,且提供了多种选件,如锁定夹(需手动放置)和不同类型的电镀层。制造商 Samtec 提供了详细的产品文档和支持服务,包括质量认证信息和推荐的电路板布局。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决办法:
    - Q: 如何处理焊接过程中的变形问题?
    - A: 使用合适的助焊剂和焊接温度,确保焊点均匀且不会造成过度加热。

    - Q: 如何确定合适的电镀选项?
    - A: 参考产品手册中的规格说明,根据具体应用场景选择合适的镀层类型。

    7. 总结和推荐


    总体而言,MEC1 系列电子元器件具有出色的可靠性和多样的应用潜力。适合需要高密度信号传输的多种电路板连接场合。建议用户根据具体需求选择合适的电镀选项,并遵循制造商的建议进行安装和维护。因此,对于寻求高性能边缘卡插座解决方案的应用来说,该产品是非常值得推荐的选择。

MEC1-105-02-F-D-A参数

参数
长*宽*高 9.54mm(长度)*6.99mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
