0009016031

产品分类: 卡边缘连接器 - 外壳
厂牌: MOLEX

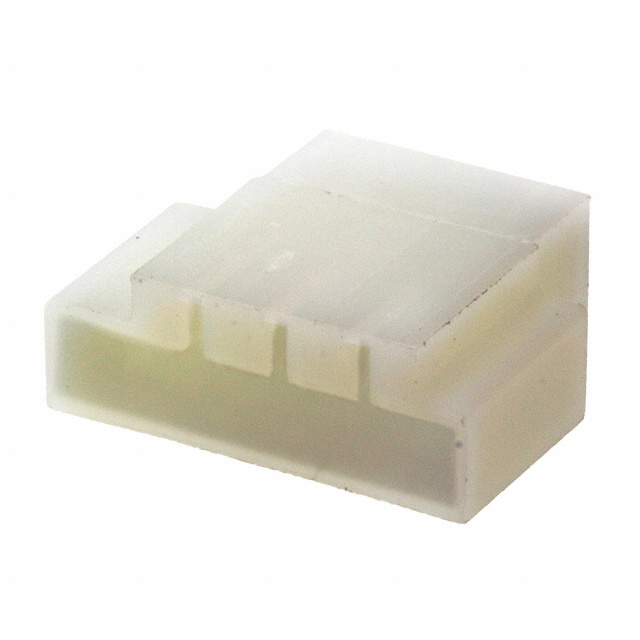

产品描述: Conn Housing F 3 POS 3.96mm Crimp ST Cable Mount
供应商型号:
供应商:
标准整包数: 0
MOLEX 卡边缘连接器 - 外壳 0009016031

0009016031概述

    电子元器件产品技术手册:Edge Card Connectors

    1. 产品简介


    本手册介绍的是莫仕公司(Molex)生产的Edge Card Connectors产品。Edge Card Connectors主要用于连接电路板上的边缘卡和导线,是一款适用于高密度连接需求的应用场合的电子元器件。这些连接器采用3.96毫米间距设计,能够确保稳定的电气连接,具有垂直顶部进入接口和可极化设计,以增强安装可靠性。此外,它们还具有自然树脂颜色,并且能够在0°C到+75°C的工作温度范围内正常工作。

    2. 技术参数


    - 基本配置:信号线3根,无电源线。
    - 电路数量:最大可接3个电路。
    - 材料及树脂颜色:尼龙树脂,自然色。
    - 耐久性:最高可达25次插拔循环。
    - 阻燃等级:UL 94V-2。
    - 适用温度范围:0°C至+75°C。
    - 最大电流承载能力:每根触点4.25A、4.5A、4.75A、4A、5A。
    - 最大电压:250V。
    - 引脚间距:3.96毫米。

    3. 产品特点和优势


    - 高可靠性:Edge Card Connectors采用垂直顶部进入接口和可极化设计,有效提升连接的稳定性和抗干扰能力。
    - 兼容性强:这些连接器可以应用于各种电路板,特别是厚度不超过1.6毫米的电路板上。
    - 广泛适用性:通过支持多样的终端接口,该产品能够适应不同的电路设计需求。
    - 环保设计:符合RoHS和低卤素标准,满足环境保护的要求。

    4. 应用案例和使用建议


    此类Edge Card Connectors主要适用于各种需要进行电路板间高速数据传输的场合,例如工业自动化控制设备、通信基站设备等。为了更好地发挥其性能,建议在安装时确保电路板厚度控制在1.6毫米以内,并保持适当的清洁度以避免灰尘和污垢影响连接效果。

    5. 兼容性和支持


    这些Edge Card Connectors与Molex公司的2878、2478、2578等系列终端接口兼容。此外,如果需要获取更多关于该产品的详细信息或者有任何疑问,可以通过访问公司官网并联系客服来获得进一步的支持和服务。

    6. 常见问题与解决方案


    - Q: 为什么我需要定期检查我的连接器?
    - A: 定期检查有助于及时发现并解决问题,保证系统的正常运行。

    - Q: 如何判断连接器是否达到其最大电流承载能力?
    - A: 可以通过监测连接器的工作温度来判断,当温度异常升高时可能是超过了承载能力。

    7. 总结和推荐


    Edge Card Connectors凭借其高可靠性、广泛的适用性以及环保设计,在工业控制、通信等领域展现出显著的优势。因此,如果您正在寻找一款能够在严苛环境下保持高效工作的连接器,那么这款产品无疑是一个理想的选择。

0009016031参数

参数
长*宽*高 7.5946mm(宽度)*7.6mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装,袋装
