MEC1-120-02-L-D

产品分类: 卡边缘连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 边缘连接器, MEC1系列, 2行, 40路, 1mm 节距, 表面 安装, 母
供应商型号: SR-MEC1-120-02-L-D
供应商: 海外现货
标准整包数: 1

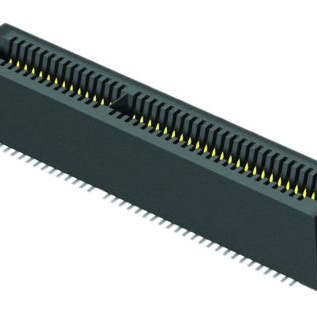

SAMTEC 卡边缘连接器 - 外壳 MEC1-120-02-L-D

MEC1-120-02-L-D概述


    产品简介


    MEC1系列是Samtec公司生产的迷你边缘卡插座(Mini Edge Card Socket),用于各种高密度连接应用。该系列产品提供多种型号,具有不同的引脚数和连接选项。它们主要用于高速数据传输,能够满足各种通信、计算机和工业控制领域的应用需求。这些插座的设计特别强调信号完整性,适用于需要高速、可靠连接的应用场景。

    技术参数


    - 针数和行数:每行可配置5至70个引脚。
    - 接触材料:铍铜(BeCu)。
    - 电镀选项:可以选择金闪镀或镀镍镀金。
    - 绝缘材料:黑色液晶聚合物(LCP)。
    - 工作温度范围:-55°C 至 +125°C。
    - 电流承载能力:每针2.2安培(两相邻针同时通电时)。
    - 电压等级:交流300伏。
    - 堆叠高度:9.04毫米(3 dB插入损耗下的额定值)。
    - 单端信号速率:5.5 GHz(11 Gbps)。
    - 差分信号速率:6.5 GHz(13 Gbps)。
    - 插拔深度:5.84毫米至8.13毫米。
    - RoHS合规性:符合RoHS标准。

    产品特点和优势


    1. 高性能信号传输:MEC1系列迷你边缘卡插座专为高速数据传输而设计,能够在高达5.5 GHz的单端信号速率和6.5 GHz的差分信号速率下保持优异的信号完整性。
    2. 广泛的应用适应性:无论是50Ω还是75Ω的应用,MEC1系列都可以根据客户需求进行定制化设计,保证广泛的适用性。
    3. 耐用性强:接触材料采用铍铜,具有良好的导电性和耐久性,能够承受高频次的插拔操作而不影响性能。
    4. 灵活性高:提供多种引脚数、电镀方式和其他可选配件,方便用户根据具体需求进行选择。

    应用案例和使用建议


    应用案例
    - 服务器和存储系统:MEC1系列的高速信号传输能力使其成为服务器和存储系统的理想选择。
    - 工业自动化:其宽泛的工作温度范围使得该系列插座能够适应工业环境中苛刻的条件。
    - 通讯设备:高速的数据传输要求使得该系列插座广泛应用于路由器、交换机等通讯设备中。
    使用建议
    - 焊接质量:确保焊盘表面经过镀金处理,可以提高焊接质量和长期可靠性。
    - 散热管理:高速信号传输会导致较高发热量,应考虑适当的散热措施,如增加散热片或增强散热气流。

    兼容性和支持


    MEC1系列迷你边缘卡插座与多种边缘卡板兼容,如1.60毫米(0.062英寸)厚度的卡片。厂商Samtec提供全面的技术支持和文档,包括详细的PCB布局指南和技术规格表。此外,还提供了锁紧夹(Locking Clip)等附加配件以增强连接稳定性。

    常见问题与解决方案


    - 问题1:插拔过程中出现卡顿现象。
    - 解决办法:检查是否有异物阻碍,确保插座和插头正确对齐,并适当润滑插针。
    - 问题2:信号传输质量不佳。
    - 解决办法:确认焊接质量良好,且PCB设计符合制造商的推荐布局。必要时请参考Samtec提供的测试数据进一步优化。

    总结和推荐


    MEC1系列迷你边缘卡插座凭借其高性能、高可靠性及广泛应用适应性,在通信、计算机和工业自动化等领域具有显著的竞争优势。通过其出色的信号传输能力和灵活的定制选项,能够满足大多数高端应用的需求。对于追求高性能、高稳定性的客户而言,MEC1系列无疑是一个值得信赖的选择。

MEC1-120-02-L-D参数

参数
长*宽*高 24.54mm(长度)*6.99mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
