首页  >  产品百科  >  ERM8-020-01-L-D-EM2-TR

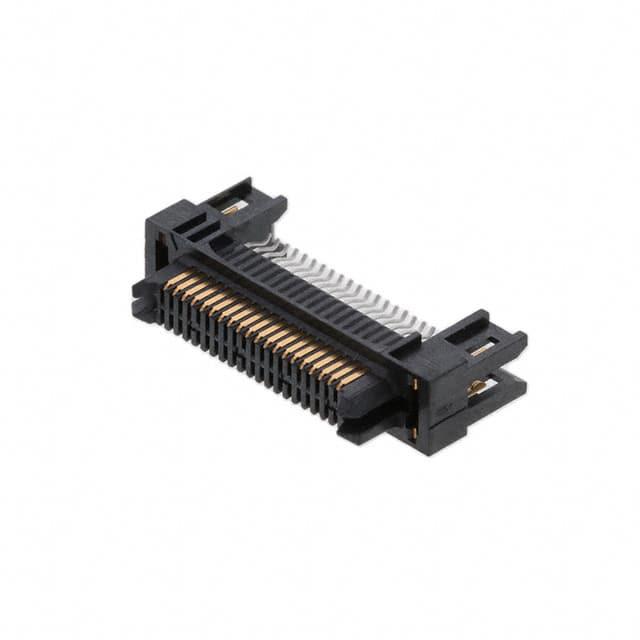

ERM8-020-01-L-D-EM2-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针, ERM8系列, 直角
供应商型号: 200-ERM802001LDEM2TR
供应商: Mouser
标准整包数: 1

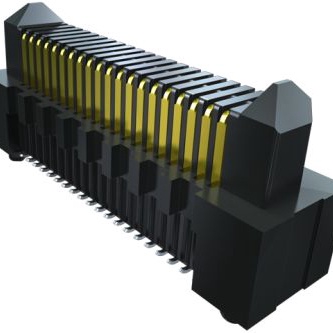

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-020-01-L-D-EM2-TR

ERM8-020-01-L-D-EM2-TR概述

    # 产品技术手册:高密度边缘速率终端组件

    产品简介


    本手册描述的是高密度边缘速率终端组件(ERM8-XXX-01-X-D-EMX-XXXX-XX),一款适用于高性能电子设备的模块化连接解决方案。该组件通过精密设计和高质量材料制造,旨在满足通信、数据存储、服务器和工业自动化等领域对高速信号传输的需求。它支持多种针位数量、尾部规格及板厚选择,提供高度灵活的设计适应性。
    主要功能
    - 支持高密度布局,可选针位数从5到100。
    - 提供单列或多列设计选项。
    - 支持差分对、夹持结构、屏蔽和防错等特殊功能。
    - 高质量材料保证卓越的电气性能和可靠性。
    应用领域
    该组件广泛应用于以下领域:
    - 数据中心服务器和存储设备。
    - 电信设备和网络交换机。
    - 工业自动化和测试设备。
    - 高性能计算(HPC)系统。

    技术参数


    以下为该组件的关键技术规格:
    | 参数类别 | 规格值 |

    | 针位数 | -005, -010, -011, ..., -100 |
    | 插针厚度 | 0.8mm |
    | 板厚 | 1.00mm (.039") 或 1.58mm (.062") |
    | 尾部样式 | -EM2 (1.58mm) 或 -EM4 (1.00mm) |
    | 基材 | LCP(UL94V-0),黑色 |
    | 绝缘体材料 | 黑色绝缘材料 |
    | 端子材料 | 磷青铜 |
    | 锁扣材料 | 贝氏铜(BeCu) |
    | 屏蔽材料 | 磷青铜 |
    | 表面处理 | Light Selective Gold/Matte Tin |
    工作环境
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:10%至90%非凝结
    - 工作电压:最高100V AC/DC
    - 最大推力:信号引脚 2.22N(0.5磅),焊盘引脚 4.45N(1磅)

    产品特点和优势


    1. 高密度布局:提供多达100个针位选项,适合需要紧凑空间的设备。
    2. 增强可靠性:锁扣和屏蔽设计确保连接稳定。
    3. 多功能集成:支持差分对、防错等功能,降低设计复杂度。
    4. 易用性:支持不同板厚和尾部样式,适配多种应用场景。
    5. 高性能材料:采用LCP和磷青铜等高性能材料,提升耐久性和电气性能。

    应用案例和使用建议


    应用案例
    - 在数据中心服务器中用于高速信号传输。
    - 在工业控制设备中实现可靠的数据接口。
    - 在医疗设备中作为关键信号连接组件。
    使用建议
    - 根据实际应用需求选择合适的针位数和尾部样式。
    - 确保安装过程中避免过度弯曲插针以保护组件完整性。
    - 结合客户具体尺寸和要求,定制化生产提高兼容性。

    兼容性和支持


    该组件支持多种电路板设计,并可通过不同包装形式(如带状包装、托盘包装)实现高效生产。Samtec公司提供全面的技术支持和售后服务,包括样品申请、定制开发和售后咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 确保安装时符合规定的插拔力标准。 |
    | 连接不稳定 | 检查锁扣和屏蔽结构是否正确安装。 |
    | 焊接不良 | 使用推荐的焊接工艺并检查焊点质量。 |

    总结和推荐


    综上所述,该高密度边缘速率终端组件以其高密度布局、多样化功能、优异性能和可靠耐用性,在电子设备领域具有显著的竞争优势。我们强烈推荐此产品用于需要高性能连接的应用场景,特别是在数据中心、工业控制和通信设备中。
    推荐指数:⭐⭐⭐⭐⭐
    适合人群:需要高可靠性、高密度连接的电子设备制造商。
    如果您对该产品有任何疑问或需要进一步支持,请随时联系Samtec官方客服。

ERM8-020-01-L-D-EM2-TR参数

参数
类型 Center Strip Contacts,Header
间距 800μm
排数 2
触头镀层
板上高度 -
针脚数 40pin
接合堆叠高度 -
触头镀层厚度 250nm
长*宽*高 25mm(长度)*12.95mm(高度)
安装方式 板安装,边缘安装,面板安装
零件状态 在售
包装方式 卷带包装

ERM8-020-01-L-D-EM2-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-020-01-L-D-EM2-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-020-01-L-D-EM2-TR ERM8-020-01-L-D-EM2-TR数据手册

ERM8-020-01-L-D-EM2-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.3475 ¥ 45.1864
25+ $ 4.4388 ¥ 37.5079
50+ $ 4.1256 ¥ 34.8613
125+ $ 3.9744 ¥ 33.5837
500+ $ 3.3705 ¥ 28.4807
1000+ $ 2.9505 ¥ 24.9317
2500+ $ 2.583 ¥ 21.8264
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.18
