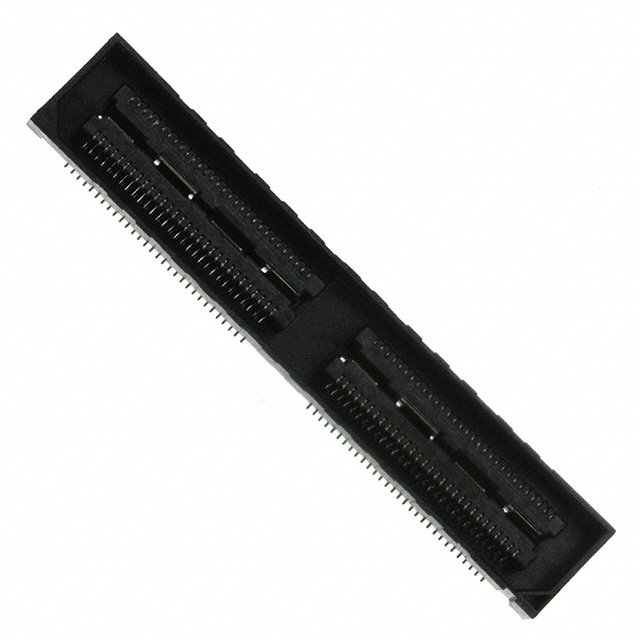

QSH-060-01-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排母 板对板, QSH系列, 直向, 表面贴装
供应商型号: SR-QSH-060-01-L-D-A
供应商: 海外现货
标准整包数: 1

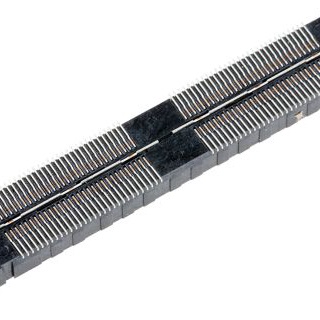

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-L-D-A

QSH-060-01-L-D-A概述


    产品简介


    产品名称:QTH/QSH系列高速连接器
    产品类型:高速背板连接器
    主要功能:支持高速信号传输,适用于各类高密度电路板间的连接需求。
    应用领域:广泛应用于通信设备、服务器、存储系统、工业控制等领域,特别适合需要高可靠性、大电流承载能力和耐温性的应用场景。

    技术参数


    | 参数 | 规格说明 |

    | 绝缘材料 | 液晶聚合物(Liquid Crystal Polymer) |
    | 接触材料 | 磷青铜(Phosphor Bronze) |
    | 镀层选项 | Au 或 Sn 覆盖 50 µ" (1.27 µm) Ni |
    | 电流容量 | 每个接触点 2 A(最多可同时供电两个接触点) |
    | 地平面电流容量 | 每个地平面 25 A |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 电压等级 | 175 VAC(5 mm 堆叠高度) |
    | 最大插拔循环次数 | 100 次 |
    | SMT 引脚共面性 | ≤0.10 mm(030-060);≤0.15 mm(090) |
    | 标准支持 | 符合 PISMO™ 1 标准 |

    产品特点和优势


    1. 高性能连接:支持高速信号传输,能够满足现代电子设备对数据速率的严格要求。
    2. 高可靠性:采用优质磷青铜材质和先进的镀层工艺,确保长时间使用下的稳定性。
    3. 宽温域适应:能够在极端环境下正常工作,适应严苛的工作条件。
    4. 多规格选择:提供多种引脚样式、排数及选项组合,满足多样化设计需求。
    5. 环保设计:完全符合 RoHS 和无铅焊接标准,绿色环保。

    应用案例和使用建议


    应用案例:
    1. 数据中心服务器:QTH/QSH系列连接器被广泛用于服务器主板之间的高速数据交换,其出色的电流承载能力使其非常适合此类应用场景。
    2. 工业自动化:在工厂自动化设备中,这些连接器用于机器间的数据通讯和电源分配。
    3. 医疗设备:为医疗影像设备提供稳定可靠的连接解决方案。
    使用建议:
    - 在设计时需考虑引脚布局与板间距匹配,以减少电磁干扰(EMI)。
    - 若需要更多堆叠层数,请联系厂商获取技术支持。
    - 使用前建议进行热冲击测试以验证连接器的长期稳定性。

    兼容性和支持


    - 兼容性:QTH连接器可与QSH系列适配器兼容,形成完整的连接解决方案。电缆侧兼容HQCD、HQDP系列产品。
    - 技术支持:Samtec公司提供详尽的技术文档和支持服务,包括在线资源访问(www.samtec.com)和技术咨询热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔后出现松动现象 | 确保安装正确并检查是否使用合适的紧固件 |
    | 电流传输不稳定 | 检查接触表面是否有氧化或其他污染物 |
    | 连接器过热 | 减少负载电流或改进散热设计 |

    总结和推荐


    综合评价:QTH/QSH系列高速连接器以其卓越的性能、广泛的适用性以及可靠的支持体系,在市场上具有很强的竞争优势。无论是对于需要高性能连接还是严苛工作环境的应用场景,这款产品都能完美胜任。
    推荐结论:强烈推荐给追求高性能、高可靠性的企业用户。特别是在需要高电流承载、宽温域适应和环保设计的场合,此产品无疑是一个理想的选择。如果您正在寻找一款能够满足未来技术发展的连接解决方案,那么QTH/QSH系列将是一个明智的投资。

QSH-060-01-L-D-A参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
长*宽*高 41.31mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
