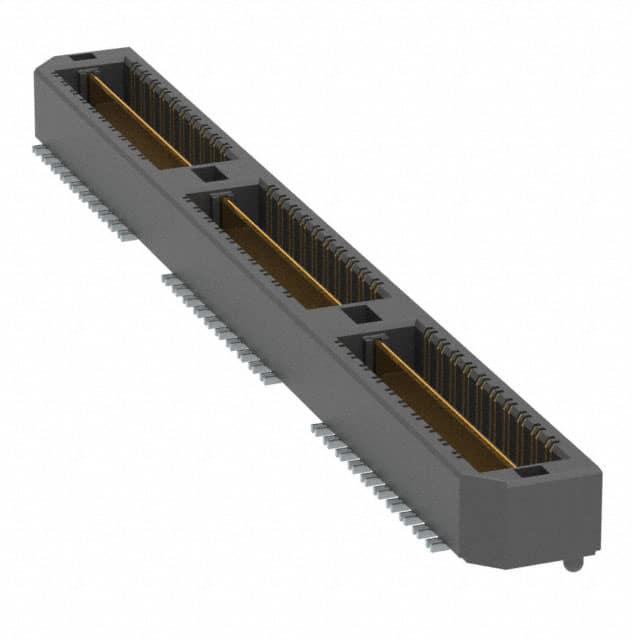

QTH-060-01-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: 3671245
供应商: 海外现货
标准整包数: 1

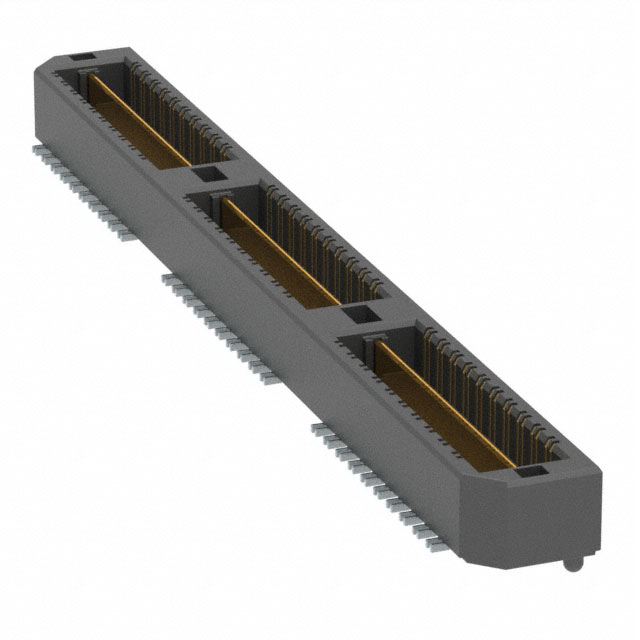

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-L-D-DP-A

QTH-060-01-L-D-DP-A概述


    产品简介


    本文介绍的是SAMTEC公司的一款高性能差分对终端组件,型号为QTH-30-XX-D-XX。这种组件主要用于电子设备中,通过提供稳定的电气连接来确保信号传输的质量。其主要功能在于支持高速数据传输和提高系统稳定性。应用领域包括计算机、通信设备、服务器和各类消费电子产品等。

    技术参数


    - 产品型号: QTH-30-XX-D-XX
    - 插针规格: 020, 040, 060, 080, 100(每行)
    - 接触区域镀层: 3µ" Selective Gold in Contact Area, Matte Tin on Tail (-F), 10µ" Selective Gold in Contact Area, Matte Tin on Tail (-L)
    - 引脚材质: 铜合金
    - 绝缘材料: LCP UL94V-0, 颜色:黑色
    - 封装方式: 托盘/带状卷绕/全卷包装
    - 最小推力: -01 & -02 引脚样式为6 OZ,-03 至 -09 引脚样式为8 OZ
    - 接地保持力: 最小1磅
    - 最大偏差: .002[0.05]
    - 材料: 0.5mm 差分对终端组件
    - 最大插入力: 视具体引脚样式而定
    - 最小拔出力: 6 OZ(-01 & -02),8 OZ(-03 至 -09)

    产品特点和优势


    - 高度可靠性: 使用高品质铜合金引脚,保证了长期使用的稳定性和耐久性。
    - 快速安装: 可选配对齐销和锁定夹,确保在复杂电路板上的精确安装。
    - 灵活的选项: 提供多种插针样式和封装选择,满足不同应用需求。
    - 高效的信号传输: 采用先进的材料和设计,确保高速数据传输的稳定性。
    - 易于维护: 具有标准化的维护流程和详细的指导文档,便于用户进行日常维护和故障排查。

    应用案例和使用建议


    该组件广泛应用于需要高速数据传输的应用场景,例如高性能服务器和通信设备。在设计时,可以将这些组件置于关键信号路径上以确保数据完整性。使用建议包括:
    - 严格遵循组装指南: 为了确保最佳性能,建议严格按照制造商提供的装配指南进行操作。
    - 检查插针对齐情况: 在装配过程中,要特别注意对齐销的位置,以确保插针正确安装。

    兼容性和支持


    - 兼容性: 本产品适用于各种标准电路板尺寸和类型,具有良好的通用性。
    - 技术支持: SAMTEC公司提供了全面的技术支持,包括在线文档、电话咨询和现场服务。

    常见问题与解决方案


    1. 问题: 插入力过高,难以手动装配。
    - 解决方法: 确认使用的引脚样式符合制造商推荐,必要时可联系技术支持寻求帮助。
    2. 问题: 接地保持力不足。
    - 解决方法: 检查是否正确安装了所有对齐销和锁定夹,确保所有接地部分紧密贴合。

    总结和推荐


    QTH-30-XX-D-XX是一款高性能的差分对终端组件,适用于需要高速数据传输的应用场景。其独特的设计和灵活的配置选项使其在市场上具有较高的竞争力。鉴于其可靠的性能和广泛的应用范围,我们强烈推荐这款产品给需要稳定信号传输和高可靠性的电子工程师和设计师。

QTH-060-01-L-D-DP-A参数

参数
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
长*宽*高 60mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-01-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-L-D-DP-A QTH-060-01-L-D-DP-A数据手册

QTH-060-01-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
