QTH-060-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: SR-QTH-060-01-F-D-A
供应商: 海外现货
标准整包数: 1

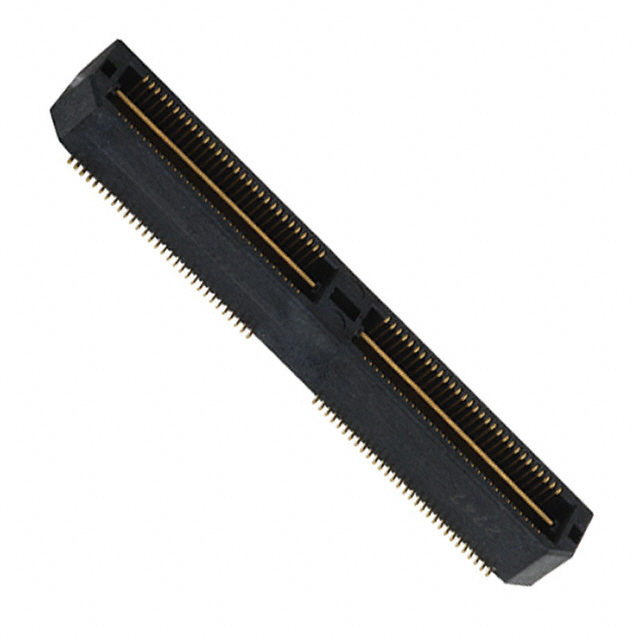

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-F-D-A

QTH-060-01-F-D-A概述


    产品简介


    产品类型
    本产品为QTH-30系列的双排高密度终端装配件(QTH-30-XX-D-XX-A),采用T-1G1-XX-X插针类型,特别适用于多种电子设备中的信号和接地连接需求。
    主要功能
    QTH-30系列设计用于提供可靠的信号传输和接地功能。它支持多种排间距规格和引脚长度选择,确保良好的电气连接性和机械稳定性。该系列产品适用于各种高科技应用领域,如通信设备、计算机网络、医疗仪器等。
    应用领域
    广泛应用于电信、数据中心、工业自动化、医疗设备、航空航天及军事系统等领域,特别是在需要高密度连接和可靠信号传输的场合。

    技术参数


    - 型号规格: QTH-30-XX-D-XX-A,具体型号由不同的位置数、行间距和选项组合而成。
    - 位置数: 可选范围为-030、-060、-090、-120、-150(每行)。
    - 行间距: 支持单排和双排配置。
    - 镀层规格: -F: 3 µ'' 选择性金镀层,表面锡镀层;-L: 10 µ'' 选择性金镀层,表面锡镀层;-H: 30 µ'' 金镀层,3 µ'' 金镀层在尾部;-C: 50 µ'' 选择性金镀层,表面锡镀层。
    - 引脚长度: 可选长度范围从0.1680英寸到1.1511英寸。
    - 其他选项: 包括对准销(-A)、摩擦锁(-FL)、锁定夹(-LC)、导轨(-GP)、插卡(-TR)等。

    产品特点和优势


    - 高密度连接: 设计上可以实现更高的信号密度,满足现代电子设备的小型化需求。
    - 可靠连接: 通过精心选择的材料和先进的制造工艺,保证了高稳定性和长期可靠性。
    - 多功能选项: 提供多种引脚长度、行间距及镀层选项,灵活适应不同应用场景。
    - 兼容性强: 与市场上主流的电子产品兼容,易于集成到现有系统中。

    应用案例和使用建议


    - 应用场景: 在5G通信基站、高性能服务器机柜、复杂医疗器械等领域广泛应用。
    - 使用建议: 在实际安装过程中,确保正确的引脚长度和行间距配置以避免短路或连接不良。同时,根据应用场景选择合适的镀层规格以确保最佳性能。

    兼容性和支持


    - 兼容性: 与多种插接系统兼容,便于系统集成。
    - 支持和服务: SAMTEC公司提供全面的技术支持和售后服务,确保用户能充分利用产品的所有功能并解决可能出现的问题。

    常见问题与解决方案


    - 问题: 引脚弯曲或损坏。
    - 解决方案: 检查引脚长度是否正确,必要时更换符合要求的新部件。
    - 问题: 连接松动或不稳定。
    - 解决方案: 确认锁紧装置是否牢固,若不稳固,可考虑添加额外的固定措施。

    总结和推荐


    QTH-30系列的双排高密度终端装配件凭借其出色的性能、多样化的配置选项及广泛的适用性,在众多电子设备制造商中获得了高度评价。该产品不仅能满足当前市场的需求,还具备面向未来发展的潜力。因此,对于那些寻求高品质、高性能连接解决方案的用户来说,QTH-30系列是一个理想的选择。

QTH-060-01-F-D-A参数

参数
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-F-D-A QTH-060-01-F-D-A数据手册

QTH-060-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
48+ $ 6.5 ¥ 55.445
144+ $ 5.9 ¥ 50.327
288+ $ 5.4625 ¥ 46.5951
528+ $ 5.3625 ¥ 45.7421
1056+ $ 4.95 ¥ 42.2235
2544+ $ 4.5375 ¥ 38.7049
5040+ $ 4.1125 ¥ 35.0796
库存: 144
起订量: 48 增量: 1
交货地:
最小起订量为:48
合计: ¥ 2661.36
