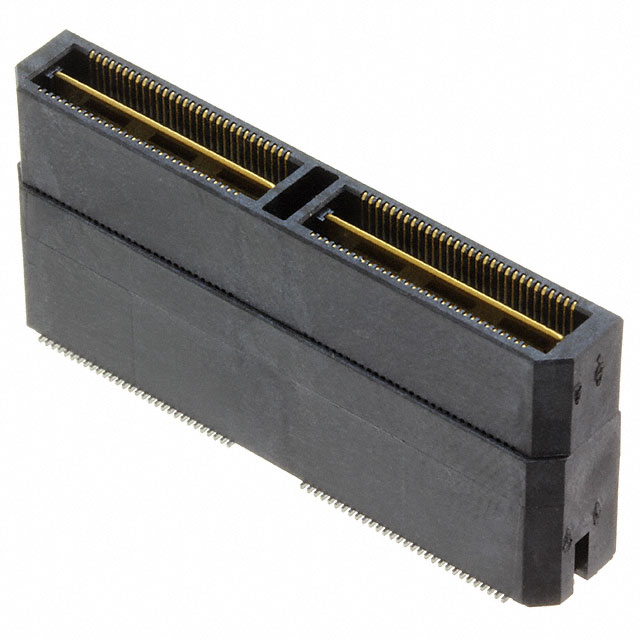

QTH-060-05-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: SAM10673-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-05-L-D-A

QTH-060-05-L-D-A概述


    产品简介


    QTH系列双排高密度终端装配是一种创新的电子元器件,主要用于提高电路板上的连接可靠性。这些终端具有多种引脚选项和锁定机制,适用于各种工业自动化、电信和消费电子产品中。主要功能包括高密度布线、可靠的电气连接和便于自动化组装。其广泛应用领域涵盖了汽车电子、通信设备、医疗仪器以及航空航天等行业。

    技术参数


    - 引脚数:-030, -060, -090, -120, -150(每行)
    - 包装选项:-TR(带状和卷盘),-FR(全卷带装),-BLANK(托盘)
    - 插针规格:-01到-10(具体尺寸见图纸)
    - 材料:绝缘体为UL94V-0等级的黑颜色聚酰亚胺,终端和接地平面为磷青铜
    - 工作温度范围:暂无具体数据,但根据常见规格,一般应在-40°C至+85°C之间
    - 接触力:最小推出力为6盎司(-01与-02引脚),8盎司(-03至-10引脚)
    - 电镀选项:可选择不同的金层厚度(3µ'', 10µ'', 30µ'', 50µ''),表面处理为选择性金镀和雾面锡尾镀

    产品特点和优势


    - 高密度设计:能够实现更高的引脚密度,满足现代电子产品小型化的需求。
    - 可靠连接:采用多种锁定和对齐机制确保稳定的电气连接,降低因震动导致的松动风险。
    - 灵活的定制选项:提供多种引脚风格和安装方式,以适应不同的应用场景。
    - 易于组装:适合自动化生产流程,减少人工成本和提高生产效率。

    应用案例和使用建议


    - 汽车电子:在汽车ECU模块中,QTH系列可以作为关键的信号传输接口,提升系统的稳定性和可靠性。
    - 电信设备:对于服务器和交换机等高密度电路板的应用,QTH系列能够有效增加端口密度,提高系统容量。
    - 医疗仪器:由于医疗设备要求高精度和稳定性,QTH系列的高密度和可靠性使其成为理想的选择。
    使用建议:
    - 在使用QTH系列时,需特别注意连接时的应力分布,避免过大的外力导致引脚损坏。
    - 定期检查电路板上的连接点,确保没有松动或腐蚀现象,以保持最佳性能。

    兼容性和支持


    - 兼容性:与QSH-D-GP等系列组件相兼容,但在某些特定配置下可能需要额外考虑。
    - 厂商支持:Samtec公司提供了详尽的技术文档和支持服务,针对新应用需求还专门设置了联络部门。

    常见问题与解决方案


    1. 问:引脚容易损坏怎么办?
    - 答:在设计电路板时,应增加适当的保护措施,并使用符合标准的装配工具进行操作。
    2. 问:如何避免连接点氧化?
    - 答:选用合适的电镀工艺,如选择性金镀,并定期清洁和维护电路板。
    3. 问:如何识别正确的引脚数?
    - 答:请参考产品型号命名规则或图纸,以确认所需的引脚数量。

    总结和推荐


    综上所述,QTH系列双排高密度终端装配以其紧凑的设计、可靠的连接和灵活的定制能力,成为众多高端应用的理想选择。无论是追求极致空间利用的便携设备,还是要求高度稳定性的工业控制系统,QTH系列都表现出色。因此,强烈推荐在您的设计项目中采用这一先进的电子元器件。

QTH-060-05-L-D-A参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 18.24mm
针脚数 120pin
接合堆叠高度 19mm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-060-05-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-05-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-05-L-D-A QTH-060-05-L-D-A数据手册

QTH-060-05-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
