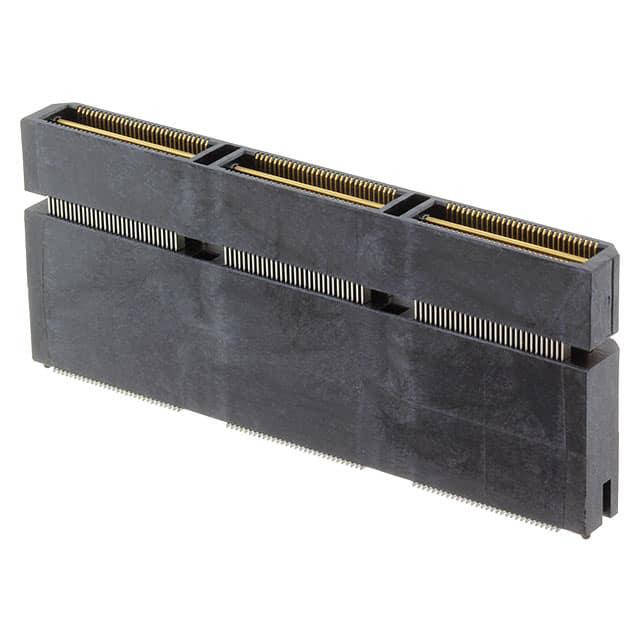

QTH-090-07-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针, QTH系列, 直角, 表面
供应商型号: SAM11640-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-07-F-D-A

QTH-090-07-F-D-A概述

    电子元器件产品技术手册
    本手册详细介绍了Samtec公司生产的高密度双排终端组件(High Density Double Row Terminal Assemblies),特别是一款名为QTH-30-XX-X-D-XX的型号。此产品适用于多种电子设备和系统,尤其是在高速信号传输、电源管理及接口连接等方面表现出色。

    产品简介


    QTH-30-XX-X-D-XX是一种用于电子设备和系统的高密度双排终端组件。这类组件主要用于连接电路板之间的信号路径和电源线,能够实现高效、可靠的电气连接。它的主要应用领域包括电信设备、数据存储系统、网络通信设备等。

    技术参数


    - 产品型号:QTH-30-XX-X-D-XX
    - 尺寸规格:
    - 间距:根据型号不同,通常为0.099英寸至0.156英寸
    - 引脚直径:0.012英寸至0.038英寸
    - 材料:
    - 绝缘体:UL94V-0等级LCP,黑色
    - 端子及接地平面:磷青铜
    - 性能参数:
    - 最小推出力:对于-01与-02型号为6盎司,对于-03至-10型号为8盎司
    - 推荐焊接温度范围:215°C 至 260°C
    - 工作温度范围:-40°C 至 +85°C
    - 接触电阻:< 20 mΩ
    - 包装选项:
    - 盘装
    - 带卷式封装

    产品特点和优势


    QTH-30-XX-X-D-XX终端组件具有以下显著特点和优势:
    - 高密度设计:通过紧凑的布局和优化的引脚间距,提高了空间利用率,非常适合对空间要求高的应用场合。
    - 出色的可靠性:采用磷青铜材质的端子提供了良好的导电性和耐腐蚀性,确保长期稳定的工作表现。
    - 多样化的连接选项:提供多种不同的锁定、固定和导向装置,以适应不同应用场景的需求,提高装配效率和可靠性。
    - 广泛的温度适应性:能够在极端温度环境下正常工作,适用于工业控制、医疗设备等多种环境。

    应用案例和使用建议


    在实际应用中,QTH-30-XX-X-D-XX可用于电信设备、数据中心、网络基础设施等领域。例如,在一个高速数据传输的应用中,可以使用这种组件连接两个信号板,保证信号传输的稳定性和准确性。
    - 使用建议:
    - 在安装前,确保所有引脚和接触面干净无污,以减少接触电阻。
    - 根据应用需求选择合适的包装方式,如盘装适合手动组装,带卷式封装则适合自动化生产线。
    - 在进行焊接时,注意控制温度,避免过热导致的损坏。

    兼容性和支持


    该产品具有广泛的兼容性,可与多种电子设备和系统集成。此外,Samtec公司还提供了详尽的技术支持和服务,包括在线资源、电话技术支持等,确保用户能够顺利部署和使用这些组件。

    常见问题与解决方案


    - 问题:焊接后发现引脚出现变形或断裂。
    - 解决方案:检查焊接温度和时间是否符合规范;使用专用工具辅助焊接,避免直接用手操作。
    - 问题:连接后出现接触不良。
    - 解决方案:清洁连接点,重新焊接或更换损坏部件。

    总结和推荐


    总体来看,QTH-30-XX-X-D-XX是一款高性能的高密度双排终端组件,凭借其卓越的设计和优良的品质,在多个关键领域表现出色。它不仅满足了现代电子设备对小型化和高性能的要求,还具备优秀的可靠性和广泛的适用性。因此,我们强烈推荐这一产品给需要高密度、高可靠性的连接解决方案的用户。

QTH-090-07-F-D-A参数

参数
针脚数 180pin
接合堆叠高度 25mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 24.23mm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-090-07-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-07-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-07-F-D-A QTH-090-07-F-D-A数据手册

QTH-090-07-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.1832 ¥ 185.6457
10+ $ 21.5332 ¥ 180.206
25+ $ 20.9801 ¥ 175.5774
50+ $ 19.9697 ¥ 167.1211
100+ $ 17.0275 ¥ 142.4989
250+ $ 14.5078 ¥ 121.4124
500+ $ 12.8794 ¥ 107.7841
库存: 65
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 185.64
