ERM8-010-08.0-S-DV-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距20p双排排针, ERM8系列, 垂直
供应商型号: 200-ERM8010080SDVKTR
供应商: Mouser
标准整包数: 1

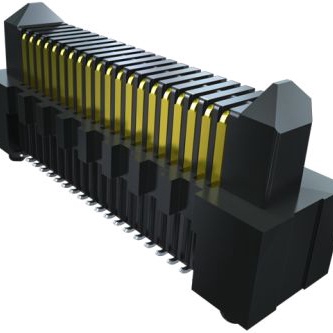

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-010-08.0-S-DV-K-TR

ERM8-010-08.0-S-DV-K-TR概述


    产品简介


    产品名称:ERM8-XXX-XX.X-XXX-DV-XXXX-XX
    ERM8系列是高性能边缘速率终端组件,专为电信、数据通信和工业控制应用设计。该系列产品提供多种排数和间距选项,能够适应不同的连接需求。ERM8系列产品凭借其出色的电气特性和紧凑的设计,在高速信号传输和电源分配方面表现出色。

    技术参数


    - 位数(每行):-005, -010, -011, -013, -020, -025, -030, -035, -040, -049, -050, -060, -070, -075, -100(仅限-09.0引脚样式)
    - 引脚样式:-02.0(2mm)、-03.0(3mm)、-05.0(5mm)、-08.0(8mm)、-09.0(9mm)
    - 电镀规格:
    - -L:接触区域10µ"轻选择金,尾部覆锡
    - -S:接触区域30µ"选择金,尾部覆锡
    - -STL:接触区域30µ"选择金,尾部含锡铅合金(90/10±5%)
    - -DV:双垂直排列
    - 其他规格:
    - -K:聚酰亚胺膜垫(见图2,页3)
    - -DS:差分对(热插拔),仅限-05.0引脚样式
    - -L:闩锁,仅限-03.0、-05.0和-09.0引脚样式
    - -S:屏蔽(见图8,页5),仅限-02.0、-03.0、-05.0和-09.0引脚样式
    - -EGP:延长导柱(见图5,页3),仅限-05.0引脚样式
    - -EGPS:延长导柱屏蔽,仅限-05.0和-09.0引脚样式
    - -DSP:-DS与-EGP组合(仅限-13和-25位)
    - -DSS:-DS与-EGPS组合(仅限-10和-25位)
    - -P:贴装焊盘,仅限-02.0、-03.0和-05.0引脚样式
    - -TR:带卷封装(见注7和9)

    产品特点和优势


    - 高性能:高可靠性、低信号损耗、出色的电气性能。
    - 灵活性:提供多种排数和间距选项,可满足不同应用场景的需求。
    - 兼容性:支持多种引脚样式和选项,便于集成到现有系统中。
    - 耐用性:采用磷青铜材料制造,确保长期稳定性能。
    - 易于安装:配备贴装焊盘,简化了自动化生产和安装过程。

    应用案例和使用建议


    应用场景:
    - 电信基础设施:用于交换机和路由器之间的高速信号传输。
    - 数据中心:实现服务器间的数据交换和电源分配。
    - 工业控制:用于自动化控制系统中的传感器和执行器之间的连接。
    使用建议:
    - 在使用过程中,确保引脚样式与电路板的设计匹配,以避免兼容性问题。
    - 使用合适的焊接工艺和工具,确保焊点的质量和可靠性。
    - 定期检查连接器的状态,及时更换损坏或磨损严重的部件。

    兼容性和支持


    - 兼容性:该产品与其他电子元件高度兼容,能够轻松集成到现有的电路设计中。
    - 技术支持:Samtec公司提供全面的技术支持服务,包括产品咨询、设计指导和售后维护。

    常见问题与解决方案


    问题1:焊接时焊点质量不佳。
    解决方案:确保焊接温度和时间合适,使用适当的助焊剂,并保持焊点清洁。
    问题2:连接器在使用过程中出现松动。
    解决方案:检查连接器的安装是否牢固,必要时重新安装并固定。
    问题3:无法正确识别信号。
    解决方案:检查引脚布局是否正确,确认信号线和接地线的连接没有错误。

    总结和推荐


    综合评估:
    - 优点:高性能、灵活配置、耐用性和易于安装。
    - 推荐度:强烈推荐,特别适用于需要高速信号传输和高可靠性的应用场合。
    结论:ERM8系列产品是一款卓越的电子元器件,凭借其出色的技术参数和广泛的应用范围,在众多行业领域内都表现出色。如果您正在寻找一种能够在复杂环境中保持稳定性能的解决方案,ERM8系列产品无疑是最佳选择。

ERM8-010-08.0-S-DV-K-TR参数

参数
触头镀层
板上高度 8.91mm
针脚数 20pin
接合堆叠高度 10mm,12mm,15mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
长*宽*高 14mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
