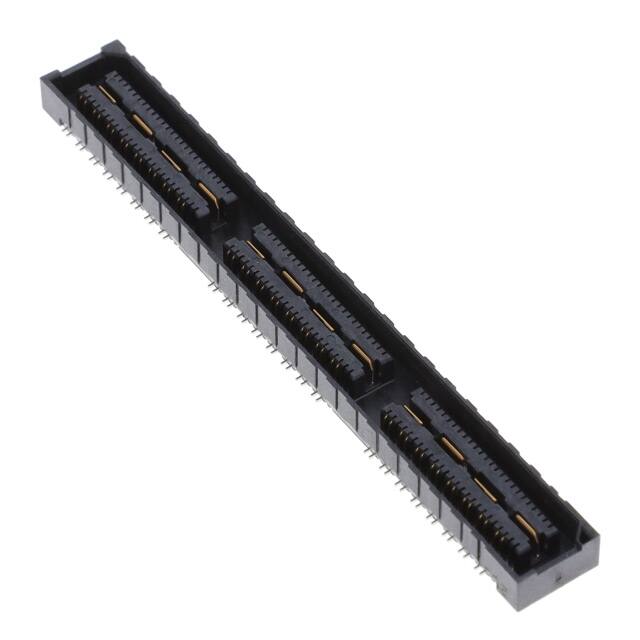

QSS-048-01-L-D-DP

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 640μm 2 96pin 5mm 3.63mm 250nm 金 SMD,P=0.64mm 贴片安装
供应商型号: 200-QSS04801LDDP
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSS-048-01-L-D-DP

QSS-048-01-L-D-DP概述

    QSS 系列电子元器件技术手册

    1. 产品简介


    QSS系列电子元器件是由SAMTEC公司生产的一类高可靠性、高性能的连接器产品。主要应用于计算机、通信设备、工业自动化控制、消费电子等多个领域。该系列产品包括QSS–032–01–F–D–DP、QSS–016–01–L–D–DP和QSS–048–01–L–D–DP–LC等多种型号,具有不同的引脚数量和配置,满足不同应用场景的需求。

    2. 技术参数


    - 引脚间距:标准型号的引脚间距为0.025英寸(0.635毫米);双引脚之间的间距为0.050英寸(1.27毫米)。
    - 公差:直径公差范围为0.035到0.075英寸(0.89至1.905毫米);长度公差范围为0.295到0.315英寸(7.49至8.00毫米)。
    - 锁紧机制:提供可选的对齐销或锁定夹,以确保连接稳定。
    - 镀层:标准镀层为金镀层(Au),厚度可达10微英寸(0.25微米)。
    - 工作温度:最大加工温度为230℃,持续60秒。
    - 焊接要求:表面贴装的引脚平面度应小于0.10毫米(0.004英寸)。
    - 绝缘材料:采用液晶聚合物(LCP)制成。
    - 接触材料:使用磷青铜作为接触材料。
    - 电流承载能力:目前正在进行测试。

    3. 产品特点和优势


    - 结构设计:独特的集成接地平面设计,可以显著提高信号完整性,减少电磁干扰。
    - 多种选项:提供多种配置和镀层选项,适用于不同的使用环境。
    - 可靠性能:通过严格的制造工艺保证产品的耐用性和稳定性。
    - 高密度设计:可以实现更高的引脚密度,适应小型化和高性能的需求。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于服务器、路由器、交换机等网络通信设备,也适用于医疗设备、汽车电子等领域。
    - 使用建议:
    - 信号完整性:建议使用嵌入式接地平面的PCB布局,以改善电气性能。
    - 焊接过程:在焊接过程中要严格控制温度,避免因过热导致产品损坏。
    - 机械稳固:根据具体应用场景选择合适的锁紧机制,确保连接稳固。

    5. 兼容性和支持


    - 兼容性:QSS系列连接器与QTS系列连接器相匹配,可实现兼容使用。
    - 技术支持:SAMTEC公司提供全面的技术支持和售后服务,确保客户能够快速解决问题。

    6. 常见问题与解决方案


    - 问题一:连接器引脚平面度超出允许范围。
    - 解决方案:重新检查焊接工艺,确保引脚平面度符合标准。
    - 问题二:产品安装后无法正常导通。
    - 解决方案:检查安装步骤是否正确,确认引脚未被物理损伤。

    7. 总结和推荐


    QSS系列连接器以其独特的设计和优异的性能,在多个应用领域展现出卓越的表现。其强大的兼容性和广泛的适用性使其成为电子元器件领域的首选之一。我们强烈推荐在需要高性能连接器的应用场景中使用QSS系列连接器。为了确保最佳效果,请务必参考官方技术手册并遵循推荐的安装和使用方法。

QSS-048-01-L-D-DP参数

参数
类型 Differential Pair Array,Female
间距 640μm
排数 2
触头镀层
板上高度 3.63mm
针脚数 96pin
接合堆叠高度 5mm
触头镀层厚度 250nm
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSS-048-01-L-D-DP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-048-01-L-D-DP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSS-048-01-L-D-DP QSS-048-01-L-D-DP数据手册

QSS-048-01-L-D-DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.5575 ¥ 97.6609
10+ $ 10.2924 ¥ 86.9708
25+ $ 9.8496 ¥ 83.2291
96+ $ 9.2556 ¥ 78.2098
288+ $ 7.5705 ¥ 63.9707
528+ $ 6.4155 ¥ 54.211
1008+ $ 5.3655 ¥ 45.3385
库存: 96
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 97.66
