LPAM-40-01.0-L-06-2-K-TR

厂牌: SAMTEC
产品描述: Array,Male Pins 1.27mm 6 240pin 4mm,4.5mm 3.68mm 250nm 金 贴片安装 57.56mm(长度)*10.72mm(高度)
供应商型号: 200-LPAM40010L062KTR
供应商: Mouser
标准整包数: 1

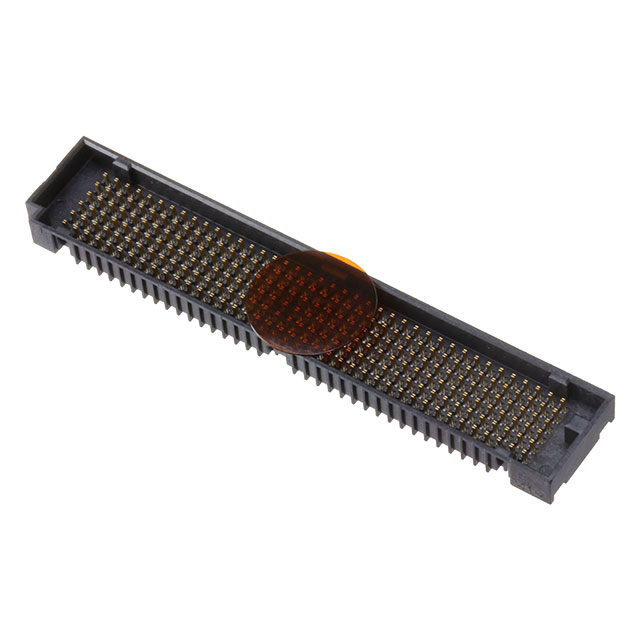

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) LPAM-40-01.0-L-06-2-K-TR

LPAM-40-01.0-L-06-2-K-TR概述


    产品简介


    产品类型:LPAM终端阵列装配组件
    主要功能:LPAM终端阵列装配组件是一种高度集成的连接解决方案,适用于多种电子设备中的信号传输和电源分配。它由铜合金终端和黑色彩色绝缘体组成,可支持多种排数配置(4行到10行)。该组件主要用于提供稳定可靠的电连接,广泛应用于通信设备、计算机系统、工业自动化控制等领域。
    应用领域:
    - 通信设备
    - 计算机系统
    - 工业自动化
    - 军事和航空航天设备

    技术参数


    - 尺寸规格:
    - 引脚间距:0.5mm
    - 引脚长度:1.0mm, 1.5mm(可选)
    - 总宽度:0.112英寸(2.84mm)
    - 材料规格:
    - 绝缘体:LCP,黑色
    - 终端:铜合金
    - 表面处理:镀金,金层厚度为10µ"或30µ"
    - 电气特性:
    - 焊料成分:Tin 63%/Lead 37% 或 Tin 95.5%/Silver 3.8%/Copper 0.7%
    - 推出力:≥0.25磅(1.11牛顿)
    - 兼容性:
    - 可通过TPA&REEL包装,具体选项请参考相关注释。
    - 包装规格:
    - 一盘带1000个终端组件,可根据需求选择全卷或带装包装。

    产品特点和优势


    产品特点:
    - 高密度设计,支持最多10行引脚排列。
    - 使用高品质的LCP材料作为绝缘体,具有优异的耐高温和阻燃性能。
    - 铜合金终端表面经过精细处理,确保长期稳定的工作性能。
    - 多种引脚长度选项,适应不同应用需求。
    - 兼容多种封装方式,方便安装和运输。
    产品优势:
    - 极高的接触可靠性,确保信号传输的质量和稳定性。
    - 轻松适配于多种不同的PCB布局和应用环境。
    - 优异的环境适应能力,能够应对恶劣的使用条件。

    应用案例和使用建议


    应用案例:
    在通信设备中,LPAM终端阵列装配组件被广泛应用于主板和信号板之间的连接。它能够在保证高速数据传输的同时,有效减少信号干扰和损失。在工业自动化控制系统中,这种组件也被用于传感器信号的收集和远程设备的控制。
    使用建议:
    - 在焊接过程中要严格按照焊接温度和时间要求进行,以避免对终端产生热损伤。
    - 对于高密度的应用场景,应特别注意焊点之间的间隔,防止焊接过程中发生短路现象。
    - 安装时需确保引脚正确插入,且无扭曲变形,以确保良好的电接触性能。
    - 在使用过程中应注意环境湿度,以防引脚氧化影响电连接性能。

    兼容性和支持


    兼容性:LPAM终端阵列装配组件采用标准化设计,可以与其他标准连接器兼容,如常见的2.54mm排针接口等。
    支持和服务:
    - SAMTEC公司提供详尽的技术文档和在线支持服务,帮助用户更好地理解和使用该组件。
    - 如有需要,还可提供定制化的设计咨询和技术培训。

    常见问题与解决方案


    - Q1: 在焊接过程中发现部分引脚损坏。
    A1: 确保按照正确的焊接参数进行操作,如果仍然存在问题,检查焊接设备是否稳定,并重新调整参数。
    - Q2: 使用过程中出现接触不良。
    A2: 首先确认是否所有引脚都正确插入,如有异常及时更换新的终端阵列装配组件。其次,检查焊接质量和引脚表面是否有氧化层。
    - Q3: 在安装过程中引脚发生弯曲或变形。
    A3: 小心处理引脚,在安装时使用适当的工具以避免物理损伤。如有必要,可先预弯成所需形状再进行安装。

    总结和推荐


    总结:
    LPAM终端阵列装配组件是一款多功能、高性能的连接解决方案,凭借其高密度设计、优质的材料和优异的性能,使其在多个应用领域中表现卓越。无论是对于电信设备、计算机系统还是工业自动化控制,该组件均能提供可靠稳定的电连接,满足多样化的需求。
    推荐:
    鉴于其广泛的应用范围和出色的产品性能,我们强烈推荐LPAM终端阵列装配组件用于各类电子设备的设计和制造中。SAMTEC公司的专业支持和优质服务也使得该产品更加值得信赖。

LPAM-40-01.0-L-06-2-K-TR参数

参数
触头镀层
板上高度 3.68mm
针脚数 240pin
接合堆叠高度 4mm,4.5mm
触头镀层厚度 250nm
类型 Array,Male Pins
间距 1.27mm
排数 6
长*宽*高 57.56mm(长度)*10.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LPAM-40-01.0-L-06-2-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LPAM-40-01.0-L-06-2-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC LPAM-40-01.0-L-06-2-K-TR LPAM-40-01.0-L-06-2-K-TR数据手册

LPAM-40-01.0-L-06-2-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.6455 ¥ 223.5557
10+ $ 23.9328 ¥ 200.7962
25+ $ 23.0256 ¥ 193.1848
50+ $ 21.3408 ¥ 179.0493
100+ $ 17.829 ¥ 149.5853
325+ $ 15.162 ¥ 127.2092
库存: 168
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 223.55
