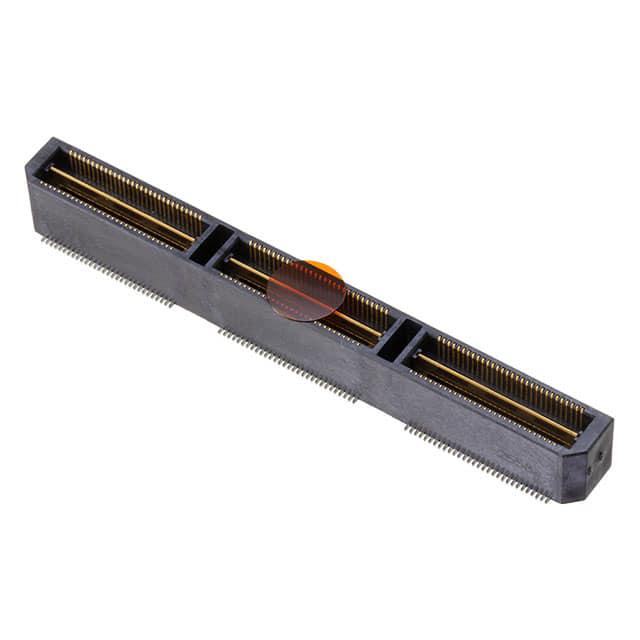

QTH-090-02-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针, QTH系列, 直角, 表面
供应商型号: 3665448
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-02-L-D-A-K-TR

QTH-090-02-L-D-A-K-TR概述


    产品简介


    本文介绍了SAMTEC公司的QTH系列双排高密度终端组装产品。该系列产品设计用于多种应用领域,包括计算机、通信设备、消费电子产品、工业控制及医疗设备等。QTH系列因其独特的结构设计和优异的性能,广泛应用于信号传输、电源分配及连接模块等领域。

    技术参数


    - 产品型号: QTH-XXX-XX-X-D-XXX-XX-X-XX
    - 引脚位置: -030, -060, -090, -120, -150(每行)
    - 行规格: 双行(-D选项)
    - 镀层规格:
    - -F: 3 µ''选择性金在接触区,尾部为磨砂锡
    - -L: 10 µ''选择性金在接触区,尾部为磨砂锡
    - -H: 30 µ''金在接触区,3 µ''金在尾部
    - -C: 50 µ''选择性金在接触区,尾部为磨砂锡
    - 引脚样式:
    - -01: 0.1680[4.267]
    - -02: 0.2861[7.264]
    - -03: 0.4043[10.269]
    - -04: 0.6001[15.246]
    - -05: 0.7181[18.240]
    - -06: 0.8361[21.237]
    - -07: 0.9542[24.237]
    - -08: 1.1511[29.238]
    - -09: 0.5224[13.269]
    - -10: 0.5618[14.269]
    - 包装选项: -TR(带卷和料盘),-FR(全卷带料盘)

    产品特点和优势


    QTH系列终端组装产品具有以下几个显著特点和优势:
    1. 高密度连接: 双排设计使得产品能够在有限的空间内实现更多的信号传输,提高了空间利用率。
    2. 多种镀层选项: 提供不同厚度的金镀层选择,可以根据具体应用场景选择最合适的材料。
    3. 机械锁紧机制: 提供多种锁定和定位选项,如摩擦锁定(-FL)、卡扣锁定(-LC)和引导销(-GP),确保连接稳固可靠。
    4. 材料优良: 绝缘体材料采用UL94V-0等级的LCP,颜色为黑色;终端和接地平面材料采用磷青铜,提供了良好的机械和电气性能。
    5. 兼容性强: 支持不同的引脚样式和数量,满足多样化的设计需求。

    应用案例和使用建议


    应用案例:
    QTH系列广泛应用于各种高科技产品中,例如服务器、交换机、路由器等数据中心设备。此外,在工业自动化设备和医疗设备中也有广泛应用。
    使用建议:
    1. 环境适应性: 确保产品安装环境的温度和湿度符合手册要求,以避免因环境因素导致的产品失效。
    2. 维护保养: 定期检查连接部位,确保没有氧化或其他杂质影响信号传输质量。
    3. 组装精度: 在组装过程中要严格按照手册提供的步骤进行操作,尤其是对于引脚定位和锁定机构的设置。

    兼容性和支持


    QTH系列产品与其他品牌的同类产品相比具有高度兼容性。用户可以根据具体需要选择适合的连接方式。SAMTEC公司提供全面的技术支持和服务,包括设计咨询、样品提供、快速响应的售后支持等。

    常见问题与解决方案


    常见问题:
    1. 连接不稳定: 检查锁定机制是否正确安装,确认所有部件紧密贴合。
    2. 信号传输异常: 清理接触点上的氧化物或杂质,更换磨损的引脚。
    解决方案:
    - 连接不稳定: 检查并调整锁紧机构,确保所有部件无松动。
    - 信号传输异常: 使用适当的清洁剂清理接触点,如有必要可更换新的终端组件。

    总结和推荐


    QTH系列双排高密度终端组装产品凭借其高效能、多样的镀层选择和强大的锁定机制,在多种高端应用中表现出色。考虑到其广泛的适用范围和优异的性能,强烈推荐用于各类高科技设备的信号传输和电源分配系统中。如果您正在寻找一种可靠且灵活的连接解决方案,QTH系列产品无疑是您的最佳选择。

QTH-090-02-L-D-A-K-TR参数

参数
排数 2
触头镀层
板上高度 7.26mm
针脚数 180pin
接合堆叠高度 8mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-090-02-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-02-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-02-L-D-A-K-TR QTH-090-02-L-D-A-K-TR数据手册

QTH-090-02-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
