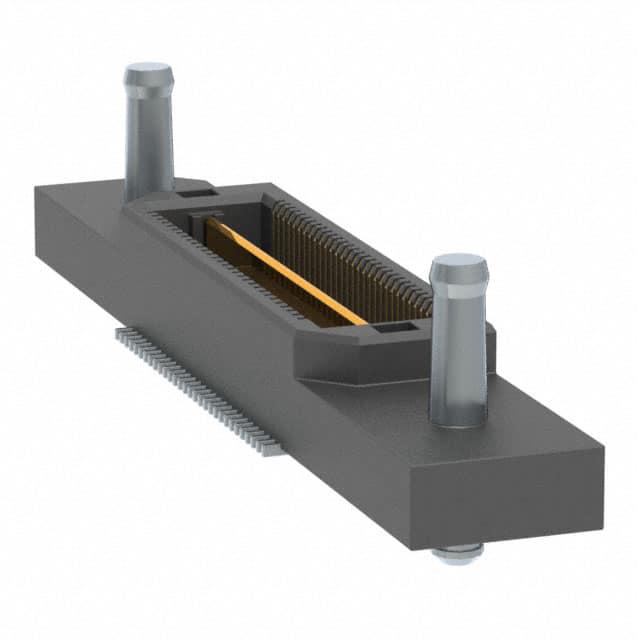

QTH-030-01-F-D-A-RT1-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 60pin 5mm 4.06mm 76nm 金 SMD,P=0.5mm 贴片安装 36.52mm(长度)*7.11mm(高度)
供应商型号: Q-QTH-030-01-F-D-A-RT1-K
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-01-F-D-A-RT1-K

QTH-030-01-F-D-A-RT1-K概述

    高速接地平面头 QTH 系列:产品概述与技术手册

    一、产品简介


    QTH系列高速接地平面头是一种专为高密度连接而设计的电子元器件。该系列产品采用独特的设计,可实现高达25A的电流传输能力,并且能够在-55°C到+125°C的温度范围内稳定运行。QTH系列主要用于高速信号传输、电源分配和高频模拟电路等领域,广泛应用于计算机、通信设备、工业自动化控制系统以及其他需要高可靠性、高性能连接的应用场景。

    二、技术参数


    QTH系列的主要技术规格如下:
    - 引脚布局:每行最多30个引脚(单端)或20对差分对。
    - 堆叠高度:标准堆叠高度范围从5mm到25mm。
    - 金属层:内置金属平面用于电源或接地。
    - 引脚镀层选项:金闪镀层(–F),25µ”金镀层(–L),选择性电解镀层(–C)。
    - 端子材料:磷青铜。
    - 绝缘材料:液晶聚合物(LCP)。
    - 端接风格:类型A或其他指定风格。
    - 镀层:镀金或镀锡。
    - 电流承载能力:每根信号引脚2A,每个接地平面25A。
    - 电压额定值:175VAC(5mm堆叠高度)。
    - 最大循环次数:100次。
    - 工作温度范围:-55°C至+125°C。
    - 兼容性:兼容UMPT/UMPS以提供灵活的两件式电源/信号解决方案。
    - 认证情况:符合RoHS标准。
    - 高可靠性寿命:经过10年制造测试验证。

    三、产品特点和优势


    QTH系列的主要特点是其卓越的电气性能和机械强度。通过内置金属平面的设计,可以有效地分配电流并减少信号损失,保证信号传输的完整性。另外,该系列还采用了先进的镀层工艺,如选择性电解镀层(–C),这种镀层已经通过了长达10年的制造测试验证,确保了长期使用下的稳定性和可靠性。此外,其兼容性使其能够无缝集成到各种现有的系统架构中。

    四、应用案例和使用建议


    在实际应用中,QTH系列被广泛应用于高可靠性、高性能连接的场合。例如,在工业自动化控制系统中,QTH系列被用来连接多个控制板,以提高系统的可靠性和抗干扰能力。在数据中心或服务器机房中,该系列常被用作高速数据传输和电力供应的连接接口。为了更好地利用该产品,建议在安装过程中严格按照制造商的指导进行操作,并考虑使用适当的散热措施来保持设备的正常工作温度。

    五、兼容性和支持


    QTH系列的产品设计旨在与其他电子元件和设备保持良好的兼容性。其内置的金属平面使得它可以轻松地与UMPT/UMPS系列配合使用,为客户提供灵活的两件式电源/信号解决方案。此外,制造商提供了详尽的技术支持文档和客户特定图纸,确保用户能够获得所需的支持和服务。

    六、常见问题与解决方案


    根据技术手册中的常见问题列表,以下是几种可能遇到的问题及解决方案:
    - 问题:接触电阻过高。
    解决方案:检查连接是否正确且牢固,必要时更换引脚镀层。
    - 问题:过早失效。
    解决方案:确保按照规定的操作温度范围使用,并采取适当的散热措施。
    - 问题:信号质量下降。
    解决方案:检查电缆长度和布局是否合理,确保接地良好。

    七、总结和推荐


    QTH系列高速接地平面头凭借其出色的电气性能、耐用性和灵活性,成为高速信号传输和电源分配领域的理想选择。其广泛的温度适应性和多种镀层选项,使它适用于苛刻的工作环境。对于寻求高性能、高可靠性的系统设计者来说,QTH系列无疑是一个值得考虑的选择。强烈推荐使用此系列产品,特别是在需要高可靠性和高性能连接的环境中。

QTH-030-01-F-D-A-RT1-K参数

参数
排数 2
触头镀层
板上高度 4.06mm
针脚数 60pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
长*宽*高 36.52mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-030-01-F-D-A-RT1-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-01-F-D-A-RT1-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-030-01-F-D-A-RT1-K QTH-030-01-F-D-A-RT1-K数据手册

QTH-030-01-F-D-A-RT1-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
