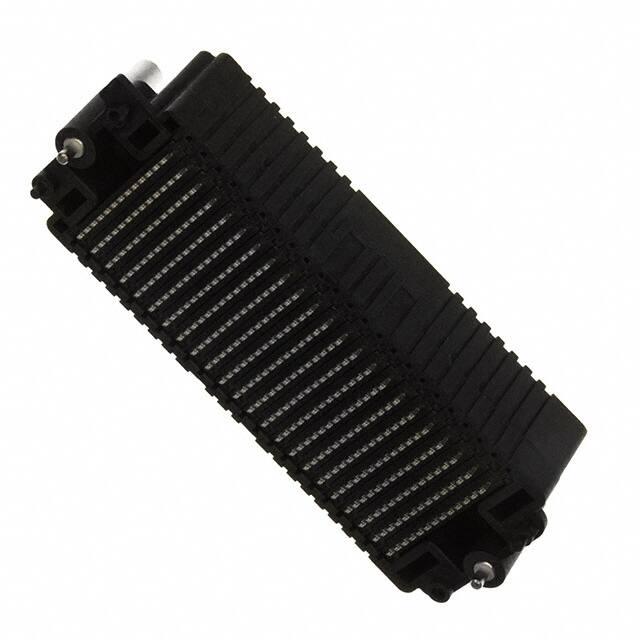

HDAM-23-12.0-S-13-1

厂牌: SAMTEC
产品描述: High Density Array,Male 1.2mm 13 299pin 20mm,30mm 17.35mm 760nm 金 SMD,P=1.2mm 贴片安装
供应商型号: N-HDAM-23-12.0-S-13-1
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HDAM-23-12.0-S-13-1

HDAM-23-12.0-S-13-1概述


    产品简介


    HDAM-XX-XX.X-X-13-X-X电子元器件是一款高性能、多功能的连接器,适用于多种电子设备。本产品主要提供高密度的数据传输通道,并具有优异的机械稳定性和可靠性。其设计旨在满足不同领域的应用需求,如通信设备、工业自动化、医疗设备和消费电子产品等。

    技术参数


    以下是HDAM-XX-XX.X-X-13-X-X电子元器件的技术规格和性能参数:
    | 参数 | 规格 |

    | 连接器尺寸 | 13.00 mm (.512 in) |
    | 引脚间距 | ((NO. OF POS-1) x 2.0mm [.08]) |
    | 孔径 | 1.75 ± 0.04 mm (.069 ± .002 in) NPTH |
    | 表面贴装焊盘大小 | 4.00 mm (.157 in) |
    | 通孔引脚直径 | 1.80 ± 0.08 mm (.071 ± .003 in) PTH |
    | 引脚数量 | 可根据需求定制 |
    | 端子中心线间距 | 14.40 mm (.567 in) |
    | 最小间距 | 0.70 mm (.028 in) |
    | 全宽 | 2.00 mm (.079 in) |

    产品特点和优势


    1. 高密度数据传输:该连接器提供高密度的信号传输能力,能够支持大量数据同时传输,满足高速数据传输的需求。
    2. 优异的机械稳定性:产品设计注重机械稳定性,确保在各种环境下都能保持良好的连接性能。
    3. 广泛的适用性:该连接器广泛应用于通信设备、工业自动化系统、医疗设备和消费电子产品等领域。
    4. 出色的电气性能:低阻抗和高频响应使得该连接器在高速传输环境中表现出色。

    应用案例和使用建议


    HDAM-XX-XX.X-X-13-X-X连接器已成功应用于多个项目中,例如通信基站和服务器设备,确保高效的数据传输。为了充分发挥其性能,我们建议在安装过程中严格遵守推荐的PCB布局和焊接工艺。
    1. PCB布局建议:严格按照推荐的PCB布局进行设计,以保证连接器的稳定性和电气性能。
    2. 焊接工艺建议:使用0.152 mm (0.0060 in) 厚度的焊锡模板,确保每个引脚焊接均匀且可靠。

    兼容性和支持


    HDAM-XX-XX.X-X-13-X-X连接器具有良好的兼容性,可与多种其他电子元器件和设备配合使用。制造商提供了详细的技术支持文档和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 引脚损坏
    - 解决方法:仔细检查焊接工艺,必要时更换连接器。
    2. 接触不良
    - 解决方法:确保引脚与PCB焊接良好,清洁焊接点。
    3. 无法正常连接
    - 解决方法:检查PCB布局是否符合推荐要求,重新焊接连接器。

    总结和推荐


    综上所述,HDAM-XX-XX.X-X-13-X-X连接器凭借其高密度的数据传输能力和出色的机械稳定性,成为众多应用场合的理想选择。其广泛应用范围和可靠的性能使其在市场上具有很强的竞争力。我们强烈推荐此款连接器用于需要高效、稳定数据传输的应用场景。

HDAM-23-12.0-S-13-1参数

参数
触头镀层
板上高度 17.35mm
针脚数 299pin
接合堆叠高度 20mm,30mm
触头镀层厚度 760nm
类型 High Density Array,Male
间距 1.2mm
排数 13
通用封装 SMD,P=1.2mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
