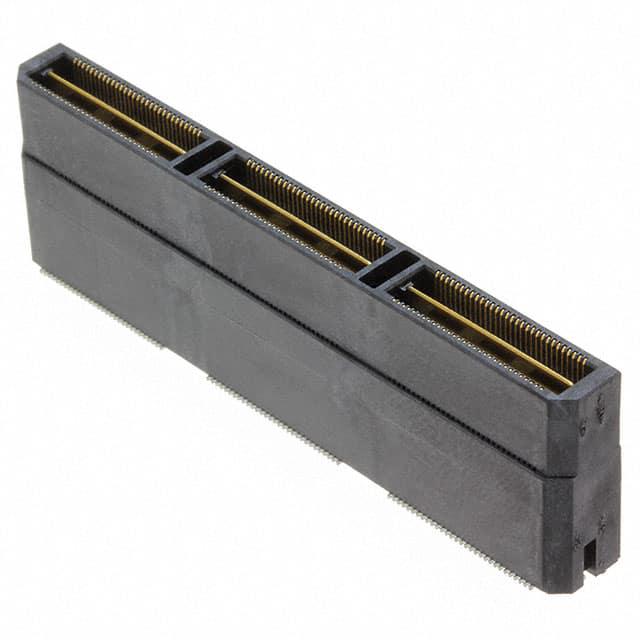

QTH-090-05-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针, QTH系列, 直角, 表面
供应商型号: 200-QTH09005FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-05-F-D-A

QTH-090-05-F-D-A概述


    产品简介


    本文档介绍的是由Samtec公司生产的QTH系列双排高密度终端装配。该系列产品广泛应用于电信、工业自动化、计算机及消费电子产品等领域。它提供了多种引脚数量和布局选择,使得设计者能够在紧凑的空间内实现复杂电路的设计。

    技术参数


    - 引脚数量选项:-030, -060, -090, -120, -150(每行)
    - 排数:双排(通过使用QTH-30-XX-D-XX与QTHH-30-XX-D-XX来实现)
    - 镀层规格:
    - -F:接触区域3 µ''选择性金,尾部镀锡
    - -L:接触区域10 µ''选择性金,尾部镀锡
    - -H:接触区域30 µ''金,尾部3 µ''金
    - -C:接触区域50 µ''选择性金,尾部镀锡
    - 引脚样式:可选多种不同长度(-01至-10),具体参见表6第3页
    - 其他选项:包括锁紧夹(LC)、对齐销(-A)、聚酰亚胺膜垫(-K)、导引柱(-GP)、摩擦锁(-FL)、保真选项(-RT1)、卡扣选项(-L)等

    产品特点和优势


    - 高密度设计:通过提供不同的引脚数量和布局选项,有效提升了空间利用率。
    - 可靠的连接稳定性:采用金镀层技术,增强了电气连接的稳定性和可靠性。
    - 多样化选项:多种锁定和加固方式可供选择,适应于不同应用场景。
    - 制造精良:所有零件均严格按照图纸要求制作,确保产品的高质量和一致性。

    应用案例和使用建议


    应用案例:QTH系列终端装配被广泛应用于需要高密度连接的应用场景中,如服务器背板、医疗设备和高速通信系统。例如,在数据中心环境中,QTH可以用于服务器与交换机之间的高速数据传输。
    使用建议:设计者在使用该系列产品时应注意不同引脚数的选择以满足具体应用场景的需求。同时,要考虑到不同镀层规格对电气性能的影响。对于需要特殊锁定机制的应用,建议选择包含锁紧夹或卡扣选项的产品。

    兼容性和支持


    QTH系列终端装配设计时考虑到了广泛的兼容性需求。不同型号之间可通过简单的互换操作实现灵活配置。厂商Samtec提供详尽的技术支持和售后服务,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:安装过程中出现针脚变形
    - 解决方案:检查安装工具是否合适,尽量避免使用不当的安装工具导致损坏。

    2. 问题:焊接后引脚未能牢固固定
    - 解决方案:确认所选用的焊接温度和时间是否符合产品规范,同时检查是否有足够的预焊支撑。

    总结和推荐


    综上所述,QTH系列双排高密度终端装配以其高密度设计、可靠的连接性能以及丰富的选项设置,在众多应用场景中表现出色。无论是在工业自动化、计算机还是消费电子产品领域,它都是值得推荐的优质产品。无论是初次使用者还是经验丰富的工程师,都能从中找到适合自身需求的最佳解决方案。

QTH-090-05-F-D-A参数

参数
针脚数 180pin
接合堆叠高度 19mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 18.24mm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-090-05-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-05-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-05-F-D-A QTH-090-05-F-D-A数据手册

QTH-090-05-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.1035 ¥ 195.2246
10+ $ 21.06 ¥ 177.957
18+ $ 19.5264 ¥ 164.9981
54+ $ 19.5156 ¥ 164.9068
108+ $ 14.2065 ¥ 120.0449
252+ $ 13.965 ¥ 118.0043
504+ $ 13.5975 ¥ 114.8989
库存: 59
起订量: 1 增量: 1
