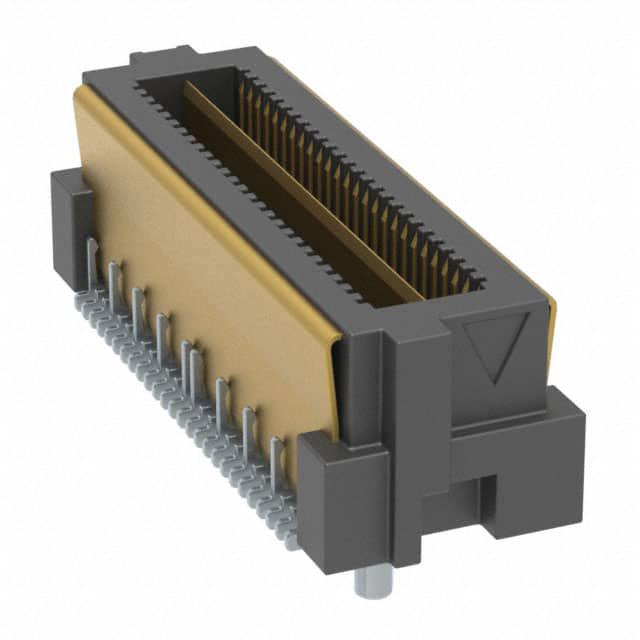

QMSS-016-06.75-L-D-DP-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 32pin 11mm 6.35mm 250nm 金 SMD,P=0.64mm 贴片安装 20.83mm(长度)*7.52mm(高度)
供应商型号: SAM11580-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMSS-016-06.75-L-D-DP-A

QMSS-016-06.75-L-D-DP-A概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文介绍的是一款名为QMSS-XXX-XX.XX-X-D-DP-X-XXX-XX的电子元器件产品,它属于一种高密度、高性能的差分对屏蔽终端条,设计用于满足高速信号传输需求。该产品主要适用于通信、计算机、消费电子和工业自动化等领域,其特点是提供优异的电气性能和机械稳定性。
    产品核心功能包括:
    - 差分对设计,支持高数据速率传输。
    - 屏蔽结构,有效减少电磁干扰(EMI)。
    - 多种配置选项,可适应不同的安装需求。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 接触点数 | -016, -032, -048, -064, -080(每行) |
    | 领导风格 | 单列或多列 |
    | 表面处理 | 轻金镀层(10µ"),重金镀层(30µ") |
    | 插拔力 | ≥1 lb |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘材料 | LCP黑色 |
    | 导电材料 | 磷青铜 |
    其他关键特性还包括:
    - 最大推拉力:信号引脚≥0.5 lb,接地引脚≥1 lb。
    - 差分对高度:典型值为0.16英寸(4.00 mm)。
    - 插头与插座高度:0.433英寸(11.00 mm)。

    3. 产品特点和优势


    独特功能及优势:
    1. 高密度设计:通过精密加工工艺实现高密度布线,节省空间。
    2. 抗干扰能力:采用屏蔽设计,有效降低外部电磁干扰的影响。
    3. 灵活性强:提供多种配置选项,如对齐销、带引脚引导装置等,以适应不同应用场景。
    4. 耐用性卓越:经过严格的力学测试,确保长时间稳定运行。
    这些特点使得QMSS系列产品在市场上具备较强的竞争力,尤其是在需要高速数据传输且环境复杂的场合中表现出色。

    4. 应用案例和使用建议


    应用场景:
    - 通信网络设备:如交换机、路由器等,用于内部板间连接。
    - 高性能计算:服务器主板上的内存接口连接。
    - 工业控制:机器人控制系统中的数据采集模块。
    使用建议:
    - 在安装过程中注意保持正确的极性方向,避免错误插接。
    - 使用配套的屏蔽罩以增强整体屏蔽效果。
    - 定期检查接头是否有污垢或氧化现象,并及时清洁。

    5. 兼容性和支持


    该产品支持多种主板厚度组合,例如0.062英寸和0.093英寸厚的PCB板。此外,它还兼容Kapton垫片和其他辅助组件,进一步提升了系统的可靠性和灵活性。
    SAMTEC公司提供了详尽的技术文档和支持服务,客户可通过官方渠道获取最新的产品资讯和技术指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 检查是否存在变形或灰尘杂质 |
    | 接触不良 | 确认表面处理完好无损 |
    | 温度过高 | 改善散热措施,增加空气流通 |

    7. 总结和推荐


    综上所述,QMSS-XXX-XX.XX-X-D-DP-X-XXX-XX是一款性能优异、可靠性高的电子元器件产品,非常适合应用于需要高速信号传输的场合。其灵活的设计、强大的兼容性和优质的服务体系使其成为众多领域的首选产品。
    推荐意见:强烈推荐给需要高性能、高密度连接解决方案的客户群体。如果您的项目涉及高速数据传输并需考虑电磁兼容性,则此产品将是理想选择。

QMSS-016-06.75-L-D-DP-A参数

参数
板上高度 6.35mm
针脚数 32pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
长*宽*高 20.83mm(长度)*7.52mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMSS-016-06.75-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
