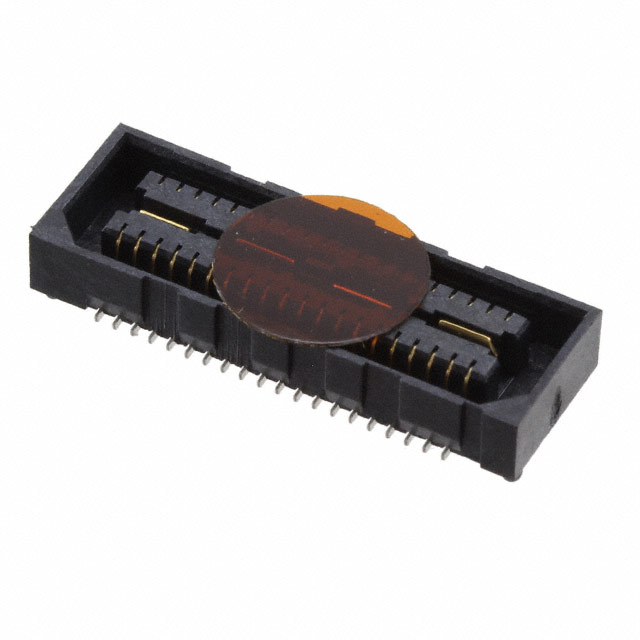

QSE-020-01-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 高速接地平面排母, QSE系列, 直角, 表面
供应商型号: 26M-QSE-020-01-L-D-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-020-01-L-D-A-K-TR

QSE-020-01-L-D-A-K-TR概述


    产品简介


    QSE-20-01-D-XX系列高速双排插座组件是Samtec公司开发的一种高性能电子连接器。这款插座组件主要用于高密度连接需求的场合,广泛应用于电信、数据通信、工业自动化及消费电子等领域。它具有多种配置选项,可以满足不同应用场景下的需求。

    技术参数


    以下是QSE-20-01-D-XX系列的技术规格:
    - 连接位置数:可选-020, -040, -060, -080, -100(每行)
    - 封装规格:
    - 标准包装:盘装(最大40个位置)
    - 带卷封装:带卷封装,最大60个位置(带引导柱时为40个)
    - 安装方式:自动装配/手动装配
    - 连接器材料:
    - 绝缘体:LCP,UL94V-0级,黑色
    - 接触件:磷青铜
    - 地平面:磷青铜
    - 接触电阻:小于5mΩ
    - 耐久性:500次插拔后仍保持性能稳定
    - 电气特性:符合JEDEC标准
    - 工作温度范围:-40°C到+85°C

    产品特点和优势


    1. 高度集成化:提供多达100个连接位置的选择,适用于需要高密度连接的应用场景。
    2. 多功能配置:支持多种安装方式和材料选择,确保最佳适配性和性能。
    3. 优良的机械性能:500次插拔后仍能保持良好的接触性能。
    4. 卓越的电气特性:符合JEDEC标准,确保信号传输的可靠性。
    5. 环境适应性强:能够在-40°C到+85°C的工作温度范围内稳定工作。

    应用案例和使用建议


    QSE-20-01-D-XX系列可以应用于多个领域,如:
    - 数据中心:用于服务器间的高速数据传输。
    - 工业自动化:用于各种工业控制设备的连接。
    - 消费电子:可用于智能手机、平板电脑等设备的内部连接。
    使用建议:
    - 在安装过程中应注意避免过度弯曲或拉伸引脚,以防止损坏。
    - 使用带卷封装时,需注意正确的方向和张力控制,避免影响组装精度。

    兼容性和支持


    QSE-20-01-D-XX系列与多种电子设备和模块兼容,支持不同的封装和安装方式。Samtec公司提供了全面的技术支持和售后服务,包括产品咨询、设计支持和技术培训。

    常见问题与解决方案


    1. 问题:如何正确安装引导柱(Guide Post)?
    - 解决方案:确保引导柱正确对齐,并在安装过程中轻轻压入,以避免变形。
    2. 问题:锁紧夹(Locking Clip)在自动装配过程中出现问题。
    - 解决方案:由于锁紧夹需要较大的插入力,建议手动装配。如果必须使用自动装配,则需要调整装配机具的参数以适应锁紧夹的特殊要求。
    3. 问题:摩擦锁(Friction Locks)无法牢固锁定。
    - 解决方案:检查锁紧部位是否有异物或者灰尘,确保清洁后再进行锁紧操作。

    总结和推荐


    QSE-20-01-D-XX系列高速双排插座组件以其出色的性能和多功能配置,在市场上具备较强的竞争力。无论是在数据中心、工业自动化还是消费电子领域,它都能提供可靠的连接解决方案。强烈推荐这一产品,特别是对于需要高密度、高可靠性的应用场景。

QSE-020-01-L-D-A-K-TR参数

参数
类型 Center Strip Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 40pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-020-01-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-020-01-L-D-A-K-TR QSE-020-01-L-D-A-K-TR数据手册

QSE-020-01-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 40.3826
10+ ¥ 34.7032
50+ ¥ 31.9704
100+ ¥ 29.2308
库存: 40
起订量: 1 增量: 550
交货地:
最小起订量为:1
合计: ¥ 40.38
直接购买
加入购物车
