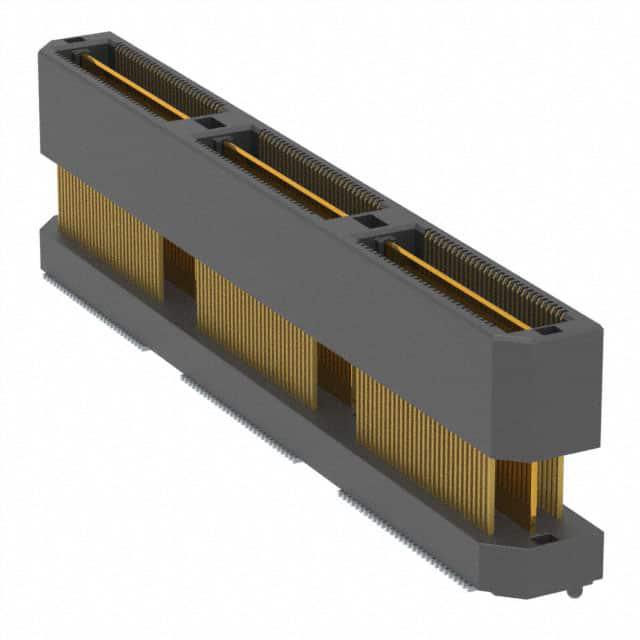

QTH-090-04-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针, QTH系列, 表面
供应商型号: JY-QTH-090-04-L-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-04-L-D-A

QTH-090-04-L-D-A概述

    电子元器件产品技术手册:高密度双排针座组件

    产品简介


    本文档详细介绍了Samtec公司生产的高密度双排针座组件(High Density Double Row Terminal Assembly),型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。该产品适用于各种高密度连接需求,广泛应用于通信、工业自动化、医疗设备、计算机和消费电子产品等领域。

    技术参数


    | 参数名称 | 规格 |

    | 引脚位置数 | -030, -060, -090, -120, -150(每行) |
    | 行间距 | 双排 |
    | 镀层规格 | -F:3 μ''选择性金在接触区域,镀锡尾部;
    -L:10 μ''选择性金在接触区域,镀锡尾部;
    -H:30 μ''金在接触区域,3 μ''金在尾部;
    -C:50 μ''选择性金在接触区域,镀锡尾部。 |
    | 引脚样式 | -01, -02, -03, -04, -05, -06, -07, -08, -09, -10 |
    | 插拔力 | -01 和 -02:最小6盎司;-03 至 -10:最小8盎司 |
    | 封装 | 盘式封装(Tray)和卷带封装(Tape & Reel) |
    | 材料 | 绝缘材料:LCP UL94V-0,黑色;
    终端和接地平面:磷青铜 |

    产品特点和优势


    1. 高密度设计:每行可容纳最多150个引脚,适用于空间受限的应用。
    2. 多种引脚样式选择:提供了多个引脚样式选项,满足不同应用需求。
    3. 可靠连接:提供多种锁定选项,如锁片和摩擦锁,确保稳定可靠的连接。
    4. 灵活的包装选择:支持盘式封装和卷带封装,方便生产和装配。
    5. 高强度终端材料:采用磷青铜材料,具有良好的机械强度和导电性能。

    应用案例和使用建议


    1. 通信行业:可用于路由器、交换机和光纤模块等设备中,提高信号传输的稳定性和可靠性。
    2. 工业自动化:用于工业机器人、PLC控制系统和工业传感器等场合,实现高效的数据交换。
    3. 医疗设备:用于医疗器械中,确保连接的稳定性和安全性,避免因连接不良导致的故障。
    4. 消费电子:用于手机、平板电脑和其他便携设备中,提升产品的整体性能和用户体验。
    使用建议:
    - 在进行安装前,确保引脚插入正确且完全到位,避免虚焊或接触不良。
    - 选择合适的镀层规格,以适应不同的使用环境和要求。
    - 定期检查连接器的状态,确保长期稳定的工作性能。

    兼容性和支持


    该产品可以与Samtec公司的其他高密度连接器配合使用,提供全面的互连解决方案。Samtec公司提供技术支持和售后服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案:检查引脚是否正确插入,确认是否有足够的插拔力。
    2. 信号干扰:
    - 解决方案:选用合适的屏蔽材料或增加屏蔽措施,减少外界干扰。
    3. 接触电阻高:
    - 解决方案:清洁连接器和引脚,确保良好的接触面,或更换镀层规格。

    总结和推荐


    该高密度双排针座组件凭借其高密度设计、可靠的连接机制和多样化的规格选择,成为各类高密度连接应用的理想选择。无论是通信、工业自动化还是消费电子领域,都能提供出色的性能和稳定性。我们强烈推荐此产品用于需要高密度连接的应用场景。
    本文档所含内容及所有设计、制造、复制、使用、专利权和销售权均保留给Samtec公司。未经Samtec公司书面同意,不得全部或部分透露给未经授权的个人或实体,也不得复制、转让或以任何方式合并到其他项目中。

QTH-090-04-L-D-A参数

参数
触头镀层
板上高度 15.24mm
针脚数 180pin
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
长*宽*高 60mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-090-04-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-04-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-04-L-D-A QTH-090-04-L-D-A数据手册

QTH-090-04-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
