首页  >  产品百科  >  ERM5-040-02.0-L-DV-P-TR

ERM5-040-02.0-L-DV-P-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距80p双排排针, ERM5系列, 垂直, 表面
供应商型号: 3665266
供应商: 海外现货
标准整包数: 1

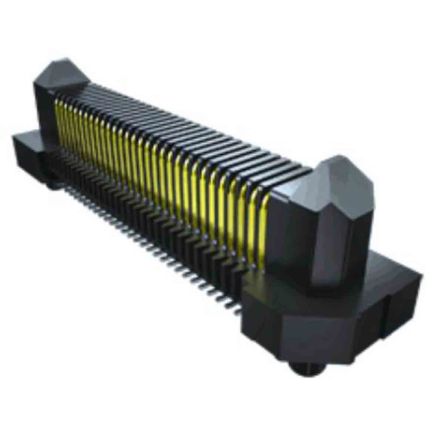

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM5-040-02.0-L-DV-P-TR

ERM5-040-02.0-L-DV-P-TR概述


    产品简介


    本文介绍的是SAMTEC公司的ERM5-XXX-XX.X-X-DV系列电子元器件。该系列产品是一种高密度边缘率终端装配,适用于需要极高连接可靠性的场合。其主要功能是提供稳定、可靠的电气连接,支持高达70个位置的连接需求。这些产品广泛应用于通信设备、计算机系统、工业自动化控制等领域,特别适合需要高效能连接器的应用场景。

    技术参数


    以下是该产品的关键技术参数:
    - 接触位置数:每行最多可达70个位置(具体型号为-005至-075)。
    - 引脚风格:可选2mm(-02.0)、4mm(-04.0)或5mm(-05.0)。
    - 电镀规格:轻选择性电镀(-L)10 Au / 50 Ni,底面哑光锡;选择性电镀(-S)30 Au / 50 Ni,底面哑光锡。
    - 引脚选项:
    - 双垂直引脚(-DV)
    - 摩擦锁紧(-FL,仅限30个位置以内,与ERF5-XXX-XX.X-X-DV-FL匹配)
    - 焊接片(-WT,不与摩擦锁紧配合,与ERF5-XXX-XX.X-X-DV-WT匹配)
    - 卡口(-L,不与摩擦锁紧或焊接片配合,仅限于-020, -030, 和 -040位置且引脚风格为-02.0和-05.0)

    产品特点和优势


    ERM5-XXX-XX.X-X-DV系列的优势在于其高度可靠性、灵活性和多样性。产品设计支持多种位置数和引脚风格,满足不同应用需求。此外,轻选择性和选择性电镀提供了优异的电气性能和耐腐蚀性。独特的引脚选项使得安装更加方便快捷,提高了连接的稳固性。

    应用案例和使用建议


    该产品在多个领域的应用案例包括数据中心网络交换机、电信基站设备、工业控制板等。在使用过程中,为了确保最佳性能,建议遵循以下几点:
    - 环境温度:应在指定的工作温度范围内使用,通常为-40°C至85°C。
    - 安装方向:按照手册中的说明进行安装,确保连接牢固。
    - 定期检查:在设备运行期间,定期检查连接器的状态,以保证持续的可靠性和稳定性。

    兼容性和支持


    ERM5-XXX-XX.X-X-DV系列具有良好的兼容性,可以与其他SAMTEC公司生产的连接器配套使用。同时,SAMTEC公司还提供详细的安装和维护指南,以帮助用户更好地使用和维护这些产品。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见的问题,如连接不良、插拔力过大等。以下是这些问题及其相应的解决办法:
    - 问题:连接不良
    - 解决方法:检查连接器的安装方向是否正确,确认引脚是否完全插入到位。

    - 问题:插拔力过大
    - 解决方法:检查是否符合安装规范,必要时可以调整电镀层或更换合适的引脚风格。

    总结和推荐


    综上所述,ERM5-XXX-XX.X-X-DV系列电子元器件凭借其高密度、多功能性和出色的可靠性,在通信、计算机和工业控制等领域有着广泛的应用前景。考虑到其卓越的设计和SAMTEC公司提供的全面支持,强烈推荐用户选择这一系列产品。无论是新项目还是替换旧设备,ERM5-XXX-XX.X-X-DV都能提供稳定、高效的连接解决方案。

ERM5-040-02.0-L-DV-P-TR参数

参数
触头镀层
板上高度 4.85mm
针脚数 80pin
接合堆叠高度 7mm,9mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
长*宽*高 26.797mm(长度)*4.953mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM5-040-02.0-L-DV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM5-040-02.0-L-DV-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM5-040-02.0-L-DV-P-TR ERM5-040-02.0-L-DV-P-TR数据手册

ERM5-040-02.0-L-DV-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25.9153
50+ ¥ 25.9153
100+ ¥ 25.4525
250+ ¥ 24.9898
500+ ¥ 24.9898
1000+ ¥ 24.9898
2500+ ¥ 24.9898
库存: 19
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.91
直接购买
加入购物车
