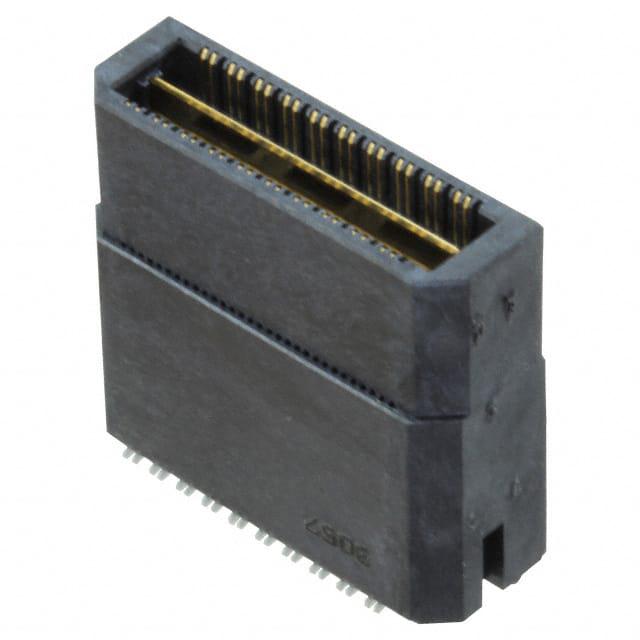

QTH-020-05-L-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针, QTH系列, 直角, 表面
供应商型号: 2001856
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-020-05-L-D-DP-A

QTH-020-05-L-D-DP-A概述

    # 电子元器件技术手册:QTH-XXX-XX-X-D-DP-XXX-X-XX终端组装

    产品简介


    QTH-XXX-XX-X-D-DP-XXX-X-XX是一种专为电子设备设计的高可靠性差分对终端组装件。它采用高品质材料制造,广泛应用于高速数据传输、通讯系统、服务器、网络设备等领域。此产品提供多种配置选项,以适应不同的应用场景需求。

    技术参数


    以下是该终端组装件的技术规格和性能参数:
    - 引脚数量: 30(可定制)
    - 间距: 0.5mm
    - 电气特性:
    - 工作电压:最高可达50V
    - 最大电流:1A/引脚
    - 阻抗:100Ω ±10%
    - 绝缘电阻:>100MΩ
    - 耐电压:>1000VAC
    - 环境条件:
    - 操作温度范围:-40°C 至 +85°C
    - 储存温度范围:-55°C 至 +125°C
    - 湿度范围:0%至95%(无冷凝)

    产品特点和优势


    QTH-XXX-XX-X-D-DP-XXX-X-XX终端组装件的主要特点和优势包括:
    - 高性能差分信号传输:该产品设计用于高效传输差分信号,确保在高速数据传输中的可靠性和稳定性。
    - 多配置选项:提供了多种配置选项,如锁紧夹、导轨定位插销、压片高度调节等,以满足不同应用需求。
    - 高耐用性:采用高品质材料和精密制造工艺,保证产品在极端环境下的稳定运行。
    - 易于集成:设计简单,便于与其他组件快速集成,降低生产成本和复杂性。

    应用案例和使用建议


    应用案例
    - 高速数据传输系统:在高速数据传输系统中,该终端组装件能够实现高效的差分信号传输,确保数据的准确性和可靠性。
    - 网络通信设备:在网络通信设备中,该产品可有效提升设备的传输速率和信号质量。

    使用建议
    - 严格控制安装环境:确保安装环境符合规定的操作温度和湿度要求,避免因环境因素导致的产品失效。
    - 定期维护检查:建议定期进行检查和维护,特别是连接部分的接触情况,确保长期稳定运行。

    兼容性和支持


    QTH-XXX-XX-X-D-DP-XXX-X-XX终端组装件与市面上常见的PCB板和连接器具有良好的兼容性,能够无缝对接各类电子设备。此外,制造商SAMTEC提供了全面的技术支持和售后服务,包括产品选型、安装指导和故障排除等。

    常见问题与解决方案


    1. 问题: 产品无法正确安装。
    - 解决方案: 确保所有安装步骤正确无误,特别是定位插销和锁紧夹的安装位置。参考手册中的详细说明进行操作。
    2. 问题: 传输信号不稳定。
    - 解决方案: 检查引脚的焊接质量和连接器的接触情况,必要时重新焊接并确保正确的安装。

    总结和推荐


    QTH-XXX-XX-X-D-DP-XXX-X-XX终端组装件凭借其高性能、多功能性和高可靠性,在高速数据传输和通讯系统中表现卓越。我们强烈推荐该产品作为电子设备设计中的首选终端组装件。同时,SAMTEC提供的全面技术支持也将进一步确保用户的使用体验。

QTH-020-05-L-D-DP-A参数

参数
间距 500μm
排数 2
触头镀层
板上高度 18.24mm
针脚数 40pin
接合堆叠高度 19mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-020-05-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-020-05-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-020-05-L-D-DP-A QTH-020-05-L-D-DP-A数据手册

QTH-020-05-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 184.4443
库存: 4
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 184.44
直接购买
加入购物车
