首页  >  产品百科  >  QRM8-078-05.0-L-D-A

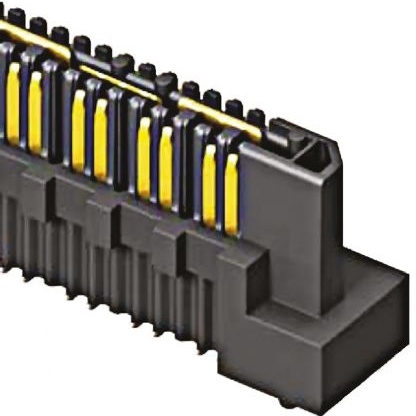

QRM8-078-05.0-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距156p双排排针 板对板连接器, Q Rate QRM8系列, 直角, 表面
供应商型号: 200-QRM807805.0LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRM8-078-05.0-L-D-A

QRM8-078-05.0-L-D-A概述

    电子元器件技术手册解析

    产品简介


    本文档描述的是由Samtec公司生产的QRM8系列电子元器件,主要用于高性能连接器应用。它具有高密度引脚配置和独特的引线样式,适用于电信、数据通信、工业控制等多种领域。该产品的主要功能是提供稳定的电连接,确保信号传输的可靠性和效率。

    技术参数


    根据技术手册的内容,以下是QRM8系列电子元器件的主要技术参数:
    - 引脚数量选项:26位、52位、78位(仅限-DP版本)
    - 引脚样式:2mm、5mm、7mm
    - 镀层规格:轻选择性金/锡镀层(使用T-1M53-XX.X-L和T-1G38-XX.X-L)、选择性金/锡镀层(使用T-1M53-XX.X-S和T-1G38-XX.X-S)、双行规格
    - 兼容选项:聚酰亚胺薄膜垫(-K选项)、带卷封装(-TR选项)、引导柱(-GP选项)、对齐销(-A选项)
    - 关键尺寸:如表所示,所有尺寸单位为毫米
    - 材料:绝缘体材料为液晶聚合物(LCP),颜色为黑色;终端和接地平面材料为磷青铜

    产品特点和优势


    QRM8系列连接器具备以下显著优势:
    - 高密度设计:每平方厘米提供更多的连接点,满足现代设备小型化的需求。
    - 可靠的电连接:采用高质量材料和先进的制造工艺,确保长期稳定运行。
    - 多种引脚样式和镀层选项:可根据不同应用场景定制,提供更大的灵活性。
    - 兼容性和易用性:通过不同的选项,可以轻松适应各种系统设计要求。

    应用案例和使用建议


    QRM8系列连接器广泛应用于电信设备、数据中心、工业自动化等领域。例如,在电信基站中,它们用于连接不同模块,以实现高效的数据传输。在工业控制设备中,它们被用于连接传感器和其他关键部件,以确保系统的可靠运行。
    对于使用建议,由于该连接器设计精密,安装时需特别注意:
    - 确保正确选择合适的引脚数量和样式。
    - 在组装过程中保持适当的温度和压力,避免损坏连接器。
    - 使用配套的工具和设备进行安装,以确保正确的安装位置和角度。

    兼容性和支持


    QRM8系列连接器与其同类产品之间具有良好的兼容性。使用带卷封装(-TR选项)的产品时,需要注意某些引脚数量可能不适用。Samtec公司提供了详尽的技术支持和售后保障,确保客户能够顺利地完成安装和使用。

    常见问题与解决方案


    1. 问题:连接器在安装过程中出现损坏
    - 解决办法:严格按照安装指南操作,避免过度施力或使用错误的工具。
    2. 问题:连接器无法正确插入插座
    - 解决办法:检查引脚和插座是否有异物或变形,必要时更换新的连接器。
    3. 问题:长时间使用后连接性能下降
    - 解决办法:定期清洁和维护,确保连接器始终处于最佳状态。

    总结和推荐


    综上所述,QRM8系列连接器凭借其高密度设计、多样化的选项和优良的性能表现,在众多应用场景中都表现出色。考虑到其出色的兼容性和支持服务,强烈推荐使用QRM8系列连接器。无论是对性能有高要求的应用场景还是需要高灵活性的设计需求,该系列产品都能完美胜任。

QRM8-078-05.0-L-D-A参数

参数
板上高度 7.8mm
针脚数 156pin
接合堆叠高度 10mm,12mm
触头镀层厚度 250nm
类型 Array,Male Pins
间距 800μm
排数 2
触头镀层
长*宽*高 76.17mm(长度)*4.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRM8-078-05.0-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRM8-078-05.0-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRM8-078-05.0-L-D-A QRM8-078-05.0-L-D-A数据手册

QRM8-078-05.0-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.482 ¥ 181.5229
10+ $ 19.0944 ¥ 161.3477
25+ $ 18.3816 ¥ 155.3245
102+ $ 14.2275 ¥ 120.2224
272+ $ 13.1565 ¥ 111.1724
510+ $ 11.0145 ¥ 93.0725
库存: 56
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 181.52
