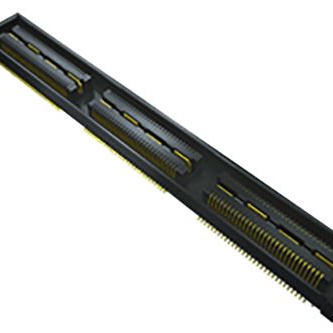

QSH-020-01-F-D-DP-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距20p单排排母 板对板, QSH系列, 直角, 表面
供应商型号: N-QSH-020-01-F-D-DP-A-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-020-01-F-D-DP-A-K

QSH-020-01-F-D-DP-A-K概述

    高质量文章:QSH-30-01-D-XX电子元器件技术手册

    1. 产品简介


    QSH-30-01-D-XX是一款由Samtec公司设计的高密度差分对插座组件,主要用于高性能电子系统中的信号传输。这种类型的电子元器件特别适用于需要高效、可靠信号传输的应用场合,如数据中心、网络通信设备、服务器等。通过独特的锁紧机构和高精度插针布局,QSH-30-01-D-XX确保了稳定的数据传输和长寿命。

    2. 技术参数


    QSH-30-01-D-XX的主要技术参数如下:
    - 插座排列:每行20个位置(020, 040, 060, 080, 100)
    - 行规格:双排(-D)
    - 引脚样式:0.128英寸(3.251毫米)
    - 定位:根据需求选择对齐销(-A)、导轨(-GP)、锁定夹(-LC)或摩擦锁定(-FL)
    - 材质:绝缘体为黑色LCP材料;终端和接地平面为磷青铜
    - 尺寸公差:长度、宽度、高度允许的最大偏差分别为0.01英寸(0.25毫米)、0.005英寸(0.13毫米)、0.002英寸(0.05毫米)
    - 绝缘材料:UL94V0阻燃等级
    - 推出力:最小4盎司
    - 接地平面保持力:最小8盎司
    - 插拔次数:至少100次

    3. 产品特点和优势


    QSH-30-01-D-XX的特点和优势主要包括:
    - 高密度布局:每行最多可达100个位置,适合高密度布线需求。
    - 多种锁紧选项:包括锁定夹(-LC)、导轨(-GP)、摩擦锁定(-FL),确保插拔稳定。
    - 高可靠性材料:采用LCP材料和磷青铜制成,具有优异的耐热性和机械强度。
    - 高插入力稳定性:保证每次连接都具备相同的插入力,从而提供一致的数据传输性能。
    - 高接触保持力:通过优化设计,提供了可靠的电气连接,延长了使用寿命。

    4. 应用案例和使用建议


    QSH-30-01-D-XX可应用于多个领域,例如:
    - 数据中心的交换机和路由器
    - 服务器和存储设备
    - 网络通信设备,如光纤收发器
    对于数据中心的高速信号传输,可以考虑使用锁定夹(-LC)选项来增强插头的稳定性,特别是在自动组装过程中。对于需要频繁拆装的设备,建议选用摩擦锁定(-FL)或导轨(-GP)以简化操作流程。

    5. 兼容性和支持


    QSH-30-01-D-XX可与Samtec公司的其他插座组件和附件兼容。此外,Samtec公司还提供技术支持,包括安装指导和故障排除,帮助用户优化产品的使用效果。

    6. 常见问题与解决方案


    - 问题:如何解决插拔时的高插入力?
    - 解决方案:可以使用专用工具辅助插拔,并确保正确选择了合适的锁紧选项。

    - 问题:如何确保高密度布局的准确性?
    - 解决方案:在组装前仔细检查每个插座的位置,确保所有部件按照图纸要求进行安装。

    7. 总结和推荐


    QSH-30-01-D-XX以其高密度布局、稳定的插拔性能和卓越的电气特性,在高性能电子系统中表现出色。尤其是对于数据中心和网络通信设备的信号传输,QSH-30-01-D-XX无疑是一个理想的选择。考虑到其广泛的适用范围和卓越的技术性能,强烈推荐此产品用于相关领域。

QSH-020-01-F-D-DP-A-K参数

参数
触头镀层厚度 76nm
类型 Differential Pair Array,Female
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 40pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-020-01-F-D-DP-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-020-01-F-D-DP-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-020-01-F-D-DP-A-K QSH-020-01-F-D-DP-A-K数据手册

QSH-020-01-F-D-DP-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ $ 5.9148 ¥ 50.2758
库存: 60
起订量: 18 增量: 1
交货地:
最小起订量为:18
合计: ¥ 904.96
直接购买
加入购物车
