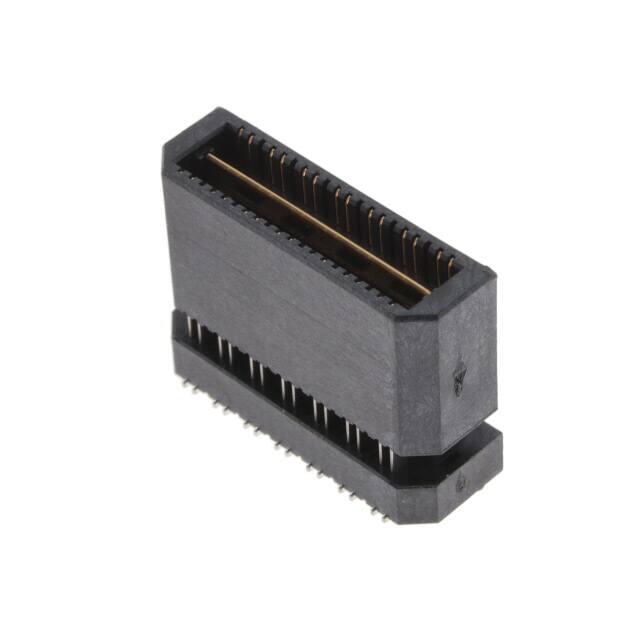

QTE-014-04-L-D-DP-A

厂牌: SAMTEC
产品描述: Differential Pair Array,Male 800μm 2 28pin 16mm 15.24mm 250nm 金 SMD,P=0.8mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: N-QTE-014-04-L-D-DP-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-014-04-L-D-DP-A

QTE-014-04-L-D-DP-A概述


    产品简介


    QTE系列高密度差分对终端组装
    QTE系列高密度差分对终端组装(High Density Differential Pair Terminal Assemblies)是一种专为高速信号传输设计的高性能电子元器件。这类终端组装广泛应用于计算机、电信设备、医疗仪器等领域,适用于需要高效、可靠的数据传输场合。QTE系列的特点在于其双排针脚配置和精密的绝缘材料,能够提供卓越的电气性能和机械稳定性。

    技术参数


    - 型号:QTE-20-01-D-XX-A
    - 位置数:可选14, 28, 42, 56, 70个位置(每行)
    - 引脚样式:多种引脚长度可选(见表)
    - 电镀规格:多种电镀材料可选(见表)
    - 接头结构:双排设计,兼容单行或双行使用
    - 锁紧装置:支持锁定夹(锁紧夹安装可能需要手动放置)
    - 封装选项:可以选用聚酰亚胺薄膜、导向柱和卷带式封装等多种选项
    - 耐受力:最小终端保留力为5盎司,最小接地平面保留力为1磅
    - 绝缘材料:LCP(液晶聚合物),UL94V-0等级,黑色
    - 导体材料:磷青铜

    产品特点和优势


    1. 高密度设计:提供每行最多可达70个位置的配置,使得空间利用率极高。
    2. 精密制造:精密的差分对设计确保信号传输的准确性和稳定性。
    3. 多样化的安装选项:多种引脚样式、电镀选项以及独特的装配组件,提供了极高的灵活性。
    4. 可靠的机械稳定性:高密度和优质材料保证了长时间使用的可靠性。
    5. 兼容多种封装形式:支持卷带式封装和导向柱等多种封装形式,便于不同应用场景的需求。

    应用案例和使用建议


    应用场景:
    - 计算机:用于服务器主板上的高速数据传输接口
    - 电信设备:应用于通信设备中的板载连接器
    - 医疗设备:在高性能的医疗成像设备中作为信号传输的关键组件
    使用建议:
    - 对于需要高密度安装的应用,建议选择更多的位置数和双行设计以提高数据传输速率。
    - 使用具有锁紧夹的版本时,建议采用手动安装方法以确保稳固性。
    - 在特定环境中,如高温或高振动条件下,建议使用聚酰亚胺薄膜以增加可靠性。

    兼容性和支持


    兼容性:QTE系列的多种引脚长度、电镀规格和组装选项使其与各种设备和系统兼容,尤其是需要高速数据传输和高精度信号处理的应用场景。
    支持和维护:Samtec公司提供了详尽的技术支持和售后服务,包括安装指导、维护手册和在线技术支持平台,确保客户能够充分利用产品的性能并解决任何潜在问题。

    常见问题与解决方案


    1. 问题:插入力过大
    - 解决办法:检查是否有未正确安装的组件,如锁紧夹。确保所有零件都按要求安装到位。
    2. 问题:信号传输不稳定
    - 解决办法:确认导体材料和电镀规格符合要求,检查是否有磨损或损坏的部件。更换有问题的组件以恢复性能。
    3. 问题:无法自动安装锁紧夹
    - 解决办法:根据制造商的指南进行手动安装,避免使用自动放置设备。

    总结和推荐


    综合评估:
    QTE系列高密度差分对终端组装凭借其高密度设计、精密制造和多样化选项,在多种应用中表现出色。这些产品在高精度信号传输和机械稳定性方面表现卓越,特别是在高密度安装需求的应用场景中。
    推荐使用:
    我们强烈推荐QTE系列终端组装给那些需要高效、可靠信号传输的电子设备制造商。无论是在计算机、电信设备还是医疗仪器中,QTE系列都能提供卓越的性能和持久的可靠性,是您的理想选择。

QTE-014-04-L-D-DP-A参数

参数
针脚数 28pin
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 800μm
排数 2
触头镀层
板上高度 15.24mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
