首页  >  产品百科  >  QSS-050-01-F-D-A

QSS-050-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距50p双排排母 板对板, QSS系列, 直角, 表面
供应商型号: SR-QSS-050-01-F-D-A
供应商: 海外现货
标准整包数: 1

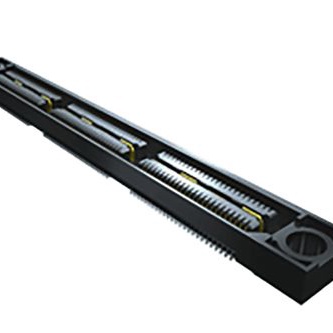

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSS-050-01-F-D-A

QSS-050-01-F-D-A概述

    # 电子元器件产品技术手册

    产品简介


    本文介绍的是由Samtec公司生产的QSS-25-01-D-XX系列电子元器件。该产品属于双排高密度插座装配件,主要用于各类电子设备中的信号传输和连接。它具有多种配置选项,适用于多种不同的应用场景,是电子工程设计中不可或缺的重要组件。

    技术参数


    主要参数
    - 产品型号:QSS-25-01-D-XX
    - 尺寸规格:0.635mm(厚度)
    - 插针配置:可选025, 050, 075, 100, 125等不同间距
    - 接触方式:3µ"闪镀金接触区、10µ"轻镀金接触区、30µ"重镀金接触区等
    - 包装形式:托盘(默认)、带卷式(最多75位置)、满卷式(最多50位置)
    - 连接方式:可选对齐销、锁定夹、导引销、锁紧螺钉等多种配置
    工作环境
    - 环境温度:-40°C至+85°C
    - 绝缘材料:LCP,UL94V-0;颜色:黑色
    - 触点材质:磷青铜
    - 地面板材质:磷青铜

    产品特点和优势


    QSS-25-01-D-XX系列产品具备多项独特的功能和优势:
    - 多样化配置:可提供多种插针间距和表面处理选择,以满足不同的应用场景需求。
    - 高可靠性:采用磷青铜材质,具有良好的导电性和抗腐蚀性。
    - 环境适应性强:能在极端环境下保持稳定的性能表现,适用于各种工业应用场景。
    - 易于安装:通过多种固定方式(如对齐销、锁定夹等),使得安装过程更加简便可靠。

    应用案例和使用建议


    应用场景
    QSS-25-01-D-XX系列广泛应用于电信设备、医疗仪器、工业控制等领域,尤其是在需要高密度信号连接的场合。例如,在数据中心服务器背板连接中,QSS-25-01-D-XX能够实现高效的数据传输,确保系统稳定运行。
    使用建议
    为了确保QSS-25-01-D-XX的最佳性能,建议遵循以下几点使用建议:
    1. 合理选择插针间距:根据具体的应用场景和需求,选择合适的插针间距,以确保连接的稳定性和可靠性。
    2. 正确安装固定装置:对于包含锁定夹或导引销的产品,确保这些部件正确安装并固定,以防止在使用过程中出现松动。
    3. 注意焊接工艺:在焊接时需确保焊点牢固且均匀,避免因焊接不良导致连接失效。

    兼容性和支持


    QSS-25-01-D-XX系列产品支持多种配置选项,可与市面上常见的电子元器件兼容。厂商提供了详尽的技术支持文档和专业服务团队,用户可以通过官网或电话获得相关的技术支持和售后服务。

    常见问题与解决方案


    常见问题及解决方法
    1. 安装时遇到对齐困难
    - 解决方法:检查对齐销是否正确安装并使用合适的工具辅助安装。
    2. 插入力过大
    - 解决方法:确认插入方向是否正确,若仍存在问题,可尝试调整插入力度或检查是否有杂物阻塞。
    3. 产品无法锁定
    - 解决方法:检查锁定夹是否正确安装,必要时更换新的锁定夹配件。

    总结和推荐


    QSS-25-01-D-XX系列电子元器件凭借其多样化配置、高可靠性以及广泛的适用范围,成为电子工程设计中一个非常有价值的选择。无论是电信设备还是工业控制系统,这款产品都能提供可靠的信号传输保障。基于其卓越的性能和出色的市场反馈,我们强烈推荐用户选用这一系列的产品。

QSS-050-01-F-D-A参数

参数
板上高度 3.63mm
针脚数 100pin
接合堆叠高度 -
触头镀层厚度 76nm
类型 Center Strip Contacts,Socket
间距 640μm
排数 2
触头镀层
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSS-050-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-050-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSS-050-01-F-D-A QSS-050-01-F-D-A数据手册

QSS-050-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
64+ $ 6.3125 ¥ 53.8456
128+ $ 5.925 ¥ 50.5403
256+ $ 5.475 ¥ 46.7017
512+ $ 5.2125 ¥ 44.4626
1024+ $ 4.8875 ¥ 41.6904
2560+ $ 4.2875 ¥ 36.5724
5056+ $ 3.9625 ¥ 33.8001
库存: 228
起订量: 64 增量: 1
交货地:
最小起订量为:64
合计: ¥ 3446.11
