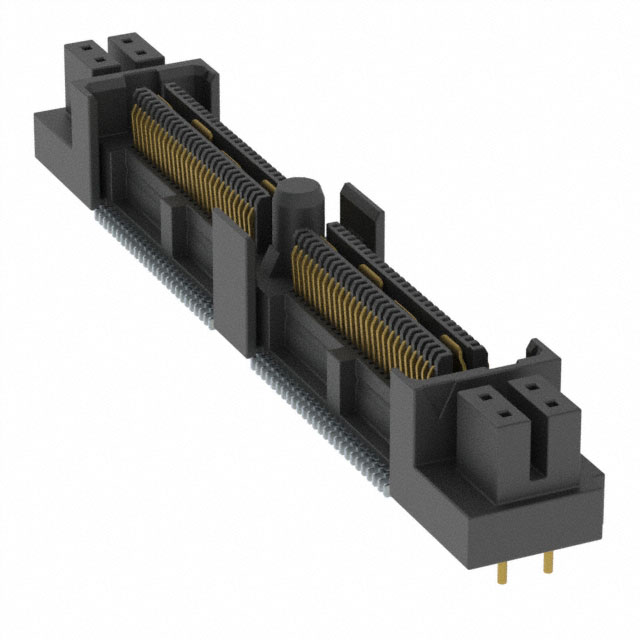

QFS-052-04.25-L-D-PC4

厂牌: SAMTEC
产品描述: Samtec 0.63mm间距104p双排排母 高速耐用型接地平面排母, QFS系列, 直角, 表面
供应商型号: SR-QFS-052-04.25-L-D-PC4
供应商: 海外现货
标准整包数: 1

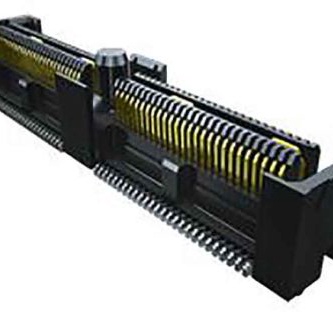

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-052-04.25-L-D-PC4

QFS-052-04.25-L-D-PC4概述


    产品简介


    产品名称:QFS系列连接器
    产品类型: 双排直角连接器
    主要功能:
    QFS系列连接器主要用于高密度电路板间的信号传输,适用于多种电子设备中。该连接器通过精确的定位和稳固的连接设计确保了在高频率信号传输下的稳定性和可靠性。支持多种电气特性和工作环境,可应用于通信、工业控制、航空航天等多个领域。
    应用领域:
    - 通信设备
    - 工业控制系统
    - 航空航天设备
    - 医疗电子设备
    - 消费电子产品

    技术参数


    - 接触材料: 镀金或镀锡磷青铜
    - 绝缘材料: LCP(液晶聚合物),颜色为黑色
    - 排数: 支持单排、双排
    - 位置数: 支持26、52、78、104、130个位置
    - 引脚规格: 支持-04.25和-06.25两种引脚规格
    - 尺寸规格:
    - 宽度:2.731 mm (0.1075 in)
    - 高度:21.336 mm (0.8400 in)
    - 镀层: 金、锡
    - 电源组合选项: 支持每端4个或8个电源位置
    - 射频选项: 支持每端1个或2个射频位置
    - 温度范围: -55°C到+125°C
    - 电气特性: 最大压降0.002 V

    产品特点和优势


    - 高密度布局: 采用小间距设计,使得每个引脚之间距离更近,从而实现更高的引脚密度。
    - 可靠的机械性能: 使用镀金或镀锡磷青铜材质的接触部分,提供长期稳定的电性能。
    - 灵活的配置选项: 多种接触方式和多种尺寸可供选择,可以满足不同的应用需求。
    - 广泛的工作环境: 能够承受极端温度条件,适用于各种恶劣的工作环境。
    - 坚固耐用: 通过严格的制造工艺和测试,确保了连接器的高可靠性和长寿命。

    应用案例和使用建议


    应用案例: 在通信设备中用于高速数据传输,在工业控制系统中用于信号采集与传输。
    使用建议:
    - 电路板设计: 在进行电路板设计时,需要考虑引脚间距,避免在布局过程中发生短路等问题。
    - 安装与调试: 确保连接器的安装符合制造商的要求,确保良好的接触质量。定期检查连接器的状态,以防止因长期使用导致的磨损。
    - 环境适应性: 对于高温或低温环境的应用,建议选用耐高温和低温的材料和结构。

    兼容性和支持


    兼容性:
    - QFS系列连接器支持标准的PCB组装工艺,并且与现有的PCB设计兼容。
    - 与市面上主流的电子设备和系统平台具有良好的兼容性。
    支持与维护:
    - 技术文档: 制造商提供了详细的技术手册,包含了产品的所有技术规格、安装步骤和维护指南。
    - 客户支持: SAMTEC公司提供了全面的客户支持服务,包括技术咨询、故障排除和售后服务。

    常见问题与解决方案


    问题1:接触不良
    - 解决方案: 检查接触部位是否清洁,如果发现接触不良,可能是因为灰尘或者氧化导致的,可以通过使用清洁工具清除表面污垢。
    问题2:焊接问题
    - 解决方案: 检查焊接温度和时间是否符合要求,过高或过低的温度都可能导致焊接不牢固,从而影响产品的性能。
    问题3:引脚损坏
    - 解决方案: 引脚损坏可能是由于不当的操作造成的,应尽量避免过度弯曲或用力拉扯引脚,如发现损坏应及时更换。

    总结和推荐


    总结:
    QFS系列连接器凭借其高密度、可靠的机械性能和广泛的适用性,在多种应用领域中表现出了卓越的表现。尤其是其良好的兼容性、技术支持和维护服务,使其在市场上具有很强的竞争优势。
    推荐:
    综上所述,QFS系列连接器是通信设备、工业控制系统、航空航天设备等领域中的理想选择。建议在设计和制造过程中积极考虑使用这一系列连接器,以提高整体系统的性能和稳定性。

QFS-052-04.25-L-D-PC4参数

参数
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 112pin
接合堆叠高度 10mm,11mm,14mm
长*宽*高 55.55mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
