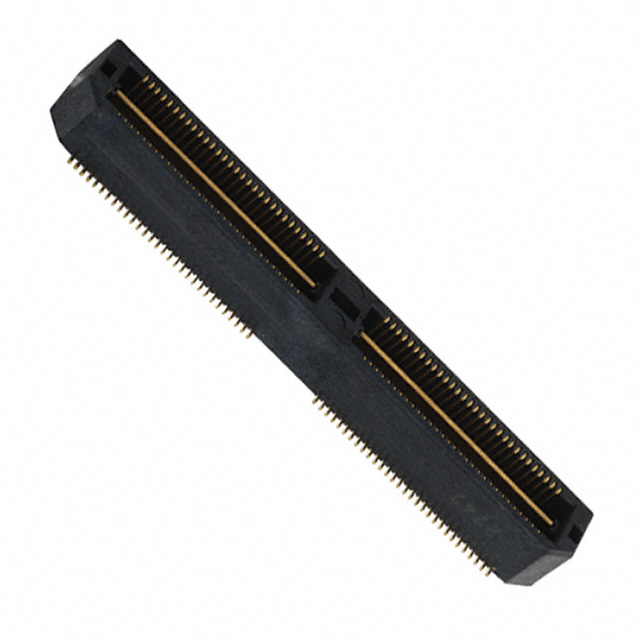

QTH-060-01-C-D-A

厂牌: SAMTEC
产品描述: 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: N-QTH-060-01-C-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-01-C-D-A

QTH-060-01-C-D-A概述


    产品简介


    本产品是SAMTEC公司生产的一款高密度双排高压接线端子组装件,型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。该产品广泛应用于各种工业控制、通信设备、医疗仪器及航空航天等领域。它具有多种排列选项和电镀选择,能够满足不同应用场景下的连接需求。

    技术参数


    - 引脚排列:-030, -060, -090, -120, -150(每行)。
    - 排间距:-D(双排)。
    - 镀层规格:-F(3µ''选择性金在接触区域,哑光锡在尾部),-L(10µ''选择性金在接触区域,哑光锡在尾部),-H(30µ''金在接触区域,3µ''金在尾部),-C(50µ''选择性金在接触区域,哑光锡在尾部)。
    - 引脚长度:-01到-10不等。
    - 锁紧选项:-LC(锁定夹),-FL(摩擦锁),-RT1(保持选项)。
    - 包装方式:-TR(带状和卷盘),-FR(全卷带状和卷盘)。

    产品特点和优势


    - 高可靠性:采用磷青铜材料,确保连接稳定性和耐用性。
    - 多样化排列:支持多种引脚排列,以适应不同的电路设计需求。
    - 多重镀层选项:提供多种镀层规格,可按需选择,保证电气性能和使用寿命。
    - 多功能锁紧选项:提供了锁定夹、摩擦锁和保持选项,增强连接稳固性。
    - 高性能绝缘体:使用LCP材料,UL94V-0级阻燃,黑色彩色选择,符合严格的防火要求。

    应用案例和使用建议


    - 工业控制设备:该端子适用于工业自动化控制系统中的信号传输,例如传感器和执行器之间的连接。
    - 通信设备:用于路由器、交换机等网络设备内部连接,提高数据传输的可靠性和稳定性。
    - 医疗仪器:在复杂的医疗设备中,如监护仪、超声设备等,确保安全可靠的电源和信号连接。
    使用建议:在选择引脚长度时,要根据具体的应用场景进行匹配;对于高频应用,可以选择金镀层以提高抗腐蚀性;同时,应定期检查和维护连接点,确保长期使用的稳定性。

    兼容性和支持


    该产品与QSH-D-GP模块兼容,但不兼容QSH-D-RA-GP选项。SAMTEC公司提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:在使用过程中,引脚出现弯曲或折断现象。
    - 解决方案:检查引脚插入是否正确,避免过度弯曲。若发现问题严重,联系供应商更换。
    2. 问题:连接松动或不稳定。
    - 解决方案:确认锁紧选项(如锁定夹、摩擦锁等)是否正确安装。如未安装,请重新安装以增加连接的稳固性。

    总结和推荐


    综上所述,SAMTEC公司的QTH系列高压接线端子组装件以其多样化的配置、高可靠性和优良的电气性能,在多个行业领域中表现出色。该产品的应用范围广泛,且具备多种实用的功能和优化选项。因此,我强烈推荐此产品,尤其适合需要高可靠性连接的应用场合。

QTH-060-01-C-D-A参数

参数
板上高度 4.06mm
针脚数 120pin
接合堆叠高度 5mm
触头镀层厚度 1.27μm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-01-C-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-01-C-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-01-C-D-A QTH-060-01-C-D-A数据手册

QTH-060-01-C-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 13.7588 ¥ 116.9498
库存: 8
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 935.59
