首页  >  产品百科  >  ERF8-025-07.0-L-DV-TR

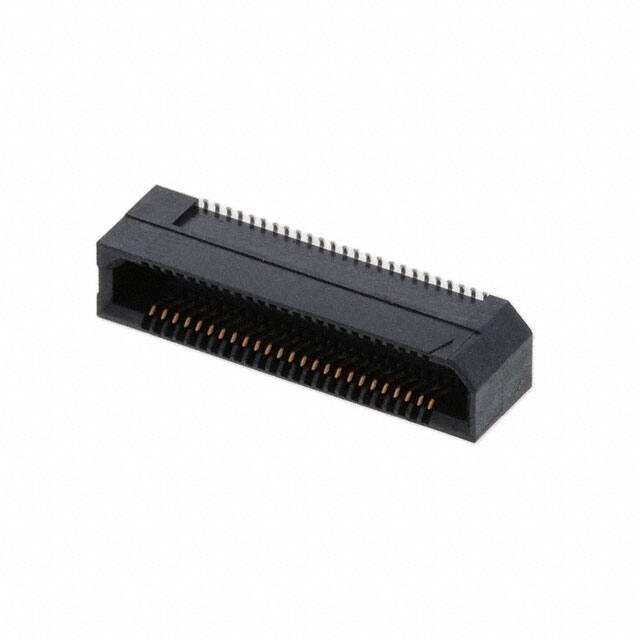

ERF8-025-07.0-L-DV-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距50p双排排母 板对板, ERF8系列, 直角, 表面
供应商型号: SAM13571CT-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERF8-025-07.0-L-DV-TR

ERF8-025-07.0-L-DV-TR概述

    ERF8 系列双垂直排插座技术手册

    产品简介


    ERF8系列是一款专为高密度连接设计的双垂直排插座,适用于各种高速信号传输及电源连接的应用场景。产品采用8毫米边缘速率插件装配,设计精密,可应用于通信设备、服务器、网络基础设施等领域。该系列产品通过独特的结构设计,保证了优异的电气性能和机械强度,确保在高负载下的稳定运行。

    技术参数


    | 参数 | 值(典型) | 单位 |
    |
    | 针脚数量 | 59 | 个 |
    | 插针间距 | 0.25 | 毫米 |
    | 推出力 | 2.22 | 牛顿 |
    | 针脚直径 | 0.8 | 毫米 |
    | 绝缘材料 | VECTRA E-130I | - |
    | 颜色 | 黑色 | - |
    | 接触材料 | 黄铜 | - |
    | 防护罩材料 | 磷青铜 | - |

    产品特点和优势


    1. 双垂直排设计:实现紧凑的布线设计,减少空间占用。
    2. 高密度接插:支持高达59个接插位置,适用于高密度连接需求。
    3. 卓越的机械稳定性:接触点采用黄铜材料,具有良好的耐久性和抗磨损性。
    4. 多样化选项:提供多种防滑、屏蔽等附加功能,增强电气性能。

    应用案例和使用建议


    ERF8系列广泛应用于通信设备和服务器等领域,特别适合于需要高密度连接和高速信号传输的场合。为了确保最佳的性能,建议在安装时注意以下几点:
    - 确保接触面清洁无尘。
    - 使用适当的工具进行压接操作,以避免损坏插针。
    - 定期检查连接状态,确保长期稳定运行。

    兼容性和支持


    该产品支持多种包装方式,如带卷和托盘,满足不同客户的装运需求。Samtec公司提供全面的技术支持和售后服务,包括产品选型指导、安装调试和技术咨询。

    常见问题与解决方案


    1. 问题:插针插入困难
    - 解决方案:检查接触面是否干净,必要时重新清洁并润滑。
    2. 问题:推出力过小
    - 解决方案:确认接线方式正确,检查是否有接触不良的情况。
    3. 问题:电气性能不稳定
    - 解决方案:确认所有连接都牢固无误,重新检测绝缘性能。

    总结和推荐


    ERF8系列双垂直排插座以其高密度、稳定的电气性能和多样的配置选项,在行业内表现出色。它适用于高密度连接需求的领域,特别是在通讯设备和服务器方面表现尤为突出。建议在选择此款产品时,根据具体应用场景仔细考虑其各项技术参数,以获得最佳的使用效果。

ERF8-025-07.0-L-DV-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 7.24mm
针脚数 50pin
接合堆叠高度 9mm,12mm,15mm,16mm,22mm
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Socket
长*宽*高 26mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERF8-025-07.0-L-DV-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERF8-025-07.0-L-DV-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERF8-025-07.0-L-DV-TR ERF8-025-07.0-L-DV-TR数据手册

ERF8-025-07.0-L-DV-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4704 ¥ 45.7804
25+ $ 4.8909 ¥ 40.9308
50+ $ 4.4907 ¥ 37.5817
100+ $ 4.3803 ¥ 36.6574
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.78
直接购买
加入购物车
