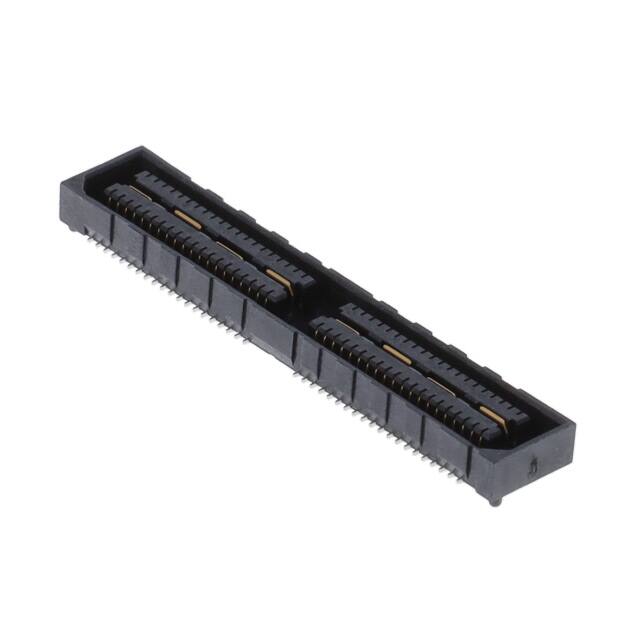

QSE-040-01-F-D-A-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 800μm 2 80pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 76nm 金 SMD,P=0.8mm 贴片安装 41.27mm(长度)*7.49mm(高度)
供应商型号: Q-QSE-040-01-F-D-A-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSE-040-01-F-D-A-TR

QSE-040-01-F-D-A-TR概述


    产品简介


    产品类型:QSE-XXX-01-XXX-D-XXX-XX 是一款高密度双排HS插座装配组件,适用于多种电子产品和系统。
    主要功能:这款插座装配组件设计用于实现高速信号传输和电源连接。每个插座组件都包含多个位置(可选配置为每行20个、40个、60个或80个/100个),并提供多种镀层选项,以满足不同的电气和机械需求。
    应用领域:广泛应用于通信设备、计算机硬件、工业控制设备、航空航天及军事领域,确保在复杂和高性能应用中可靠地连接和传输信号。

    技术参数


    | 参数 | 描述 |

    | 位置数 | 20, 40, 60, 80 (每行最多可达100) |
    | 镀层选项 | -F (3µ" 选择性金)、-L (10µ" 选择性金)、-H (30µ"金)、-C (50µ"电抛光选择性金) |
    | 引脚样式 | 标准、摩擦锁 (-FL)、导轨引导柱 (-GP) |
    | 保留力 | 信号接触点最低保留力:8oz (盎司) |
    | 封装规格 | 盘状、托盘、带式包装 |
    | 兼容选项 | 导轨引导柱、摩擦锁、对齐销、锁片和防脱装置 |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    独特功能:QSE-XXX-01-XXX-D-XXX-XX 设计精良,具备多种镀层选项和接触点保护机制。特别是,采用30µ"金和50µ"电抛光选择性金,提供卓越的电气性能和耐用性。
    市场竞争力:由于采用了高标准的材料和严格的制造工艺,该组件能显著提高系统的可靠性和耐用性,使其在严苛环境下仍能保持最佳性能。同时,提供多种安装选项和镀层,使得它能够灵活应对各种应用场景的需求。

    应用案例和使用建议


    应用案例:适用于通信基站、服务器、工业自动化设备等,这些场景要求极高密度和可靠性的连接器。
    使用建议:
    - 环境适应性:需确保安装环境符合-40°C 至 +85°C的工作温度范围。
    - 安装指导:根据实际应用需求,优先选择摩擦锁 (-FL) 或导轨引导柱 (-GP) 的组合,以提升安装稳固性和使用寿命。
    - 性能优化:对于需要极高接触稳定性的场合,建议使用锁片 (-LC) 或对齐销 (-A) 进一步增强机械稳定性。

    兼容性和支持


    - 兼容性:可与多种标准尺寸的连接器及电路板相匹配,具体兼容性请参考技术手册。
    - 支持:制造商提供了详尽的技术文档、安装指南和支持服务,涵盖产品选型、安装过程中的技术支持和故障排除。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座插入困难 | 确认引脚对齐,清洁插座和插针。 |
    | 连接可靠性降低 | 检查锁片和对齐销是否正确安装。 |
    | 高温环境下性能下降 | 确保使用合适的工作温度范围内的镀层选项。 |

    总结和推荐


    综上所述,QSE-XXX-01-XXX-D-XXX-XX 高密度双排HS插座装配组件凭借其卓越的设计、广泛的镀层选择和强大的兼容性,在众多应用场景中表现出色。无论是通信设备、计算机系统还是工业自动化,其稳定可靠的性能都值得信赖。因此,强烈推荐此产品给寻求高品质连接解决方案的工程师和制造商。

QSE-040-01-F-D-A-TR参数

参数
间距 800μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 80pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Center Strip Contacts,Receptacle
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-040-01-F-D-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-040-01-F-D-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSE-040-01-F-D-A-TR QSE-040-01-F-D-A-TR数据手册

QSE-040-01-F-D-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 10.8572 ¥ 90.1151
500+ $ 9.6107 ¥ 79.7685
1000+ $ 6.6149 ¥ 54.9035
3800+ $ 4.1016 ¥ 34.0435
9975+ $ 3.6332 ¥ 30.1552
21850+ $ 3.3497 ¥ 27.8022
库存: 100
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 0
