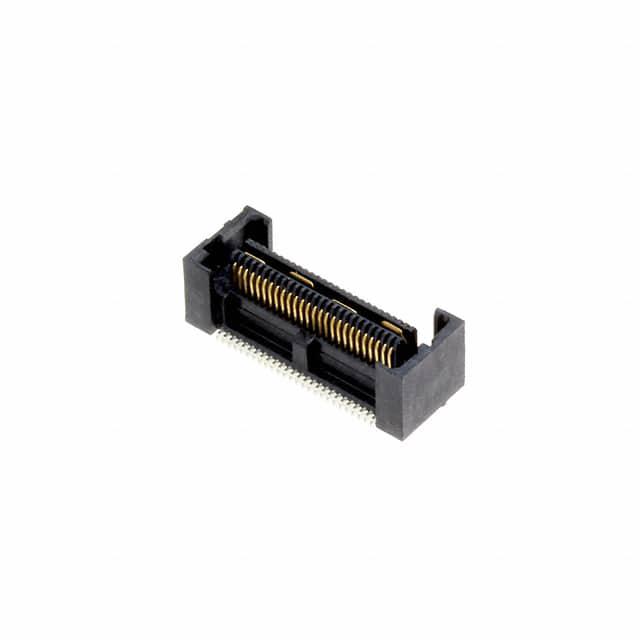

QFS-026-04.25-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距52p双排排母 板对板, QFS系列, 直角, 表面
供应商型号: SR-QFS-026-04.25-L-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-026-04.25-L-D-A

QFS-026-04.25-L-D-A概述


    产品简介


    本技术手册介绍的是Samtec公司生产的QFS系列双排插座连接器(QFS-XXX-XX.XX-XX-D-XX-XXX-X-XX)。该系列产品主要用于高速数据传输和电源供应的应用场景,适用于电信、数据通信、计算机外设、医疗设备和工业自动化等多个领域。QFS系列连接器设计坚固耐用,能够提供可靠的电气连接,并具备多种配置选项以满足不同需求。

    技术参数


    - 基本尺寸:各型号的具体位置数量可选-026、-052、-078、-104、-130。
    - 引脚镀层:根据不同的需求可以选择金电镀(30µ")、选择性金电镀(30µ"),以及锡电镀(10µ")等。
    - 封装方式:默认为托盘包装,也可以选择带卷带和托盘(Tape & Reel)以及全卷带(Full Reel)包装。
    - 接触力:信号端为0.5磅,接地端为1磅,电源端为0.5磅,射频端为0.5磅。
    - 接触材料:绝缘体材料为液晶聚合物(LCP),颜色为黑色;接触端材料为磷青铜。
    - 公差范围:所有尺寸的公差在±0.002英寸(0.05毫米)以内。
    - 最大毛刺:0.0015英寸(0.038毫米)。

    产品特点和优势


    1. 高可靠性:采用磷青铜作为接触材料,具有良好的导电性和耐腐蚀性。
    2. 多样化的配置:可以针对不同的应用场景选择不同的镀层、接触数量、封装方式等。
    3. 优异的电气性能:具备高接触力和低电阻特性,确保稳定的数据传输和电源供应。
    4. 易于装配和使用:支持多种选项如引导孔、定位销、贴片组装板等,方便客户灵活装配。

    应用案例和使用建议


    - 电信领域:用于数据中心内部连接和光纤通信系统中的信号传输。
    - 数据通信:广泛应用于服务器、交换机等设备的内部连接。
    - 医疗设备:可用于各种医疗设备之间的数据接口。
    - 工业自动化:适用于工业机器人和其他自动化设备之间的连接。
    使用建议:
    1. 确保引脚与电路板的良好对齐和固定,以避免松动和信号干扰。
    2. 在高温和高湿度环境下使用时,注意环境条件的影响,尽量保持干燥和通风。
    3. 定期检查连接器的状态,确保接触良好。

    兼容性和支持


    QFS系列连接器支持多种引脚配置和镀层选项,可以根据具体需求进行定制。厂商提供了详细的技术文档和在线支持服务,帮助客户解决使用过程中遇到的问题。同时,产品具备良好的兼容性,可以与多种电路板和设备配套使用。

    常见问题与解决方案


    1. 问题:接触不良导致信号丢失。
    解决办法:检查引脚是否有毛刺,确保对准并重新压接。

    2. 问题:接触电阻过高。
    解决办法:清洁接触面,重新涂覆金电镀或更换连接器。
    3. 问题:安装时出现定位问题。
    解决办法:确认使用正确的定位销或引导孔进行安装。

    总结和推荐


    QFS系列双排插座连接器是一款高性能的产品,广泛应用于多个领域,尤其适合需要高可靠性和多样化配置的场合。其出色的电气性能和便捷的操作使其在市场上具有很强的竞争优势。经过详细的研究和技术支持,我们推荐用户选择QFS系列连接器以满足其特定的需求。

QFS-026-04.25-L-D-A参数

参数
间距 640μm
排数 2
触头镀层
板上高度 7.06mm
针脚数 52pin
接合堆叠高度 10mm,11mm,14mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
长*宽*高 22.36mm(长度)*8.13mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-026-04.25-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-026-04.25-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-026-04.25-L-D-A QFS-026-04.25-L-D-A数据手册

QFS-026-04.25-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
52+ $ 12.0625 ¥ 102.8931
104+ $ 9.6 ¥ 81.888
468+ $ 8.775 ¥ 74.8508
988+ $ 7.125 ¥ 60.7763
2288+ $ 5.4875 ¥ 46.8084
6136+ $ 5.075 ¥ 43.2898
13312+ $ 4.7 ¥ 40.091
库存: 198
起订量: 52 增量: 1
交货地:
最小起订量为:52
合计: ¥ 5350.44
直接购买
加入购物车
