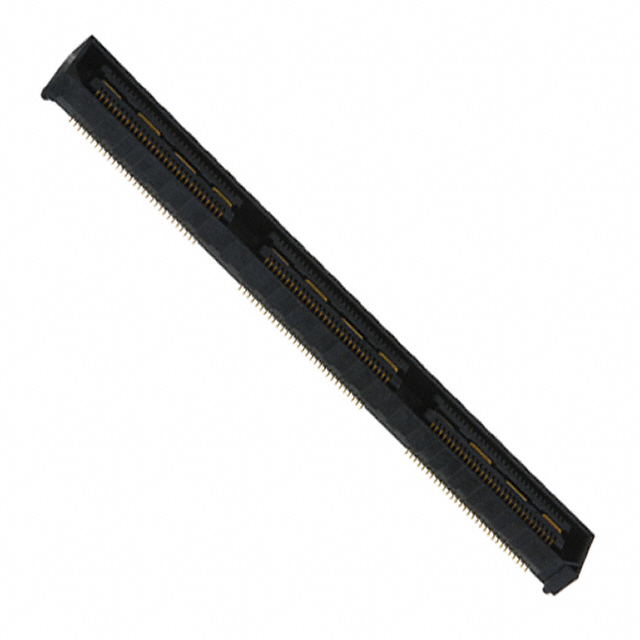

QSH-090-01-S-D-A

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 500μm 2 180pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 760nm 金 SMD,P=0.5mm 贴片安装 61.27mm(长度)*7.24mm(高度)
供应商型号: SR-QSH-090-01-S-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-090-01-S-D-A

QSH-090-01-S-D-A概述

    QSH系列高速接地平面插座产品技术手册

    产品简介


    QSH系列高速接地平面插座是一种高性能的连接器,专为高密度、高速度的数据传输应用而设计。QSH系列采用金属平面设计,适用于电源或接地的应用场景。此系列具有多种配置选项,如不同的引脚数、接触材料和表面处理方式,以满足不同客户的需求。QSH系列广泛应用于电信、计算机、工业自动化和航空航天等领域。

    技术参数


    - 引脚排列:
    - –030:每行30个引脚(单端)
    - –060:每行60个引脚(单端)
    - –090:每行90个引脚(单端)
    - 电镀选项:
    - –D:单端
    - –D–DP:差分对
    - 接触材料:
    - 磷青铜
    - 电镀层:
    - 金或锡覆50微英寸(1.27微米)镍
    - 电流承载能力:
    - 接触针:每个引脚2安培(双引脚)
    - 接地平面:每个接地平面25安培(单接地平面)
    - 操作温度范围:
    - -55°C至+125°C
    - 电压等级:
    - 175 VAC(5毫米堆叠高度)
    - 最大循环次数:
    - 100次
    - 无铅焊接:
    - 支持
    - SMT引脚共面性:
    - 最大0.10毫米(0.004英寸)
    - 认证:
    - RoHS合规

    产品特点和优势


    QSH系列插座的特点在于其金属平面设计,提供了卓越的电流承载能力和接地性能。该系列还支持差分对配置,提升了高速信号传输的可靠性。此外,QSH系列的插拔寿命长达100次,远超同类产品,保证了长期稳定的使用。

    应用案例和使用建议


    QSH系列适合于需要高密度、高可靠性的应用场合。例如,在计算机主板中,QSH系列可以用于连接电源平面,提供稳定可靠的电力传输。对于高速数据通信系统,QSH系列则可以作为差分对配置,确保数据的高速传输。使用时应注意保持适当的堆叠高度,以避免因过度压缩而导致的连接失效。

    兼容性和支持


    QSH系列可与多种标准连接器兼容,如UMPT/UMPS系列。客户可以通过联系制造商获取技术支持,包括定制需求和售后维护服务。此外,制造商还提供详细的PCB布局建议,帮助客户实现最佳性能。

    常见问题与解决方案


    - 问题1: 插座无法完全插入
    - 解决方法: 检查堆叠高度是否符合规范,确保所有连接器位置正确。
    - 问题2: 插拔次数超过最大值导致性能下降
    - 解决方法: 更换新的连接器以恢复最佳性能。
    - 问题3: 温度过高导致连接不稳定
    - 解决方法: 确保良好的散热条件,避免过热。

    总结和推荐


    综上所述,QSH系列高速接地平面插座是一款高品质的连接器,具备出色的电流承载能力和高可靠性。该产品适用于多种应用领域,特别是对高速数据传输和电源管理有严格要求的场景。我们强烈推荐使用QSH系列连接器,以获得最佳的性能和可靠性。

QSH-090-01-S-D-A参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 180pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Receptacle
间距 500μm
长*宽*高 61.27mm(长度)*7.24mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
