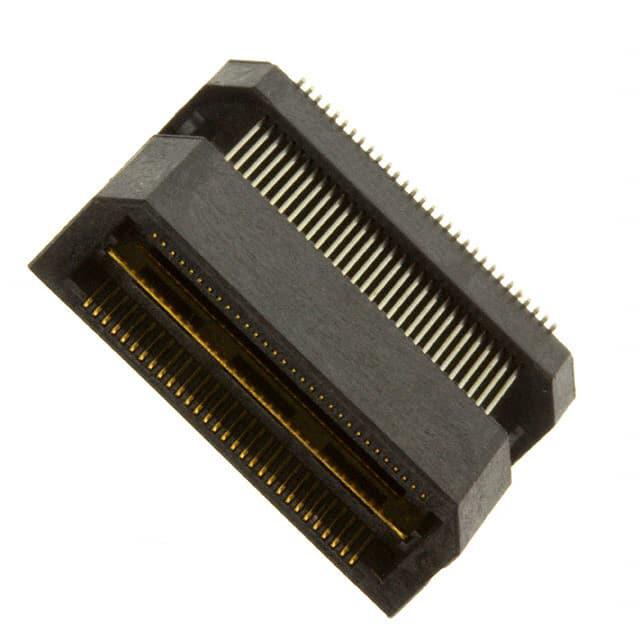

QTH-030-04-C-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 60pin 16mm 15.24mm 1.27μm 金 SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: Q-QTH-030-04-C-D-A
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-04-C-D-A

QTH-030-04-C-D-A概述


    产品简介


    QTH 系列高速接地平面头
    QTH 系列是一种高性能的高速接地平面连接器,主要用于高密度连接应用中。它采用精密设计的结构,确保信号传输的稳定性和可靠性。该系列适用于广泛的应用领域,如通信设备、数据中心、医疗仪器、工业自动化系统以及航空航天等领域。

    技术参数


    - 标准堆叠高度:从5mm到25mm不等。
    - 引脚配置:
    - 每排60个引脚(用-D表示)
    - 每排20对引脚(用-DP表示)
    - 镀层选项:
    - –F:信号引脚和接地平面镀金闪光,尾部镀锡
    - –L:信号引脚和接地平面镀10微英寸(0.25微米)金,尾部镀锡
    - –C:电抛光选择性镀层,信号引脚接触区最小50微英寸(1.27微米)金,150微英寸(3.81微米)镍,接地平面接触区最小10微英寸(0.25微米)金,50微英寸(1.27微米)镍,所有焊尾镀锡
    - 接插方式:单端(-D)、差分对(-D- DP)
    - 绝缘材料:液晶聚合物
    - 终端材料:磷青铜
    - 电流承载能力:
    - 接触针:每针2A(两针供电)
    - 接地平面:每个接地平面25A(一个接地平面供电)
    - 操作温度范围:-55°C 至 +125°C
    - 电压等级:175VAC(5mm堆叠高度)
    - 最大循环次数:100次
    - RoHS符合性:是

    产品特点和优势


    - 高密度连接:QTH 系列通过密集排列的引脚实现高密度连接,适合空间有限的应用场景。
    - 优秀的电气特性:提供单端和差分对两种接插方式,保证高速数据传输的可靠性和稳定性。
    - 长寿命设计:通过严格的制造测试(10年),并具有超过100次的循环寿命,延长了产品的使用寿命。
    - 兼容多种应用:适用于广泛的高密度连接需求,特别是在需要高速信号传输的应用场景。

    应用案例和使用建议


    应用案例
    QTH 系列连接器被广泛应用于电信基础设施中的高速数据传输系统。例如,在数据中心中,用于服务器间的数据交换;在医疗成像设备中,用于高速图像传输。
    使用建议
    - 在安装过程中,务必按照制造商提供的推荐PCB布局进行布线,以确保信号完整性。
    - 考虑到高密度连接的需求,建议使用专用的焊接工具和夹具来确保安装精度。
    - 对于需要更高电流承载能力的应用,可以选择镀金选项(-C)以提高性能。

    兼容性和支持


    - QTH 系列可以与 UMPT/UMPS 配合使用,提供灵活的两件式电源/信号解决方案。
    - 对于需要更多连接器的板卡应用,建议联系 IPG@samtec.com 获取更多信息。
    - 制造商提供了丰富的技术支持文档,可在 [Samtec 官网](https://www.samtec.com) 上获取完整的规格和认证信息。

    常见问题与解决方案


    - 问题1:如何处理焊尾变形?
    - 解决方案:检查焊锡厚度,避免过度加热。必要时重新安装。

    - 问题2:引脚镀层脱落?
    - 解决方案:检查是否使用正确的镀层选项(如 -C 或 -L)。如有必要,重新镀层。

    - 问题3:连接器不能正确插入?
    - 解决方案:确保使用正确的堆叠高度,并确认引脚位置正确。

    总结和推荐


    总结:QTH 系列连接器以其高密度、高性能和可靠的电气特性在众多应用领域中脱颖而出。其耐用性和高循环寿命使其成为长期稳定工作的理想选择。尤其适合需要高速信号传输且空间受限的应用场景。
    推荐:强烈推荐使用 QTH 系列连接器,特别是对于需要高密度、高速度信号传输的应用。它的出色性能和稳定性将为你的项目带来显著的优势。

QTH-030-04-C-D-A参数

参数
排数 2
触头镀层
板上高度 15.24mm
针脚数 60pin
接合堆叠高度 16mm
触头镀层厚度 1.27μm
类型 Header,Outer Shroud Contacts
间距 500μm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-030-04-C-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
