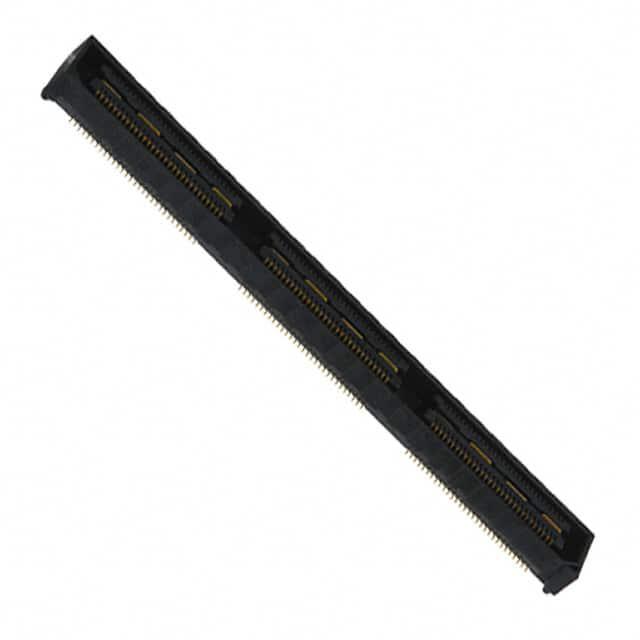

QSH-090-01-L-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排母 板对板, QSH系列, 直角, 表面
供应商型号: 1667879
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-090-01-L-D-A

QSH-090-01-L-D-A概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文档介绍了由Samtec公司生产的高性能电子元器件,型号为QSH-30-01-D-XX。该产品是一种双排高密度插座组件,广泛应用于计算机、通讯设备和工业自动化系统等领域。QSH-30-01-D-XX主要用于电路板之间的信号传输,具有出色的电气特性和机械稳定性,适用于高速数据传输应用。

    2. 技术参数


    - 产品型号:QSH-30-01-D-XX
    - 类型:双排高密度插座
    - 电镀选项:
    - -S:30μ"选择性金在接触区,尾部为光亮锡镀层
    - -F:3μ"闪镀选择性金在接触区,尾部为光亮锡镀层
    - -L:10μ"轻选金在接触区,尾部为光亮锡镀层
    - -H:30μ"重金在接触区,尾部为3μ"金镀层
    - -C:50μ"电解抛光选择性金在接触区,尾部为光亮锡镀层
    - 引脚间距:0.128英寸(3.25毫米)
    - 引脚规格:最大变化范围为±0.002英寸(0.05毫米)
    - 接触力:最小接触力为8盎司
    - 锁紧选项:可选锁紧夹(-LC)、导向柱(-GP)、摩擦锁(-FL)和锁定插销(-RT1、-L)
    - 包装方式:托盘或带卷

    3. 产品特点和优势


    - 高密度设计:通过高密度布局提供更多的信号传输通道。
    - 优异的电气特性:具备低接触电阻和出色的信号完整性。
    - 多种引脚规格:支持不同的引脚间距,适应不同应用需求。
    - 多样化的锁紧选项:提供了锁紧夹、导向柱等多种锁紧方式,增强了连接的可靠性。
    - 材料优良:绝缘体采用LCP UL94V-0等级,具有良好的耐热性和阻燃性;接触件及接地平面则采用磷青铜材料,保证了高强度和高导电性。

    4. 应用案例和使用建议


    - 计算机服务器:在数据中心中,用于多个服务器之间高速数据交换。
    - 通信设备:适用于光纤通信设备内部的信号传输。
    - 工业自动化:如机器人控制器、PLC系统等,用于控制信号的可靠传输。
    使用建议:
    - 在组装过程中应检查每个银行内的关键尺寸。
    - 使用适当的工具和方法进行插入和拔出操作,以防止对插座造成损坏。
    - 根据具体的应用需求选择合适的引脚规格和锁紧方式。

    5. 兼容性和支持


    - 与其他元器件兼容:可与其他标准插座兼容,确保在复杂电路板上的稳定安装。
    - 技术支持:Samtec公司提供了详尽的技术支持文档和咨询服务,用户可通过官方网站获取更多资料或联系客服部门。

    6. 常见问题与解决方案


    - 问题1:如何正确选择电镀选项?
    - 解答:根据具体应用的需求选择合适的电镀选项。例如,在需要更高的导电性时可选择重金电镀(-H)。
    - 问题2:在自动装配过程中发现插入力过大怎么办?
    - 解答:建议使用手动装配方式来解决这一问题,特别是在选择了锁紧夹(-LC)的情况下。

    7. 总结和推荐


    QSH-30-01-D-XX是一款高性能的电子元器件,凭借其高密度设计、优良的电气特性和多种锁紧选项,在各类应用中表现出色。尤其适合于需要高速数据传输和高可靠性的场合。综上所述,我们强烈推荐此产品用于高端应用项目中。

QSH-090-01-L-D-A参数

参数
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 180pin
长*宽*高 61.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
