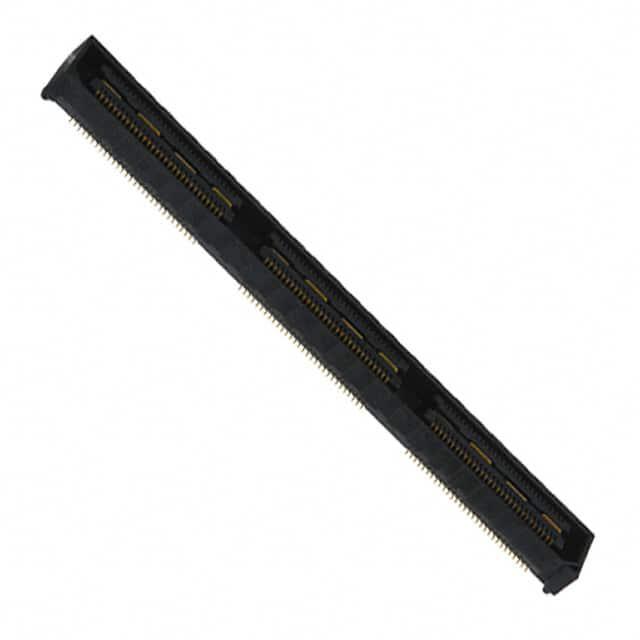

QSH-090-01-F-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排母 接地板插座板, QSH系列, 直角, 表面
供应商型号: 3671224
供应商: 海外现货
标准整包数: 1

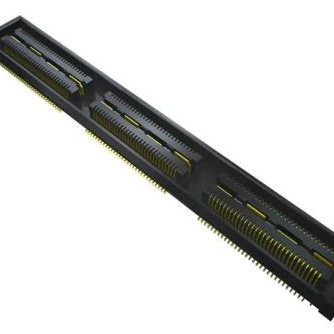

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-090-01-F-D-A-K-TR

QSH-090-01-F-D-A-K-TR概述


    产品简介


    本产品是一款高性能的双排高密度插座(High Density Socket),型号为QSH-XXX-01-X-D-XXX-X-XX。它被广泛应用于各种电子设备中,例如计算机、服务器、通信设备以及工业控制系统。QSH-XXX-01-X-D-XXX-X-XX的主要功能是提供可靠稳定的连接,确保信号传输的质量。该产品具有多种配置选项,可以根据不同应用需求进行选择和定制。

    技术参数


    - 插位数量:-030, -060, -090, -120, -150(每行)
    - 行规格:双排(使用QSH-30-01-D-XX)
    - 包装方式:托盘(默认),带卷(-TR,-FR)
    - 材料:绝缘体为LCP UL94V-0,黑色;接触体及接地平面为磷青铜
    - 插脚长度:0.128英寸(3.25毫米)
    - 镀层规格:
    - -S:接触区30微英寸选择性金,尾部哑光锡
    - -F:接触区3微英寸选择性金,尾部哑光锡
    - -L:接触区10微英寸轻金,尾部哑光锡
    - -H:接触区30微英寸重金,尾部3微英寸金
    - -C:接触区50微英寸电抛光选择性金,尾部哑光锡
    - 最大偏差:.002英寸(0.05毫米)

    产品特点和优势


    QSH-XXX-01-X-D-XXX-X-XX的主要特点是其高可靠性、低阻抗和出色的抗干扰能力。具体来说:
    - 高密度插位设计:允许在有限空间内实现更多插位,提高集成度。
    - 多配置选项:如对齐销、锁扣、摩擦锁定和Retention(必须与对齐销选项配合使用)等,增加了灵活性。
    - 优异的电气性能:通过精选材料和镀层工艺,确保了低电阻和低阻抗特性。
    - 良好的环境适应性:能够在广泛的温度范围内保持稳定性能。

    应用案例和使用建议


    该产品可以用于多个领域,如服务器主板、网络交换机、数据中心机柜等。根据手册中的说明,以下是一些使用建议:
    - 服务器主板:为了实现更高的板密度和更好的热管理,可以选择带有Guide Posts(-GP)和锁扣(-LC)选项的产品。
    - 数据中心机柜:由于需要频繁更换模块,建议选择带有Friction Locks(-FL)和Retention(-RT1)的产品以保证长期稳定性。
    - 工业控制设备:在这种环境中,高抗干扰能力和可靠性尤为重要,因此推荐使用重金(-H)镀层的版本。

    兼容性和支持


    QSH-XXX-01-X-D-XXX-X-XX与多种电子设备和其他组件兼容,尤其适用于与特定接口标准一致的设计。制造商Samtec提供了详尽的技术支持文档和客户服务中心,以便于用户解决使用过程中遇到的各种问题。此外,Samtec还提供多种包装和运输选项,确保产品能够安全到达用户手中。

    常见问题与解决方案


    根据手册中的内容,常见的问题及其解决方案包括:
    - 插入力过大:对于带有Locking Clips(-LC)选项的产品,建议采用手动安装,因为自动放置可能会导致问题。
    - 接触不良:确保选择合适的镀层规格,尤其是针对高可靠性要求的应用场合。
    - 产品损坏:检查包装标识,确认是否正确选择了适合的型号和选项。

    总结和推荐


    总体来看,QSH-XXX-01-X-D-XXX-X-XX是一款性能卓越、高度可靠的双排高密度插座。无论是从技术规格还是实际应用角度,它都表现出色。特别推荐给那些追求高性能和高可靠性的应用场景,比如服务器主板、网络交换机和工业控制系统。如果您正在寻找一款能够在严苛环境下长期稳定工作的高密度插座,那么QSH-XXX-01-X-D-XXX-X-XX将是一个理想的选择。

QSH-090-01-F-D-A-K-TR参数

参数
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 76nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 180pin
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-090-01-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-090-01-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-090-01-F-D-A-K-TR QSH-090-01-F-D-A-K-TR数据手册

QSH-090-01-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
