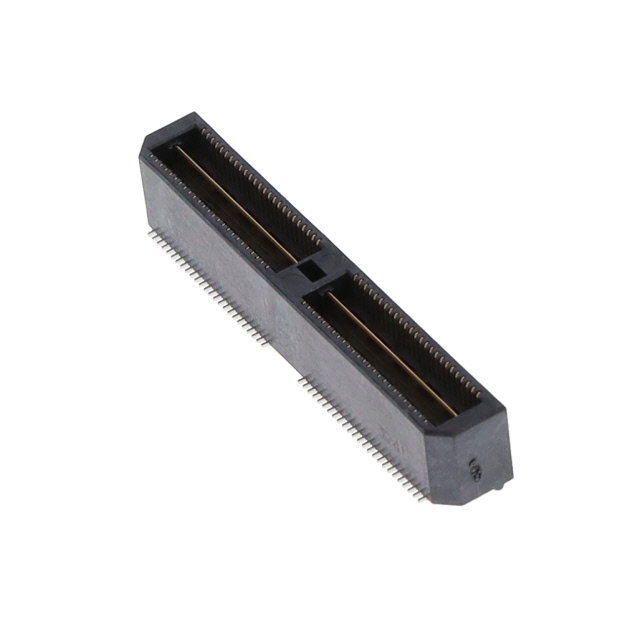

QTS-050-02-F-D-A-K-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 100pin 8mm 7.26mm 76nm 金 SMD,P=0.64mm 贴片安装 40mm(长度)*7.11mm(高度)
供应商型号: AV-A-SATQTS05002FDAKTR
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTS-050-02-F-D-A-K-TR

QTS-050-02-F-D-A-K-TR概述

    # 电子元器件技术手册:QTS-25-XX-D-XX 系列连接器

    产品简介


    基本介绍
    QTS-25-XX-D-XX 是一款高性能的双排高密度终端组装件(Double Row High Density Terminal Assembly),由 Samtec 公司设计和制造。这款连接器广泛应用于通信设备、工业自动化、计算机系统等领域,具有高效的数据传输能力和卓越的机械性能。
    主要功能
    QTS-25-XX-D-XX 连接器具有以下主要功能:
    - 高密度引脚排列,提供更多的引脚数量以满足复杂的信号需求。
    - 可选的锁定机构,确保连接的稳定性。
    - 支持多种镀层选项,以适应不同的应用环境。
    - 多种包装方式可供选择,便于大规模生产和集成。
    应用领域
    该连接器主要用于:
    - 电信设备中的高速数据传输。
    - 工业自动化设备中的控制信号接口。
    - 计算机系统中的板对板连接。
    - 医疗设备中的精密信号传输。

    技术参数


    尺寸规格
    | 规格 | 值 |

    | 引脚间距 | 0.050英寸 |
    | 宽度 | 7.064毫米 |
    | 长度 | 16.24毫米 |
    | 高度 | 3.94毫米 |
    插拔力
    | 插入力 | 6盎司 |

    | 拔出力 | 1磅 |
    接触电阻
    最大接触电阻为5毫欧。
    额定电流
    每个引脚的额定电流为1安培。
    工作温度范围
    -40°C至+85°C。
    材料
    - 绝缘材料:LCP,UL94V-0等级,黑色。
    - 接触材料:磷青铜。

    产品特点和优势


    QTS-25-XX-D-XX 连接器具备以下特点和优势:
    1. 高密度设计:紧凑的布局设计使其能够在有限的空间内实现更多的引脚连接。
    2. 可靠的锁定机制:通过可选的锁定机构,确保连接器在长时间使用后仍能保持稳定的连接。
    3. 多样的镀层选择:根据不同的应用场景,可以选择3微米闪光金、10微米轻质金等多种镀层。
    4. 优异的电气性能:低接触电阻和高电流承载能力确保了数据传输的稳定性和可靠性。
    5. 符合行业标准:严格的质量控制流程和测试确保产品符合国际标准。

    应用案例和使用建议


    应用案例
    QTS-25-XX-D-XX 连接器已被成功应用于多个领域,例如:
    - 电信设备:用于高速光纤通讯接口。
    - 工业自动化:作为控制系统中的信号传输部件。
    - 计算机系统:用于服务器和存储系统的背板连接。
    使用建议
    为了确保连接器的最佳性能和寿命,建议采取以下措施:
    1. 环境适应性:在极端温度条件下使用时,应注意热管理。
    2. 防尘措施:避免灰尘进入连接器内部,以免影响电气性能。
    3. 定期检查:对于长期使用的连接器,定期进行物理和电气检查,确保其功能正常。

    兼容性和支持


    兼容性
    QTS-25-XX-D-XX 连接器与多种其他电子元件兼容,可以轻松集成到现有系统中。此外,其标准化的设计使其能够与市场上主流的连接器相匹配。
    厂商支持
    Samtec 公司为 QTS-25-XX-D-XX 提供全面的技术支持,包括:
    - 详尽的产品文档和手册。
    - 技术咨询服务。
    - 快速响应的售后支持。

    常见问题与解决方案


    常见问题
    1. 插入力过大:由于高密度设计,插头在初次插入时可能需要较大的力量。
    2. 锁扣无法卡紧:安装过程中,如果锁扣未正确就位,会导致连接不稳定。
    3. 接触不良:长时间使用可能导致接触面磨损,从而引起接触电阻增加。
    解决方案
    1. 减少插入力:通过正确的插入技术和适当的工具来减少插入时所需的力。
    2. 重新定位锁扣:确保锁扣完全就位,并检查是否有损坏。
    3. 更换连接器:如果接触不良严重,建议更换新的连接器。

    总结和推荐


    QTS-25-XX-D-XX 连接器以其卓越的性能和多功能性在行业中获得了广泛的认可。它不仅具备高密度、高可靠性的特点,还提供了多种镀层和包装选项以满足不同应用需求。综合考虑其强大的电气性能、出色的机械稳定性和广泛的兼容性,强烈推荐将其用于对连接性能要求较高的应用场合。
    对于需要高性能连接解决方案的项目,QTS-25-XX-D-XX 连接器无疑是最佳选择。

QTS-050-02-F-D-A-K-TR参数

参数
接合堆叠高度 8mm
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 100pin
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTS-050-02-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-050-02-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTS-050-02-F-D-A-K-TR QTS-050-02-F-D-A-K-TR数据手册

QTS-050-02-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11+ $ 16.7931 ¥ 148.6188
33+ $ 16.6471 ¥ 147.3265
库存: 250
起订量: 11 增量: 1
交货地:
最小起订量为:11
合计: ¥ 1634.8
直接购买
加入购物车
