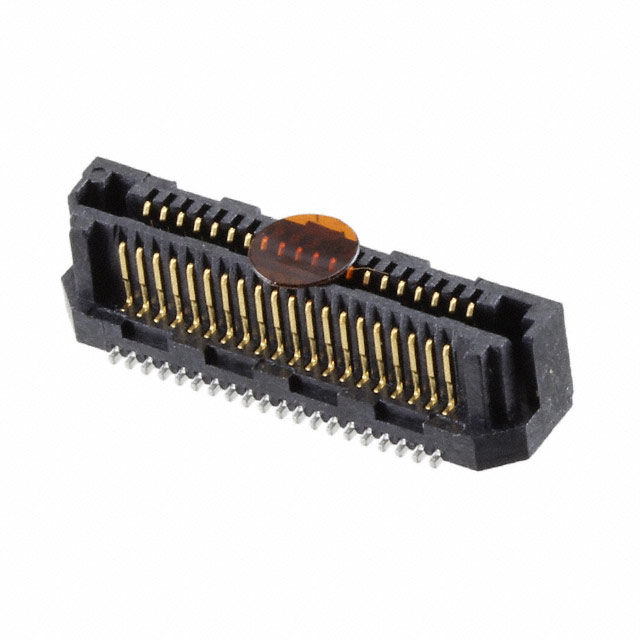

LSS-120-02-L-DV-A-K

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距40p双排排针 板对板连接器, LSS系列, 直角, 表面
供应商型号: 3864943
供应商: element14
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) LSS-120-02-L-DV-A-K

LSS-120-02-L-DV-A-K概述


    产品简介


    本手册详细介绍了由Samtec公司生产的LSS系列垂直插座连接器。这类连接器广泛应用于电子设备中,如计算机、服务器、通讯设备等。LSS系列采用高品质的磷青铜材料制成,确保了连接器在各种环境下的稳定性和可靠性。

    技术参数


    以下是LSS系列垂直插座连接器的技术参数:
    - 针长选项:
    - -01:3毫米(参见表3)
    - -02:6毫米(参见表3)
    - -03:4毫米(参见表3)
    - 镀层规格:
    - -L:接触区域为10微英寸AU,尾部为亚光锡(使用C-185-XX-LM)
    - -F:接触区域为3微英寸AU,尾部为亚光锡(使用C-185-XX-FM)
    - -H:接触区域为30微英寸AU,尾部为3微英寸AU(使用C-185-XX-H)
    - 可选配件:
    - -K:聚酰亚胺薄膜(使用K-DOT-.138-.250-.005)
    - -TR:带状与盘式封装(参见注释8)
    - -FR:全盘数量的带状与盘式封装(参见注释9)
    - -DV:双垂直方向
    - -A:对齐销(仅-01针长时需要;-02和-03针长为可选)
    - -LC:锁定夹具(仅-02和-03针长时使用,具体见图3,第2页)
    - 尺寸及公差:
    - 总体尺寸:参考图纸中的具体尺寸
    - 公差范围:具体细节见图纸注释

    产品特点和优势


    LSS系列垂直插座连接器的主要特点包括:
    - 高稳定性:采用磷青铜材料,具有良好的耐腐蚀性。
    - 多样化针长选项:提供了不同长度的选择以适应不同的安装需求。
    - 可靠的镀层选项:根据不同的应用场景选择适当的镀层规格,保证长期可靠的工作性能。
    - 多种可选配件:可以方便地增加额外的功能,如聚酰亚胺薄膜等,以满足不同设计需求。

    应用案例和使用建议


    LSS系列连接器适用于需要高可靠性的电路板设计。例如,在服务器和高性能计算设备中,这类连接器能够提供稳定的电气连接和机械支撑。在实际使用中,建议仔细选择合适的针长和镀层规格,以确保最佳性能。

    兼容性和支持


    - 兼容性:LSS系列连接器兼容标准的带状与盘式封装系统。
    - 技术支持:Samtec公司提供了详尽的技术文档和支持服务,以帮助用户更好地了解和使用这些连接器。如果需要进一步的应用支持,可以通过指定邮箱联系制造商。

    常见问题与解决方案


    - 问题:连接器安装后出现不稳定的情况。
    - 解决方案:请检查针长选项是否正确,并确保安装过程中无损坏。
    - 问题:长时间使用后连接器出现性能下降。
    - 解决方案:请确认使用的镀层规格符合应用需求,定期进行维护检查。

    总结和推荐


    LSS系列垂直插座连接器以其高度的稳定性和可靠性,适合各种严苛的应用环境。其多样化的针长和镀层选项,加上良好的兼容性和厂家支持,使得它在市场上具备较强的竞争力。强烈推荐在需要高性能连接器的项目中使用此系列产品。

LSS-120-02-L-DV-A-K参数

参数
针脚数 40pin
接合堆叠高度 9mm,10mm,12mm
触头镀层厚度 250nm
类型 Hermaphroditic,Non-Gendered,Self Mating
间距 640μm
排数 2
触头镀层
板上高度 7.3mm
长*宽*高 17.45mm(长度)*4.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
