QTH-090-03-L-D-A-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 180pin 11mm 10.27mm 250nm 金 SMD,P=0.5mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: Q-QTH-090-03-L-D-A-TR
供应商: 期货订购
标准整包数: 1

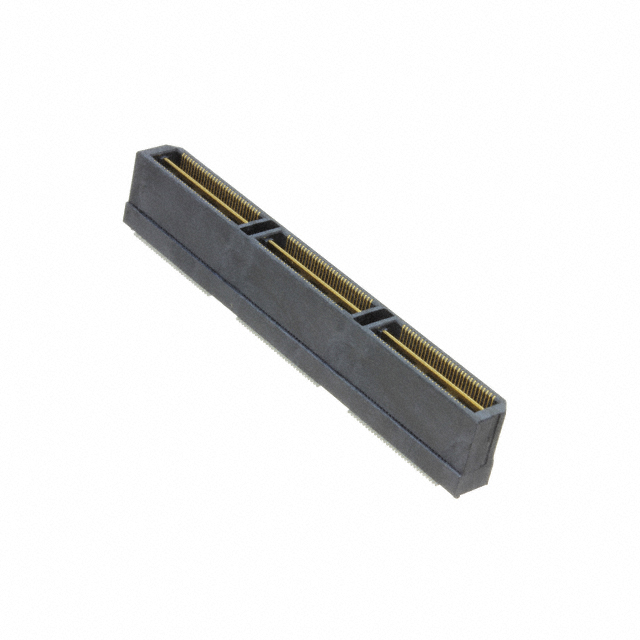

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-03-L-D-A-TR

QTH-090-03-L-D-A-TR概述

    QTH 系列高速接地平面连接器技术手册

    1. 产品简介


    QTH系列高速接地平面连接器是一款专为高密度连接和高频率信号传输设计的产品。其主要功能包括提供单端或差分信号通道,具有坚固的金属接地平面,能够有效提高信号完整性。该系列产品广泛应用于通信、计算、医疗、军事和工业自动化等领域,特别适合对高频信号处理有较高要求的应用场景。

    2. 技术参数


    | 参数 | 值 |

    | 针脚间距 | 0.50 mm (0.0197") |
    | 堆叠高度范围 | 5 mm 至 25 mm |
    | 引脚数量 | 每行最多 60 个引脚(单端),每行最多 20 对(差分) |
    | 引脚镀层选项 | 金镀层闪镀(–F)、金镀层(–L)、选择性电解抛光金镀层(–C) |
    | 插拔寿命 | 最大 100 次 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电压等级 | 175 VAC(5 mm 堆叠高度) |
    | 电流等级 | 单个引脚:2 A(两个引脚供电) |
    | 接地平面:25 A(一个接地平面供电) |
    | 认证 | RoHS 合规 |
    | 处理能力 | 铅焊兼容,SMT 引脚共面性 < 0.10 mm (0.004") |

    3. 产品特点和优势


    - 高密度连接:QTH 系列提供高达 60 个引脚每行的设计,适用于高密度布线需求。
    - 优异的信号完整性:内置金属接地平面,减少信号干扰,提高传输速率。
    - 耐用性强:经过 10 年制造测试验证的 –C 镀层提供出色的耐用性和长期稳定性。
    - 广泛的兼容性:可与多种连接器配合使用,适用于不同类型的电路板布局。

    4. 应用案例和使用建议


    QTH 系列连接器因其高密度、高可靠性的特点,广泛应用于需要高性能信号传输的场景,如数据中心、5G 通信基站和高端服务器系统。在使用过程中,建议遵循厂商推荐的 PCB 布局设计,确保最佳的信号完整性。
    使用建议:
    - 在设计时考虑到堆叠高度的影响,特别是在超过两层板的情况下。
    - 选择合适的镀层选项以适应不同的应用场景和需求。
    - 使用引脚共面性检测工具,确保焊接质量。

    5. 兼容性和支持


    QTH 系列连接器可与多种标准 PCB 设计兼容,并且提供了详细的技术文档和支持服务。客户如有特殊需求,可通过联系厂商进行定制设计。此外,厂商还提供了详细的加工条件和推荐的 PCB 布局指南,确保用户能最大限度地利用该产品的优势。

    6. 常见问题与解决方案


    Q: 什么是引脚共面性?如何检查?
    A: 引脚共面性是指所有引脚处于同一水平面上的程度。通过使用三维测量设备或显微镜可以检查引脚共面性,确保焊接时的一致性。
    Q: 如何确定选择哪种镀层选项?
    A: 选择镀层选项应根据应用的具体要求来决定。对于需要长期稳定性的应用,推荐使用 –C 镀层;对于更注重成本的应用,则可以选择其他镀层选项。
    Q: 如何实现多层板堆叠?
    A: 对于需要超过两层板的堆叠,建议与厂商联系,获取更多技术支持和指导。

    7. 总结和推荐


    QTH 系列高速接地平面连接器以其高密度、高可靠性和优异的信号传输性能,在高要求应用中表现出色。对于需要高性能连接解决方案的工程师来说,这是一款非常值得推荐的产品。无论是在研发还是生产阶段,QTH 连接器都能提供卓越的支持和服务。

QTH-090-03-L-D-A-TR参数

参数
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 180pin
接合堆叠高度 11mm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-090-03-L-D-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-03-L-D-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-03-L-D-A-TR QTH-090-03-L-D-A-TR数据手册

QTH-090-03-L-D-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 35.4469 ¥ 294.2091
250+ $ 31.6267 ¥ 262.5019
500+ $ 22.1166 ¥ 183.5678
1050+ $ 14.1546 ¥ 117.4834
2850+ $ 12.524 ¥ 103.9494
6300+ $ 11.5469 ¥ 95.8391
库存: 100
起订量: 125 增量: 1
